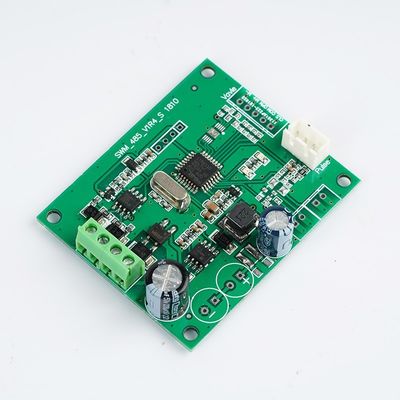

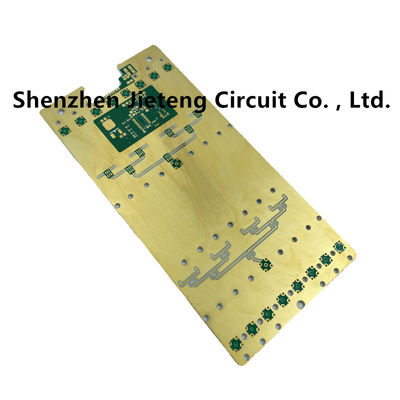

SMT 조립 서비스 보드 두께 0.4mm-4.0mm 및 부품 배치 ±0.02mm

제품 설명:

SMT 조립 서비스는 HASL, ENIG, OSP, Immersion Gold, 그리고 더 많은 것을 포함하여 선택할 수있는 광범위한 표면 완비를 제공합니다.그리고 단점예를 들어, HASL는 비용 효율적이고 널리 사용되는 표면 마감으로 잘 용접 가능성과 유효기간을 제공합니다.ENIG는 더 비싸지만 우수한 완공으로 excellent corrosion resistance를 제공합니다., 평면성, 전도성

SMT 조립 서비스는 또한 대부분의 일반적인 PCB 응용 프로그램을 다루는 0.4mm에서 4.0mm까지 광범위한 보드 두께를 지원합니다. 보드 두께는 기계적 안정성에 영향을 미칩니다.열 관리, PCB의 전기 성능, 그리고 설계 요구 사항과 제약에 따라 신중하게 선택해야합니다.

SMT 조립 서비스의 또 다른 핵심 속성은 ±0.02mm의 정확도를 달성 할 수있는 정확한 부품 배치입니다.이 수준의 정확성은 PCB의 적절한 기능과 신뢰성을 보장하는 데 필수적입니다.특히 BGA, QFN, SOP, PLCC, SOIC 등 작고 섬세한 구성 요소를 포함하는 복잡하고 고밀도의 설계에 적합합니다.SMT 조립 서비스는 첨단 픽 앤 플래시 기계를 사용합니다., 검사 도구 및 품질 관리 절차를 통해 각 구성 요소가 올바르고 안전하게 배치되도록합니다.

SMT 조립 서비스는 또한 주문의 특정 요구 사항과 양에 따라 달라질 수 있는 7-10일 경쟁력있는 수반 시간을 제공합니다.효율적인 생산 과정 덕분에 이러한 빠른 처리 시간이 가능합니다., 최적화된 작업 흐름, 그리고 SMT 조립 서비스의 숙련 된 인력. 선행 시간에는 PCB 조립의 제조, 테스트 및 검사 단계가 포함됩니다.최종 제품이 최고 수준의 품질과 성능을 충족하는지 확인합니다..

요약하면 SMT 조립 서비스는 신뢰할 수 있고 효율적이며 고품질의 서비스로 다양한 표면 완공, 보드 두께, 부품 유형,그리고 정밀한 위치 정확성, 모두 7-10 일 빠른 회전 시간. 당신은 프로토타입, 작은 대량, 또는 PCB의 큰 양을 필요로 하는 경우, SMT 조립 서비스는 당신의 요구를 충족하고 당신의 기대를 초과 할 수 있습니다.

응용 프로그램:

JIETENG은 중국에 본사를 둔 회사로, 표면 마운트 조립 시설 서비스 제공에 전문입니다. 우리의 SMT 조립 서비스는 산업의 폭을 충족하도록 설계되었습니다.전기통신자동차, 의료, 항공우주 및 소비자 전자제품우리 의 최첨단 제조 시설 은 첨단 장비 와 기술 을 갖추고 있으며, 우리 의 고객 들 이 최고 품질 의 제품 을 받을 수 있도록 합니다.

다음은 우리의 SMT 조립 서비스를 사용할 수있는 제품 응용 기회 및 시나리오 중 일부입니다.

• 전기통신:우리의 SMT 조립 서비스는 휴대 전화, 라우터 및 스위치와 같은 통신 장치의 제조를 위해 이상적입니다. 우리의 고 정밀 부품 오리엔테이션 ± 0.02mm 및 판 두께 0.4mm-4.0mm, 우리는 통신 산업에 필수적인 작고 소형 장치를 생산할 수 있습니다.
• 자동차:우리의 SMT 어셈블리 서비스는 자동차 산업에 적합합니다. 그것은 고품질, 신뢰할 수 있고 내구성이 높은 부품이 필요합니다. 우리의 표면 장착 어셈블리 시설 서비스와 함께,우리는 센서와 같은 전자 부품을 제조 할 수 있습니다., 제어 모듈, 그리고 현대 자동차에 사용되는 디스플레이.
• 의학적:의료 산업은 높은 정확성과 정밀성을 요구하고 있습니다. 그리고 우리의 SMT 조립 시설 서비스는 바로 그것을 제공할 수 있습니다. 우리는 심장 박동기, 탈주동기,그리고 작고 복잡한 부품이 필요한 모니터.
• 항공우주:항공우주산업은 혹독한 환경에 견딜 수 있는 부품이 필요하고, 우리의 SMT 조립 서비스는 바로 그것을 제공할 수 있습니다.우리는 센서와 같은 전자 부품을 제조 할 수 있습니다., 제어 모듈 및 항공기 및 기타 항공 우주 응용 프로그램에서 사용되는 디스플레이.
• 소비자 전자제품:우리의 SMT 조립 서비스는 노트북, 태블릿, 스마트 폰과 같은 소비자 전자제품 제조에 이상적입니다. 우리의 표면 장착 조립 시설 서비스와 함께,우리는 현대 전자제품에 필수적인 고품질 부품들을 생산할 수 있습니다..

우리의 SMT 조립 시설 서비스는 7-10 일 납품 시간이 있으며, 우리는 01005-5050 사이즈에서 구성 요소를 제조 할 수 있습니다.우리는 제조 과정에 자부심을 가지고 있으며 모든 제품이 최고 수준의 품질 기준에 따라 제조되도록 보장합니다..

사용자 정의:

브랜드로서 JIETENG는 SMT 조립 서비스를 포함한 전자 제조 서비스의 포괄적인 솔루션을 제공하기 위해 최선을 다하고 있습니다.우리의 표면 마운트 유지보수 서비스는 유연성과 사용자 정의를 제공 귀하의 고유 한 요구를 충족.

우리의 SMT 조립 유지보수 서비스는 중국에 위치한 우리의 최첨단 표면 장착 조립 시설 서비스에서 이루어집니다.우리는 다양한 프로젝트 크기와 복잡성을 처리 할 수 있습니다..

우리는 배치 정확도 ± 0.02mm의 01005-5050 사이즈에서 구성 요소의 조립에 전문. 우리의 팀은 BGA, QFN, SOP,PLCC우리는 500mm x 500mm까지의 보드 크기를 수용할 수 있습니다.

지원 및 서비스:

우리의 SMT 조립 서비스에는 전자 회로 보드가 가장 높은 표준에 따라 조립되도록 하는 포괄적인 기술 지원 및 서비스가 포함되어 있습니다.우리의 전문가 팀은 구성 요소 선택에 대한 지침을 제공 할 수 있습니다, 제조성을 위한 디자인, 그리고 완성된 제품의 성능과 신뢰성을 최적화하기 위한 테스트성을 위한 디자인. 우리는 또한 사용자 정의 프로그래밍, 테스트,그리고 검사 서비스로 여러분의 보드가 정확한 사양을 충족하는지 확인합니다.최첨단 장비와 엄격한 품질 관리 프로세스를 통해 전자 제품에 대한 고품질, 비용 효율적인 조립 솔루션을 제공할 수 있습니다.

포장 및 운송:

제품 패키지:

• 모든 구성 요소는 정적 전기에 의한 손상을 방지하기 위해 반 정적 포장에 취급되고 보관됩니다.
• 조립 된 보드는 먼지와 습성으로부터 보호하기 위해 개별적인 플라스틱 봉지에 배치됩니다.
• 가방에는 이사회 이름과 개정 번호가 표시되어 있어 쉽게 식별할 수 있습니다.
• 모든 포장 된 보드는 운송 도중 손상을 방지 하기 위해 적절한 완충 장치 를 갖춘 견고한 고지 상자에 배치 될 것 이다.

운송:

• 모든 주문은 페덱스 또는 UPS와 같은 평판 좋은 운송사를 통해 배송됩니다.
• 배송 비용은 고객이 선택한 무게, 목적지 및 배송 속도를 기준으로 계산됩니다.
•

FAQ:

Q: JIETENG SMT 조립 서비스는 무엇입니까?

A: JIETENG SMT 어셈블리 서비스는 인쇄 회로 보드 (PCB) 를 위한 표면 마운트 기술 (SMT) 어셈블리 서비스를 제공하는 전문 전자제품 제조 서비스 제공 업체입니다.

Q: JIETENG SMT 어셈블리 서비스는 어디에서 생산됩니까?

A: JIETENG SMT 어셈블리 서비스는 중국에서 제조됩니다.

Q: JIETENG SMT 어셈블리 서비스의 처리 시간은 무엇입니까?

A: JIETENG SMT 조립 서비스의 처리 시간은 PCB의 복잡성과 주문량에 따라 다릅니다. 그러나 우리는 가능한 한 빨리 서비스를 제공하기 위해 노력합니다.그리고 우리의 납품 시간은 일반적으로 3-10일 사이입니다.

Q: JIETENG SMT 조립 서비스는 어떤 종류의 PCB를 지원합니까?

A: JIETENG SMT 조립 서비스는 단면 PCB, 이면 PCB 및 다층 PCB를 포함한 광범위한 PCB를 지원합니다. 우리는 또한 유연하고 딱딱한 플렉스 PCB 조립 서비스를 제공합니다.

Q: JIETENG SMT 조립 서비스에 대한 품질 보증은 무엇입니까?

A: JIETENG SMT 조립 서비스는 고객에게 고품질 서비스를 제공하기 위해 최선을 다하고 있습니다.우리는 우리의 제품의 신뢰성과 일관성을 보장하기 위해 제조 과정의 모든 단계에서 엄격한 품질 관리 조치를 취하고 있습니다.또한, 우리는 우리의 집합 서비스에 대한 보증을 제공하여 고객에게 마음의 평화를 제공합니다.
