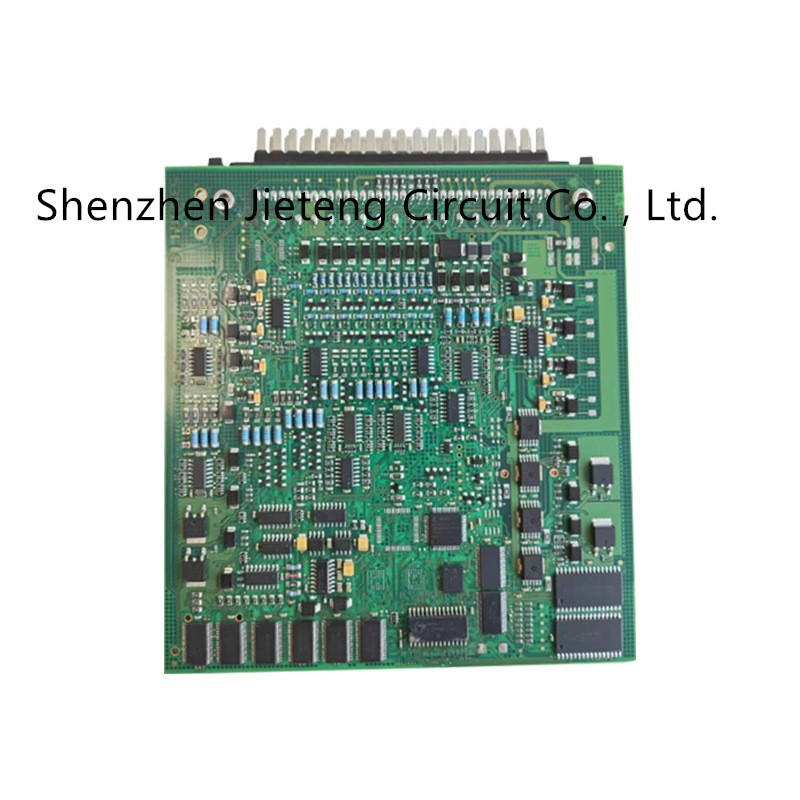

다층 SMT RF PCB 보드 생산 고주파 PCBA 국회

원래 장소 광동, 중국
브랜드 이름 JIETENG
인증 ISO/TS16949/RoHS/TS16949
모델 번호 피크바
최소 주문 수량 교섭할 수 있습니다
가격 negotiable
포장 세부 사항 인너 팩킹 : 진공 포장 / 플라스틱 백 외장 : 표준 통 포장
배달 시간 배달을 위한 5-8days
지불 조건 교섭할 수 있습니다
공급 능력 달 당 20000 평방 미터/평방 미터

무료 샘플 및 쿠폰을 원하시면 저에게 연락하십시오.

왓츠앱:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

우려 사항이 있는 경우 24시간 온라인 도움말을 제공합니다.

x
제품 상세 정보
이름 PCB 점검 컨베이어 적용 가능한 구성 요소 QFN Etc
용법 주끼 기계 전원 공급기 AC220V 50Hz / AC110V 60Hz
강조하다

SMT 무선주파수 PCB 보드

,

PCBA 무선주파수 PCB 보드

,

PCBA 스엠티 보드 조립품

메시지를 남겨주세요
제품 설명

다층 피씨비 PCB 생산 다층 고주파 혼합된 PCBA 프로그램 발전 설계 일괄 처리

본질적 항목
모델 번호 :
다층 인쇄 회로 기판
원산지 :
광동, 중국
브랜드명 :
JIETENG
층수 :
10-레이어
기재 :
FR-4/aluminum/ceramic/cem-3/FR-1
구리 두께 :
0.25 항공 회사 코드 -12 항공 회사 코드
판 두께 :
0.5 밀리미터 - 4 밀리미터
민. 구멍 치수 :
0.10 밀리미터
민. 선 폭 :
0.075 um(3mil)
민. 행간 :
3 밀리리터
표면 마감 :
HASL, HASL, HAL, ENIG, 내유선동맥이식, 임스킨 OSP, 도금 AG, 도금 금
재료 :
FR4, H-TG, 로저스, 도자기류, 알루미늄, 구리 베이스
마스크 잉크 색 :
green/black/white/red/blue/yellow
실크 스트린 :
하얗고 검습니다
시험 서비스 :
E-테스트, (자유로운) 프로브 시험을 날립니다
증명하세요 :
ISO, ROHS

항목 우리의 PCB (폴리염화비페닐) 기술적 성능
레이어 1-20 층
max.board 사이즈 2000x610mm
max.copper 두께 6 온스
장관 / M 피치 0.75 mm(3mil)
min.hole 사이즈 0.1 mm(4mil)
홀 dia ±0.05mm(2mil)
twist&bent 0.75%
s/m 찰과상 >6h
시험 전압 50-300v
