칩은 공기 정화 통제를 위한 PCB SMT 표면 부착 회로판을 모았습니다

원래 장소 광동, 중국
브랜드 이름 JIETENG
인증 ISO/TS16949/RoHS/TS16949
모델 번호 피크바
최소 주문 수량 교섭할 수 있습니다
가격 negotiable
포장 세부 사항 카톤 박스
배달 시간 배달을 위한 5-8 일
지불 조건 교섭할 수 있습니다
공급 능력 달 당 150000개 부분 / 부분

무료 샘플 및 쿠폰을 원하시면 저에게 연락하십시오.

왓츠앱:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

우려 사항이 있는 경우 24시간 온라인 도움말을 제공합니다.

x
제품 상세 정보
강조하다

칩은 PCB (폴리염화비페닐) 스엠티를 모았습니다

,

표면 부착은 PCB (폴리염화비페닐) 스엠티를 모았습니다

,

칩 표면 부착 회로판

메시지를 남겨주세요
제품 설명

회로판을 처리하는 공기 정화 제어판 PCB12 층 임의의 순서

본질적 항목
모델 번호 :
PCB-1
타이핑하세요 :
다층 인쇄 회로 기판
원산지 :
광동, 중국
브랜드명 :
JIETENG
층수 :
4 층
기재 :
FR-4/HTG150-180
구리 두께 :
1/2/2/1 항공 회사 코드
판 두께 :
1.6 밀리미터
민. 구멍 치수 :
0.1 밀리미터
민. 선 폭 :
0.1 밀리미터
민. 행간 :
0.1 밀리미터
표면 마감 :
Etc, 무료 HASL / OSP에게 / 침지 금을 보내게 합니다
보드 사이즈 :
사용자 지정 크기
레이어 :
1-32 층은 (리지드 플럭스 PCB를 포함합니다)
인증 :
ISO/RoHS/TS16949
실크 스크린 민 선 폭 :
0.075 밀리미터
실크 스트린 색 :
녹색이고 빨갛, 푸르, 하얗, 검, 노랗, 기타 등등.
애플리케이션 :
가전제품
PCB 사이즈(LxW) :
255mmx119.44mm
두께 :
1.0 밀리미터

재료
FR-4/HTG150-180 FR-4/CEM-1/CEM-3/Aluminum
레이어의 수
1-32 층은 (리지드 플럭스 PCB를 포함합니다)
판 두께
엄격한 0.2-4.0mm, 플렉스 0.01-0.25mm
판 두께 허용한도
5-10%
이사회 절단
경로화한 V-커트
구리 중량
0.2oz-10oz
구리 중량 허용한도
±0.15 온스
구리 두께
0.5oz-5oz
민 트레이스폭
0.075 밀리미터
민 스페이스 폭
0.075 밀리미터
민 보오링공 지름
0.1 밀리미터
실크 스크린 민 선 폭
0.1 밀리미터
솔더 마스크
녹색이고 빨갛, 푸르, 하얗, 검, 노랗, 기타 등등.
내염성
94v0
인증
ISO 9001:2000, ISO 14001,ISO/TS16949:2002,UL E203640
수페이스는 끝납니다
HASL / 닉레 / 무연성 HASL / OSP / 금 도금법 / 침지 금 / ENIG / 로진 기타 등등

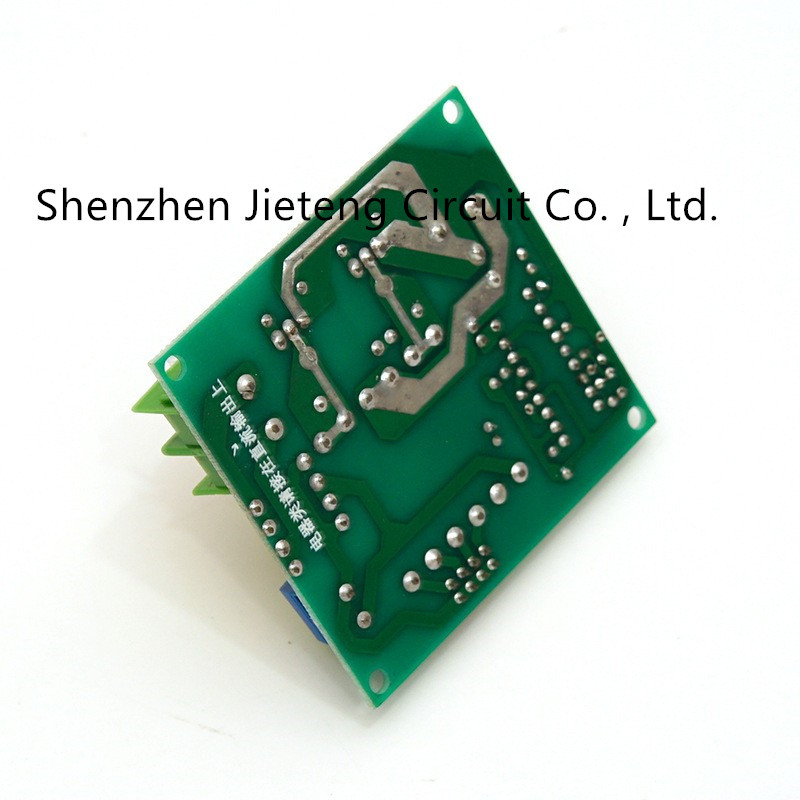

칩은 공기 정화 통제를 위한 PCB SMT 표면 부착 회로판을 모았습니다 0
