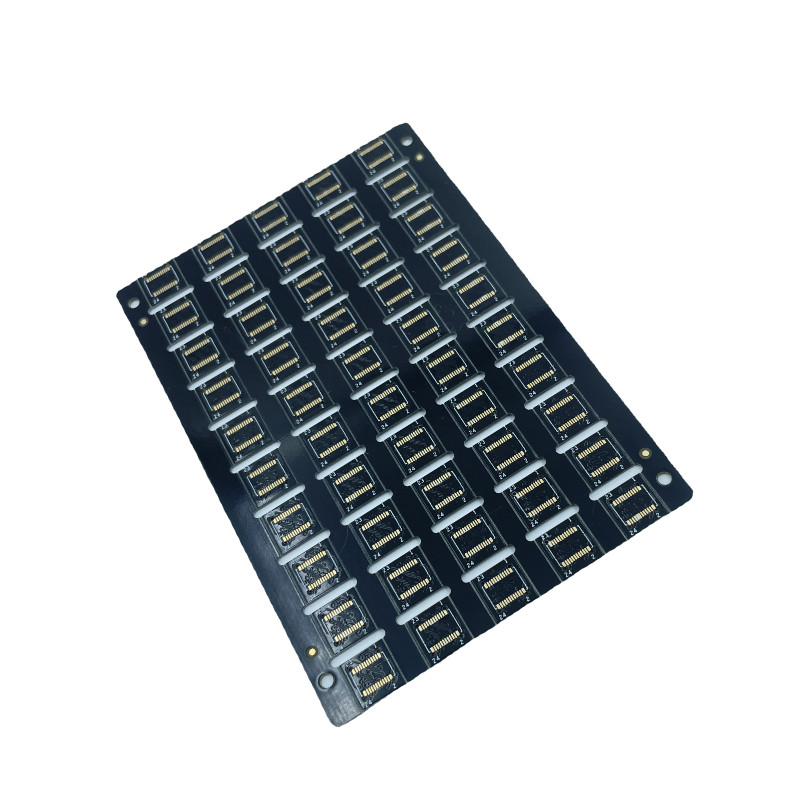

얼굴의 좌창 물리치료 기구를 위한 2-32 층 PCB 회로판

원래 장소 광동, 중국
브랜드 이름 JIETENG
인증 ISO/TS16949/RoHS/TS16949
모델 번호 PCBA
최소 주문 수량 교섭할 수 있습니다
가격 negotiable
포장 세부 사항 안쪽 진공 포장, 외부 표준 통
배달 시간 배달을 위한 5-8 일
지불 조건 교섭할 수 있습니다
공급 능력 매년마다 150000 평방미터 / 평방미터

무료 샘플 및 쿠폰을 원하시면 저에게 연락하십시오.

왓츠앱:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

우려 사항이 있는 경우 24시간 온라인 도움말을 제공합니다.

x
제품 상세 정보
PCB 사이즈 330x50-250mm 피더 용량 42/84 슬롯 (선택)
속도 26000 칩 / H 재료 강철
생산 소요 시간 지불 1-3 일 뒤 층수 2 - 32 층
강조하다

6 밀리미터 PCB 회로판

,

HASL PCB 회로판

,

32 층 SMT 집하 서비스

메시지를 남겨주세요
제품 설명

얼굴의 좌창 물리치료 기구를 위한 PCB 회로판의 개발

모델 번호 :
맞춘 PCB & 인쇄 회로 판 어셈블리
타이핑하세요 :
다층 인쇄 회로 기판
원산지 :
광동, 중국
브랜드명 :
JIETENG
층수 :
2 - 32 층
기재 :
FR-4/CEM-1/CEM-3/Polyimild/PTFE/Rogers
구리 두께 :
0.4-2mil(10-50um)
판 두께 :
0.2-6mm
민. 구멍 치수 :
HDI / 0.15 mm(6mil)를 위한 0.1 mm(4mil)
민. 선 폭 :
0.075 mm/0.075mm(3mil/3mil)
민. 행간 :
0.003"
표면 마감 :
HASL/OSP/Ag/ENIG/ENEPIG/Immersion 은 / 주석
보드 사이즈 :
관습
솔더 마스크 :
Green.Red.White.Black
층을 이루세요 :
2-32 층
판 두께 :
0.2-6mm
최소선 격차 :
±15%
최대 보드 사이즈 :
610*460mm
증명하세요 :
ISO/RoHS/TS16949
시험 서비스 :
100% E-테스트
애플리케이션 :
전자장치
배달 시간 :
3-12day
패키지 :
ESD 패키지

제품 기술
SMT 라인
10개 라인
능력
일 당 800만 배치
맥스 보드 사이즈
가장 작은 680*550mm :0.25 *0.25
민 성분 사이즈
0201-54 sq.mm (0.084 sq.inch), 긴 커넥터, CSP, BGA, QFP
속도
0.15 초 / 칩, 0.7 초 / QFP
파형 솔더
Max.PCB 폭 :450 밀리미터
Min.PCB 폭 :언리미티드
성분 높이 :상위 120 밀리미터 / Bot 15 밀리미터
걱정 땜납
메탈 타입 :부분, 전체, 인레이가 옆으로 비켜 피합니다
금속 재료 :구리, 알루미늄
표면가공도 :은을 도금처리한 도금 Au, 스킨을 도금처리하는 것
공기 팽창 부레 비율 :20% 이하
가압장착
언론 범위 :0-50KN
Max.PCB 사이즈 :800*600mm
집합 형태
SMT와 관통 구멍
땜납식
수용성 땜납 페이스트, 납을 첨가하고 무연
파일 형태
재료 계산서, 거버 파일, 선택 엔 장소 파일(xyr)
타이프 오브 서비스
턴-키이, 부분적 전환 카에 또는 위탁
요소 패키징
컷 테이프, 튜브 릴은 헐거워지고 분리됩니다
턴 시간
1-15days
테스트
조사, 번인, 기능 테스트를 날리는 x-레이 검사, AOI 시험 ICT
