HDI 사회 SMT 집하 서비스 12 층 PCB 원 스톱 서비스

  • HDI Board SMT Assembly Service 12 Layer PCB One-Stop Service
원래 장소 광동, 중국
브랜드 이름 JIETENG
인증 ISO/TS16949/RoHS/TS16949
모델 번호 피크바
최소 주문 수량 교섭할 수 있습니다
가격 negotiable
포장 세부 사항 안쪽 진공 포장 ; 외부 표준 카톤 박스, 특별한 패키지는 요구했습니다.
배달 시간 3-10 일 배달
지불 조건 교섭할 수 있습니다
공급 능력 달 당 100000개 부분 / 부분

무료 샘플 및 쿠폰을 원하시면 저에게 연락하십시오.

왓츠앱:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

우려 사항이 있는 경우 24시간 온라인 도움말을 제공합니다.

x
제품 상세 정보
기능 어셈블링 피더 용량 올빼미 Feeder(8lanes)+16 slots/58slots
속도 26000 칩 / Ｈ 생산 소요 시간 결제 후 1-3일
강조하다

HDI 사회 SMT 집하 서비스

,

12 층 SMT 집하 서비스

,

HDI 이사회 12 층 PCB (폴리염화비페닐)
메시지를 남겨주세요
제품 설명

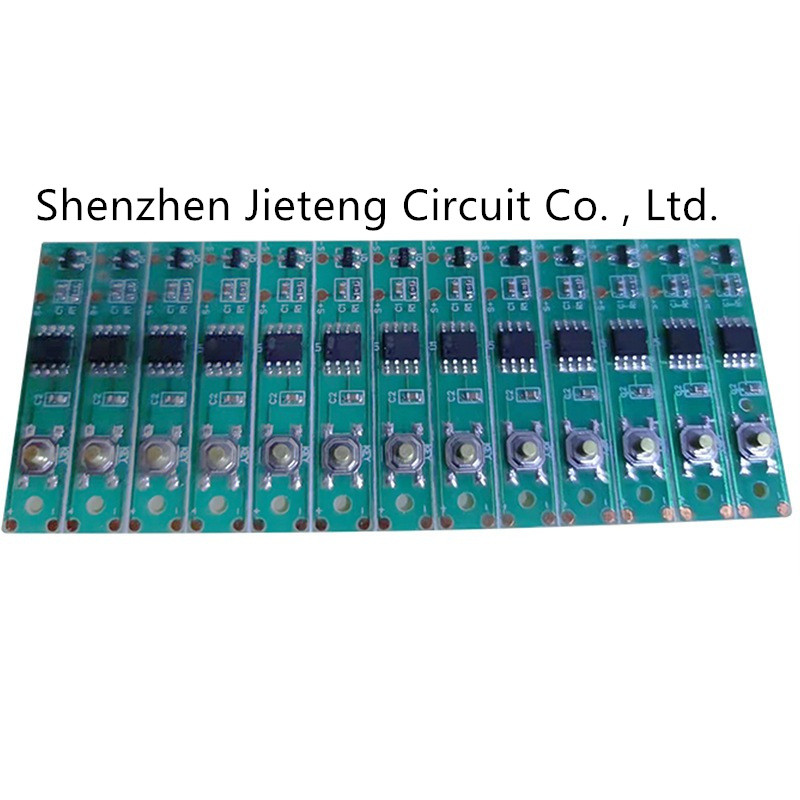

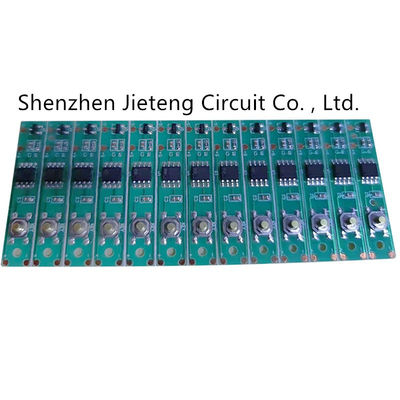

임의의 레벨 PCB 보드 보드 묻힌 막힌 구멍 보드 고주파의 HDI 보드 12 층은 군을 고스

본질적 항목
모델 번호 :
PCBA
타이핑하세요 :
가전 제품 피크바
원산지 :
광동, 중국
브랜드명 :
PCB&PCBA
공급자 타입 :
PCB, PCBA, FPC, HDI, RFPC
구리 두께 :
1 온스
항목 :
센즈헨에서 훌륭한 PCB&PCBA 제조사
최대 처리 영역 :
680 Ｘ 1000MM
실크 스트린 색 :
검고 하얗고 빨갛고 녹색입니다
키워드 :
PCB를 제조하는 OEM 계약
재료 :
당신의 선택에 따라서 어떠한 전문화된 물질인도 FR4
서비스 :
원 스톱 서비스
MOQ :
1 PC
배달 시간 :
샘플은 3 일 이내에 이용 가능합니다
애플리케이션 :
전자 제품
증명하세요 :
로스. ISO9001.

PCB 역량
레이어의 수
1일부터 20일까지 레이어
최대 처리 영역
680 × 1000MM


민 판 두께
2 층 - 0.3MM (12 밀리리터)
4 층 - 0.4MM (16 밀리리터)
6 층 - 0.8MM (32 밀리리터)
8 층 - 1.0MM (40 밀리리터)
10 층 - 1.1MM (44 밀리리터)
12 층 - 1.3MM (52 밀리리터)
14 층 - 1.5MM (59 밀리리터)
16 층 - 1.6MM (63 밀리리터)
18 층 - 1.8MM (71 밀리리터)
마감판 두께 공차
두께 ≤ 1.0MM, 허용한도 : ± 0.1MM
1.0MM ≤ 두께 ≤ 6.5MM, 허용한도 ± 10%
회전과 굽힘
≤ 0.75%, 민 : 0.5%
TG의 범위
130 - 215 Ｃ
임피던스 허용 오차
± 10%, 민 : ± 5%
하이포트 테스트
맥스 : 4000V/10MA/60S


표면 처리
리드, HASL 무연으로, HASL
순간 금, 침지 금
이머젼 실버, 침적식 주석
골드 핑거, OSP

우리의 장점
재료 기술
우리의 생산
일반적 생산
정규적 / 특정
1.우리의 (TG170)FR4 :
높은 양질의 재료, 우수한 열저항성은 고온, 어떤 발포, 좋은 어떤 연소 가 중단을 왜곡하지 않을 것입니다
충전, 임팩트 저항, 습기 저항의 성능

2.우리의 FR4
충전, 임팩트 저항, 습기 저항의 좋은 공연

3.우리의 CEM
부정 거친 부분

4.우리의 로저스
고주파의 좋은 공연

5.우리의 알루미늄
우수 열 분산
1.일반적 FR4
고열 연구

2.일반적 CEM
확대되고 습한 상태에서 변형되세요
공장
우리는 자동 생산 라인을 가지고 있습니다. 자동 생산 라인은 생산하여 PCB의 정확성과 효율을 향상시킵니다, 그것이 합니다
더 밝고 더 깨끗하고 더 매끄러워서 떠오르고 그것은 비용을 줄이는 것을 돕습니다.
인공 생산 라인
보드, 고밀도 내부연락(1+1,N+1)를 통해 묻힌 블라인드 /
3-D 배선 설계의 비중을 증가시키는 PCB 보드의 두께와 크기를 감소시키는 HDI 기술의 적용.
힘든 제조사, 비싼 비용
임피던스
보내고 받는 신호의 신뢰성과 안정성의 좋은 공연
비싼 비용
표면 기교
1.IMG :평활 표면, 좋은 접착력, 긴 채 사용한 것 아래 어떤 산화
2.gold 도금 (두꺼운 금 :1-50U ") :좋은 내마모성
3.HASL :용접, 평활 표면에 쉬운 쉬운 산화가 아니라 유리한 가격
4.HAL : 용접에 쉬운 쉬운 산화가 아니라 유리한 가격
1.IMG :높은 가격
2.금 도금법 (두꺼운 금) :높은 가격
3.HAL :표면은 평평하지 않고 가방 패키징에 적합하지 않습니다
구리 Via/Surface(20-25UM,0.5-60Z)
레이저 홀링 : 민 0.1MM, 기계적 홀링 : 민 0.2MM
0.1MM에 도달하기 어렵니다
다층 이사회(4-20 L), BGA(CPU)
BGA :다중기능적인, 고밀도, 고성능은 열 신뢰도, 일렉트로히트 특성에서 좋은 공연, 민을 증가시킵니다
폭 / 공간 : 3/3MIL

다층 기판 :강한 미세 다공성, 높은 신뢰도
힘든 제조사, 비싼 비용
테스트
품질을 보장하고 설치와 스크라핑, 저장이 비용이 들었고 시간을 절약한 후에 낭비되기를 회피하 의 개정합니다
부주의합니다
