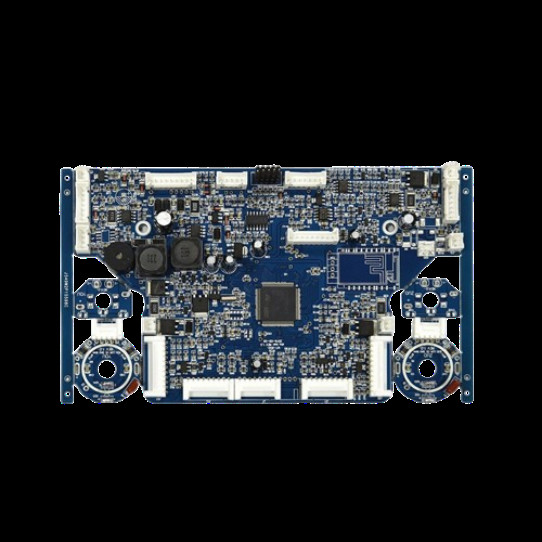

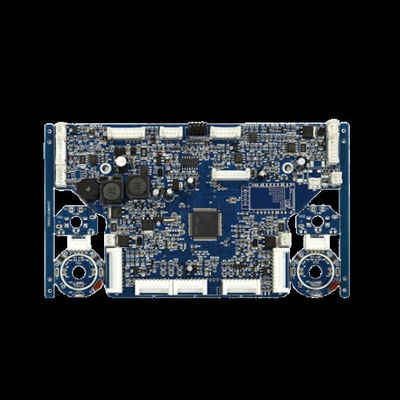

HASL 표면 처리 용접 농업 드론 응용 PCB SMT 조립 과정

제품 설명:

PCB SMT 조립 제품은 모든 인쇄 회로 보드 용접 필요를위한 최첨단 솔루션입니다.

지에팅 회로 회사 (Jieteng Circuit Co., Ltd.) 의 PCB SMT 조립 제품은 고객의 인쇄 회로 보드 용접 필요에 최첨단 솔루션을 제공하기 위해 설계되었습니다.이 제품은 두 가지 표면 처리 옵션으로 제공됩니다., HASL 및 OSP, 높은 품질의 표면 장착 용접 조립을 보장하여 전자 부품에 대한 신뢰할 수 있고 내구성있는 연결을 제공합니다.

지에텐 회로 회사, Ltd.는 다양한 PCB 크기를 제공하여 충분한 공간과 부품 배치 옵션을 제공 할 수 있습니다.따라서 효율적인 조립을 달성하고 최종 전자 회로 보드 조립의 기능을 최적화합니다..

기술 매개 변수:

응용 프로그램:

지에텐 PCB SMT 부품의 제품 응용 기회 및 시나리오:

지에텐 PCB SMT 구성 요소는 PCB 인쇄 회로 구성 요소로도 알려져 있으며 다양한 산업 분야에서 다양한 응용 분야에 적합한 다재다능 제품입니다.고품질의 부품과 정밀한 조립 과정으로이 제품은 다음과 같은 경우와 시나리오에 매우 적합합니다.

전자 제조: PCB SMT 구성 요소는 전자 제조에서 표면 마운트 용접에 자주 사용됩니다. 6층 PCB 설계 및 0.5mm 부품 피치 복잡한 전자 회로의 효율적인 조립에 매우 적합합니다.
자동차 산업: 이 제품은 UL IATF16949 인증을 통과했으며 자동차 산업의 엄격한 품질 표준을 충족합니다.그것은 엔진 제어 장치 및 내비게이션 시스템과 같은 자동차 전자 응용 프로그램에 적합합니다..
소비자 전자제품: Jieteng PCB SMT 구성 요소는 크기가 작고 (100mm * 100mm) 정확도가 높으며 스마트 폰, 태블릿 및 웨어러블 장치와 같은 소비자 전자제품에 이상적입니다.
전기통신: 이 제품은 최적의 신호 전송을 보장하기 위해 6층 PCB 디자인을 사용하며 라우터, 스위치 및 기본 스테이션과 같은 전기통신 장비에 적합합니다.
산업 자동화: PCB SMT 구성 요소는 신뢰할 수 있으며 짧은 처리 시간 (10-17 일) 을 가지고 있습니다.산업 자동화 애플리케이션 (컨트롤 패널 및 센서 시스템을 포함하여) 의 첫 번째 선택으로. 당신이 작은 또는 큰 주문을 필요로 여부, 첸젠에서 Jieteng PCB SMT 부품, 중국 유연하게 생산하고 고객의 주문 요구 사항에 따라 처리 할 수 있습니다,그리고 강력한 공급 능력을 가지고 있습니다.,000개/일) 의 고객 대용량 주문 요구 사항을 충족시키기 위해. 우리는 각 부품의 품질과 기능을 보장하기 위해 운송 전에 비행 탐사 시험을 수행합니다.다양한 응용 시나리오에서 신뢰할 수있는 성능을 제공할 수 있는지 확인.

FAQ:

Q1. PCB 요약에 필요한 정보는 무엇입니까?

A: 게르버 파일 및 기술 요구 사항, 예를 들어 PCB 재료, 두께, 구리 표면, 마스크 및 실크 스크린의 색상 등)

Q2. PCB 생산에 어떤 파일 형식이 허용됩니까?

A: 게르버 파일: CAM350 PCB 파일: 프로텔 99SE, PADS, CAD, 알티엄 디자이너

Q3. 내 파일은 안전합니까?

A: 귀하의 파일은 완전히 안전합니다. 우리는 프로세스 내내 고객의 지적 재산권을 보호합니다. 고객의 모든 파일은 결코 제3자에게 공유되지 않습니다.

Q4. 최소 주문 양은 얼마입니까?

A: 우리 회사는 최소 주문량이 없습니다. 우리는 유연하게 작고 큰 팩트를 처리 할 수 있습니다.

Q5. 배송 비용은 얼마입니까?

A: 배송 비용은 목적지, 무게 및 상품의 포장 크기에 달려 있습니다. 당신이 우리에게 요금을 줄 필요가 있다면, 우리에게 알려주세요.
