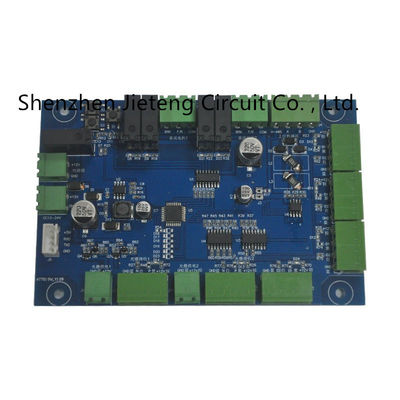

칩 고속도 컨트롤 PCB SMT 조립체 회로 기판 몰입 은 피니시

  • JETTON High Speed Control PCB SMT Assembly Circuit Board Immersion Silver Finish
원래 장소 광동, 중국
브랜드 이름 JIETENG
인증 ISO/TS16949/RoHS/TS16949
모델 번호 피크바
최소 주문 수량 교섭할 수 있습니다
가격 Negotiable
포장 세부 사항 내부의 회로판 제조사 패키지 : 진공 포장 또는 외부적인 안티 스태틱 패키지 :수출 통 또는 고객에 따르면 요구조건.
배달 시간 배달을 위한 5-10 일
지불 조건 교섭할 수 있습니다
공급 능력 달 당 30000 평방미터 / 평방미터

무료 샘플 및 쿠폰을 원하시면 저에게 연락하십시오.

왓츠앱:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

우려 사항이 있는 경우 24시간 온라인 도움말을 제공합니다.

x
제품 상세 정보
항목 2 층 Pcb 타입 주문형입니다
이름 고급 품질 PCBA는 공급자에 탑승합니다 서비스 OEM 서비스는 제공되었습니다,
Pcb 표준 IPC-II 표준
하이 라이트

칩 PCB SMT 집회

,

이머젼 실버 PCB SMT 집회

,

칩 컨트롤 PCB 국회
메시지를 남겨주세요
제품 설명

모든 종류의 고주파 고속 PCB 회로판의 전문적 생산

본질적 항목
모델 번호 :
PCB / PCBA
타이핑하세요 :
다층 인쇄 회로 기판
원산지 :
광동, 중국
브랜드명 :
JIETENG
층수 :
2 - 32 층
기재 :
FR-4/CEM-1/CEM-3/Polyimild/PTFE/Rogers
구리 두께 :
0.4-2mil(10-50um)
판 두께 :
0.2-6mm
민. 구멍 치수 :
HDI / 0.15 mm(6mil)를 위한 0.1 mm(4mil)
민. 선 폭 :
0.075 mm/0.075mm(3mil/3mil)
민. 행간 :
0.003"
표면 마감 :
HASL/OSP/Ag/ENIG/ENEPIG/Immersion 은, 주석
보드 사이즈 :
관습
서비스 :
원 스톱 서비스
항목 :
다층 인쇄 회로 보드
증명하세요 :
ISO9001
솔더 마스크 색 :
Black.Red.Yellow.White.Blue.Green
애플리케이션 :
전자장치
인쇄 회로 판 어셈블리 절차 :
하락. ICT 인쇄 회로 판 어셈블리
솔더 마스크 :
그린. 빨강. 청색. 하얗습니다. Black.Yellow
이름 :
다층 인쇄 회로 보드
시험 서비스 :
날아다니는 탐침
제품 기술
SMT 라인

10개 라인
능력
일 당 800만 배치
맥스 보드 사이즈
가장 작은 680*550mm :0.25 *0.25
민 성분 사이즈
0201-54 sq.mm (0.084 sq.inch), 긴 커넥터, CSP, BGA, QFP
속도
0.15 초 / 칩, 0.7 초 / QFP
파형 솔더
Max.PCB 폭 :450 밀리미터
Min.PCB 폭 :언리미티드
성분 높이 :상위 120 밀리미터 / Bot 15 밀리미터
걱정 땜납
메탈 타입 :부분, 전체, 인레이가 옆으로 비켜 피합니다
금속 재료 :구리, 알루미늄
표면가공도 :은을 도금처리한 도금 Au, 스킨을 도금처리하는 것
공기 팽창 부레 비율 :20% 이하
가압장착
언론 범위 :0-50KN
Max.PCB 사이즈 :800*600mm
집합 형태
SMT와 관통 구멍
땜납식
수용성 땜납 페이스트, 납을 첨가하고 무연
파일 형태
재료 계산서, 거버 파일, 선택 엔 장소 파일(xyr)
타이프 오브 서비스
턴-키이, 부분적 전환 카에 또는 위탁
요소 패키징
컷 테이프, 튜브 릴은 헐거워지고 분리됩니다
턴 시간
1-15days
테스트
조사, 번인, 기능 테스트를 날리는 x-레이 검사, AOI 시험 ICT

칩 고속도 컨트롤 PCB SMT 조립체 회로 기판 몰입 은 피니시 0
