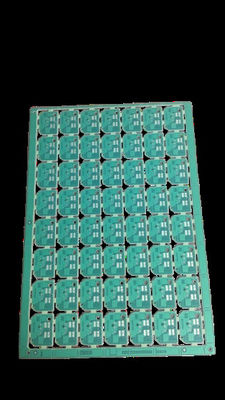

고 정밀 3.0mm 두꺼운 8층 첫 번째 순위 HDI 블라인드 홀 보드 FR4 HF 재료 OEM

제품 설명:

산업용 카메라 프로토타입 PCB 조립은 까다로운 산업용 애플리케이션에 맞춘 최첨단 제품입니다.이 인쇄 회로 집합체는 뛰어난 성능과 신뢰성을 위해 8층 PCB 디자인을 갖추고 있습니다PCB 제조 프로세스는 높은 정확성과 품질을 보장하며 산업 카메라 시스템을 프로토타입하고 테스트하는 데 이상적입니다.

0.35mm의 최소 오프레이션으로, 이 원형 PCB 조립은 복잡하고 상세한 회로 디자인을 가능하게 합니다.이것은 복잡한 산업용 카메라 설정에서 원활한 연결과 최적의 기능을 보장하는 데 중요합니다..

이 PCB 집합의 표면 완화는 우수한 용접성과 경화 저항성을 갖춘 프리미엄 코팅인 HASL 침수 틴을 갖추고 있습니다.이렇게 하면 인쇄 회로 집합체 의 내구성 과 수명 이 향상 된다, 가혹한 산업 환경에서 장기 사용하기에 적합합니다.

또한, 이 원형 PCB 조립의 용접 마스크 색상은 녹색 하로겐이 없으며, 이는 더 안전하고 환경 친화적인 선택입니다.

특징:

• 제품명: PCB 조립 프로토타입
• 시험 방법: 비행 탐사 시험
• PCB 계층: 8 계층
• 실크 스크린 색상: 흰색
• PCB 물질: FR4 HF 물질
• PCB 두께: 3.0mm

기술 매개 변수:

사용자 정의:

원형 PCB 조립에 대한 제품 사용자 정의 서비스:

- 브랜드 이름: JIETENG

- 모델 번호: PCB 조립 프로토타입

- 원산지: 중국?? 진

- 인증: UL IATF16949

- 최소 주문량: 100 PCS

- 가격: 6~21 USD

- 배달 시간: 9~12 일

- 공급 능력: 1000pcs/day

- 구리 무게: 1.5 온스

- PCB 물질: FR4 HF 물질

- PCB 두께: 3.0mm

- 표면 가공: HASL 침수 진

- PCB 층: 8층

키워드: 프로토타입 PCB 조립 제조, 인쇄 회로 조립, PCB 프로토타입 제조

FAQ:

Q. PCB 요약에 필요한 정보는 무엇입니까?

A: 게르버 파일 및 기술 요구 사항, 예를 들어 PCB 재료, 두께, 구리 표면, 마스크 및 실크 스크린의 색상 등)

Q. PCB 생산에 어떤 파일 형식이 허용됩니까?

A: 게르버 파일: CAM350 PCB 파일: 프로텔 99SE, PADS, CAD, 알티엄 디자이너

Q. 내 파일은 안전해?

A: 귀하의 파일은 완전히 안전합니다. 우리는 프로세스 내내 고객의 지적 재산권을 보호합니다. 고객의 모든 파일은 결코 제3자에게 공유되지 않습니다.

Q. 최소 주문량은 얼마인가요?

A: 우리 회사는 최소 주문량이 없습니다. 우리는 유연하게 작고 큰 팩트를 처리 할 수 있습니다.

Q. 배송 비용은 얼마인가요?

A: 배송 비용은 목적지, 무게 및 상품의 포장 크기에 달려 있습니다. 당신이 우리에게 요금을 줄 필요가 있다면, 우리에게 알려주세요.
