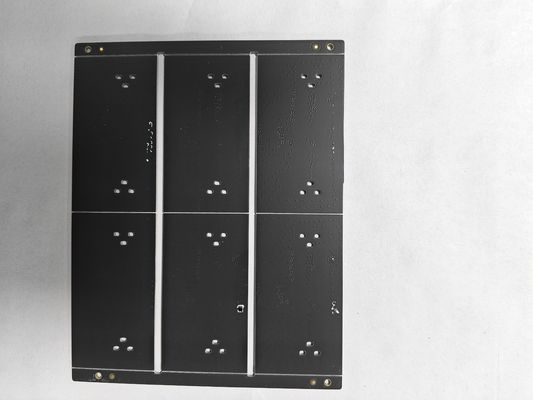

ENIG 표면 마무리 통신 장비용 맞춤형 다층 PCB 제조

제품 설명:

우리의 다층 PCB 제조 제품의 표면 마감은 ENIG입니다.이 표면 마무리 는 우수한 전도성 과 용접 을 쉽게 하기 위한 평평 한 표면 을 제공한다.
우리는 PCB 생산에서 정밀의 중요성을 이해하고 있습니다. 그래서 우리는 최소 0.2mm의 오프레어를 제공합니다. 이것은 전자 장치의 정확성과 신뢰성을 향상시킵니다.우리의 재료는 할로겐이 없습니다, KB, 당신의 PCB가 환경 친화적이고 안전하게 사용되도록 보장합니다.
우리의 다층 PCB 제조 제품은 1.5mm의 보드 두께를 가지고 있으며 전자 부품에 대한 견고하고 내구적인 기반을 제공합니다.당신은 당신의 PCBs 정확성과 주의를 가지고 제조 될 것이라고 믿을 수 있습니다.

특징:

• 제품명: 다층 PCB 제조
• 임페던스 제어: 네
• 계층 수: 10 계층
• 재료: 알로겐 없는, KB
• 구멍 크기: 0.2mm
• 실크 스크린 색상: 흰색

이 제품은 다층 PCB 제조입니다. 10층의 레이어 카운트와 함께 저항 조절을 제공합니다.흰색의 실크스크린 컬러.

응용 프로그램:

지에텐 회로 회사 (Jieteng Circuit Co., Ltd.) 의 다층 PCB 제조의 가장 주목할만한 장점 중 하나는 다층 인쇄 전선 보드를 제조 할 수있는 능력입니다.이 특징은 복잡한 회로 설계와 고밀도 상호 연결이 필요한 애플리케이션에 이상적인 솔루션을 제공합니다.통신, 통신 및 고속 컴퓨팅 시스템과 같이.

구리 두께 1OZ 및 알로겐 없는 제품과 KB를 포함한 재료 옵션으로, 이 제품은 현대 전자 장치의 가장 까다로운 요구 사항을 충족하도록 설계되었습니다.최소 오프레이션은 0.2mm는 부품의 정밀한 배치와 단단한 배선, 높은 정확성과 정확성을 요구하는 응용 프로그램에 이상적입니다.

1.5mm의 보드 두께와 ENIG의 표면 처리가 그 능력을 더욱 향상시켜 높은 신호 무결성과 신뢰성을 요구하는 애플리케이션에 이상적인 솔루션을 제공합니다.

지에텐 회로 회사 (Jieteng Circuit Co., Ltd.) 의 다층 PCB 제조에 대한 몇 가지 일반적인 응용 및 시나리오는 통신, 통신, 컴퓨터 시스템, 의료 장치, 항공 우주,그리고 국방 산업이 제품의 고품질 구조와 성능은 복잡한 회로 설계, 고밀도 상호 연결 및 신뢰할 수있는 성능을 요구하는 응용 프로그램에 이상적인 솔루션입니다.

FAQ:

Q1. PCB 요약에 필요한 정보는 무엇입니까?

A: 게르버 파일 및 기술 요구 사항, 예를 들어 PCB 재료, 두께, 구리 표면, 마스크 및 실크 스크린의 색상 등)

Q2. PCB 생산에 어떤 파일 형식이 허용됩니까?

A: 게르버 파일: CAM350 PCB 파일: 프로텔 99SE, PADS, CAD, 알티엄 디자이너

Q3. 내 파일은 안전합니까?

A: 귀하의 파일은 완전히 안전합니다. 우리는 프로세스 내내 고객의 지적 재산권을 보호합니다. 고객의 모든 파일은 결코 제3자에게 공유되지 않습니다.

Q4. 최소 주문 양은 얼마입니까?

A: 우리 회사는 최소 주문량이 없습니다. 우리는 유연하게 작고 큰 팩트를 처리 할 수 있습니다.

Q5. 배송 비용은 얼마입니까?

A: 배송 비용은 목적지, 무게 및 상품의 포장 크기에 달려 있습니다. 당신이 우리에게 요금을 줄 필요가 있다면, 우리에게 알려주세요.
