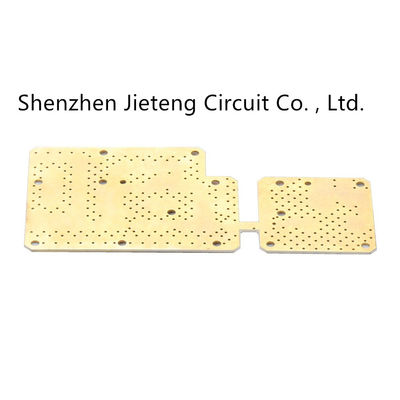

닉레 다층 인쇄 회로 기판 제작 원형 회로 기판 조립체

무료 샘플 및 쿠폰을 원하시면 저에게 연락하십시오.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
우려 사항이 있는 경우 24시간 온라인 도움말을 제공합니다.
x제품 상세 정보
시험 서비스 | E-테스트 | 재료 | 로저스 |
---|---|---|---|
솔더 마스크 색 | 그린 | Pcb 표준 | IPC-A-610 D |
강조하다 | 로저스 다층 인쇄 회로 기판 제작,닉레 원형 다층 인쇄 회로 기판 제작,로저스 원형 회로 기판 조립체 |
제품 설명
다층 인쇄 회로 기판 제작 지점간 펜 PCB 생산
우리는 매체와 작은 묶음 빠른 제조 PCB 서비스에 초점을 맞춥니다.
당신이 높은, 중간 생성물과 특수 요구를 만날 필요가 있다면, 조사를 보내기 위해 환영하세요.
이중의 측면을 가진 PCB 보드를 완료하기 위한 24 시간 ; 다층 인쇄 회로 기판 회로판을 제조하기 위한 2~7 일.
형식적 생산을 위한 10 일.
구리 중량 | 1.0, 1.5, 2.0 온스 |
솔더 마스크 | 이중의 측면을 가진 녹색 LPI가 또한 빨간, 하얀, 노란, 푸른, 흑인들을 지원합니다 |
실크 스크린 | 하얗거나, 노랗거나, 검거나 부정적인 것에 이중의 측면을 가지거나 단일면 |
실크 스크린 민 선 폭 | 0.006 " 또는 0.15 밀리미터 |
맥스 보드 치수 | 20 inch*20inch 또는 500mm*500mm |
민 추적 / 갭 | 0.10 밀리미터 또는 4 밀리리터 |
민 보오링공 지름 | 0.01",0.25mm 또는 10 밀리리터 |
표면가공도 | HASL, 닉레, 침지 금, 침적식 주석, 이머젼 실버, OSP, 기타 등등. |
판 두께 허용한도 | ±10% |
구리 중량 허용한도 | ± 0.25 온스 |
최소 슬롯 폭 | 0.12 " 또는 3.0 밀리미터 또는 120 밀리리터 |
V-스코어 깊이 | 20-25%의 판 두께 |
설계 화일 포름산염 | 거버 RS-274,274D, 독수리와 오토캐드의 데이터 교환 방식, DWG |
