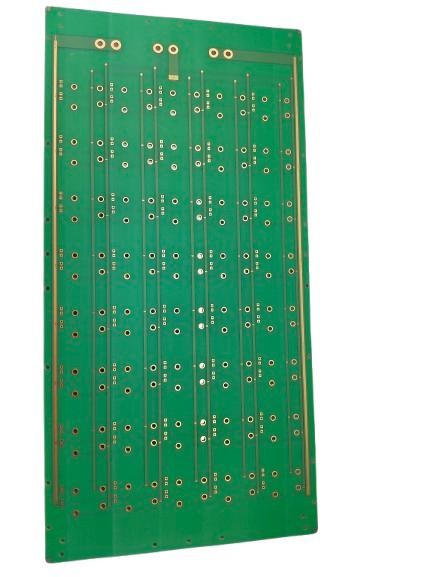

HASL 몰입 진 표면 처리 PCB 3.0mm 산업 카메라

제품 설명:

JIETENG 회로 Co., Ltd. PCB 프로토 타입 제조 프로세스는 PCB 조립체를 제조하기 위해 고품질 재료를 사용하는 것을 보장합니다.우리는 당신의 PCB가 환경 친화적이고 안전하게 사용할 수 있도록 녹색 하로겐 없는 용접 마스크 색상을 사용합니다.실크스크린 색은 흰색으로 PCB의 특정 구성 요소를 더 쉽게 읽고 식별 할 수 있습니다. 우리는 최첨단 장비, 기술,그리고 전문가의 팀은 PCB 조립이 더 높은 품질을 보장합니다.

JIETENG 회로 Co., Ltd. PCB 조립 제품은 산업 카메라 필요를 위해 완벽합니다. 그것은 당신의 카메라를 위해 신뢰할 수 있고 안정적인 운영 플랫폼을 제공하도록 설계되었습니다.4 계층 PCB는 카메라 구성 요소에 대한 충분한 공간을 제공합니다, 잘 조직되고 쉽게 접근 할 수 있도록 보장합니다.

특징:

• 제품명: PCB 조립 프로토타입
• PCB 물질: FR4 HF 물질
• 분 구멍 크기: 0.2mm
• 실크 스크린 색상: 흰색
• PCB 층: 4층
• 시험 방법: 비행 탐사 시험

이 프로토타입 PCB 조립 제조 제품은 4 개의 PCB 계층으로 FR4 HF 물질로 만들어진 PCB 조립을 갖춘 인쇄 회로 조립입니다.최소 개도 0입니다..5mm이고 높은 수준의 품질 통제를 보장하기 위해 비행 탐사 시험 방법을 사용합니다.

응용 프로그램:

지에텐 회로 Co., Ltd PCB 조립은 3.0mm의 두께의 4층 PCB입니다. 그것은 FR4 HF 재료로 만들어졌으며 PCB의 구리 무게는 3oz입니다.높은 전류 운반 능력을 필요로 하는 응용 프로그램에 이상적입니다.PCB의 최소 오프레어는 0.5mm이며, 고 정밀 애플리케이션에 적합합니다. 그것은 소규모 및 대규모 애플리케이션에 모두 사용할 수 있습니다.이 제품은 통신과 같은 다양한 산업에 적합합니다.자동차, 산업, 의료 및 소비자 전자제품

Jieteng 회로 Co., Ltd. PCB 조립은 다양한 응용 프로그램 및 시나리오에 이상적인 제품입니다. 고품질 재료로 만들어졌으며 UL IATF16949 인증 표준을 충족합니다.스마트 폰과 같은 전자 장치의 생산에 사용할 수 있습니다., 노트북 컴퓨터, 태블릿 컴퓨터 및 기타 소비자 전자제품. 또한 제어 시스템, 전원 공급 장치 및 자동화 시스템과 같은 산업 장비의 생산에 사용될 수 있습니다.이 제품은 PCB 조립 제조를 위해 설계되었습니다., PCB 프로토타입 제작 및 기타 관련 프로세스.

FAQ:

Q: 이 제품의 브랜드 이름은 무엇입니까?

A: 이 제품의 브랜드 이름은 JIETENG Circuit Co., Ltd입니다.

Q: 이 제품은 어디서 생산되는가?

A: 이 제품은 중국 첸젠에서 생산됩니다.

Q: 이 제품은 어떤 인증서를 가지고 있습니까?

A: 이 제품은 UL IATF16949 인증을 통과했습니다.

Q: 이 제품의 최소 주문 양은 무엇입니까? 공급 용량은 무엇입니까?

A: 이 제품의 최소 주문량은 100개이고 공급 용량은 5000개/일입니다.
