맞춤형 녹색 알로겐 무료 PCB 조립 틴 표면 처리 드론용 3.0MM

제품 설명:

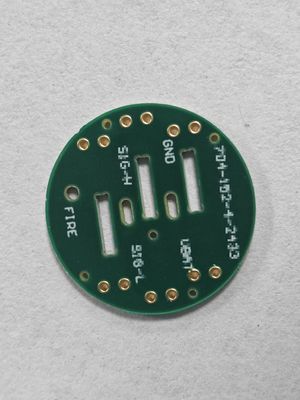

드론 카메라 PCB는 인쇄 회로 보드 조립 또는 PBA입니다. 그것은 PCB를 위해 사용되는 고성능 물질인 FR4 HF 재료로 만들어집니다. PCB 두께는 3.0mm입니다.이것은 대부분의 PCB의 표준 두께입니다.. 드론 카메라 PCB의 최소 구멍 크기는 0.35mm입니다. 이것은 PCB에 구멍을 뚫 수 있는 가장 작은 구멍 크기입니다. 이것은 PCB에 작은 구성 요소를 조립 할 수 있습니다.드론 카메라의 기능에 필수적입니다.

드론 카메라 PCB의 표면 완성도는 HASL 몰입 틴이다. HASL 또는 뜨거운 공기 용매 평형화는 PCB에 얇은 용매 층을 적용하는 과정이다.몰입 진료 는 PCB 에 얇은 진료 층 을 적용 하는 과정 이다이 두 가지 과정의 조합은 조립 될 부품에 매끄러운 표면을 제공합니다.이 표면 마무리 그것은 구성 요소와 PCB 사이의 신뢰할 수있는 연결을 제공 하기 때문에 드론 카메라 PCB에 이상적입니다.

특징:

• 제품명: PCB 조립 프로토타입
• 시험 방법: 비행 탐사 시험
• 표면 마감: HASL 침수 진
• PCB 물질: FR4 HF 물질
• PCB 계층: 8 계층
• 실크 스크린 색상: 흰색

우리의 프로토타입 PCB 어셈블리는 PCB 어셈블리 제조에서 가장 높은 표준으로 제조 된 고품질 인쇄 회로 보드 어셈블리입니다.8개의 PCB 층을 가지고 있으며, 첨단 비행 탐사 시험 방법을 사용하여 테스트됩니다.표면 완성도는 HASL Immersion Tin의 조합으로 내구적이고 오래 지속되는 PCB 물질을 만듭니다.

응용 프로그램:

프로토타입 PCB 조립은 안정성과 내구성을 보장하기 위해 고품질 FR4 HF 재료로 만들어졌습니다. PCB 두께는 엄격한 테스트와 프로토타입 제작에 견딜 수 있습니다.최소 오프레이션은 0.35mm는 복잡한 디자인을 만들고 새로운 아이디어를 테스트하려는 사람들에게 완벽합니다.

HASL 침수 틴의 표면 처리는 PCB가 원활하고 균일한 표면을 가지고 있음을 보장합니다. 이는 적절한 전기 연결에 필수적입니다.흰색 의 실크 스크린 은 구성 요소 와 연결 을 명확 하고 쉽게 표시 한다.

우리의 프로토타입 PCB 조립 제조 서비스는 UL IATF16949 인증을 받았으며, 우리의 제품이 최고 수준의 안전 및 품질 표준을 충족하는지 보장합니다.

FAQ:

Q: 이 제품의 브랜드 이름은 무엇입니까?

A: 이 제품의 브랜드 이름은 JIETENG Circuit Co., Ltd입니다.

Q: 이 제품은 어디서 생산되는가?

A: 이 제품은 중국 첸젠에서 생산됩니다.

질문: 이 제품의 인증은 무엇입니까?

A: 이 제품은 UL IATF16949 인증을 받았습니다.

Q. PCB 생산에 어떤 파일 형식이 허용됩니까?

A: 게르버 파일: CAM350 PCB 파일: 프로텔 99SE, PADS, CAD, 알티엄 디자이너

Q: 이 제품의 최소 주문량은 무엇입니까?

A: 이 제품의 최소 주문량은 10개입니다.
