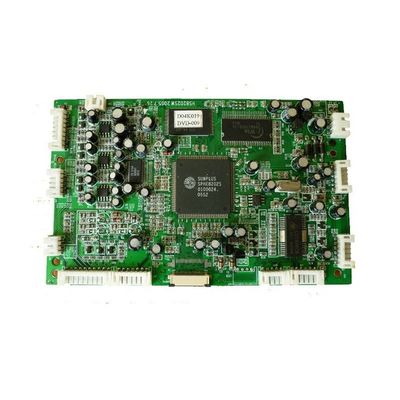

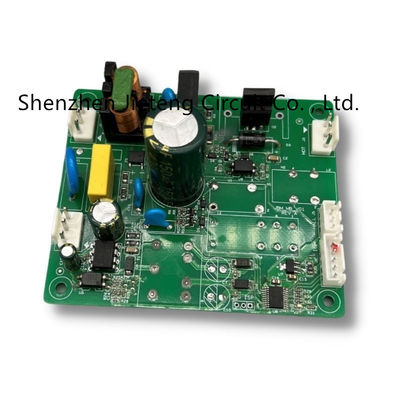

10층 배터리 인쇄 회로 보드 PCB 조립 0.5mm 구성 요소 피치
| Place of Origin | China |
|---|---|
| 브랜드 이름 | JIETENG |
| 인증 | ISO/TS16949/RoHS/UL |
| Model Number | PCB circuit board |
| 최소 주문 수량 | 5 PC |
| 가격 | 1-9.9USD/piece |
| 포장 세부 사항 | 비어 있는 통, 진공포장된 |
| 배달 시간 | 영업일 기준 8-11일 |
| 지불 조건 | T/T, 웨스턴 유니온 |
| 공급 능력 | 1000 PC / 일 |
무료 샘플 및 쿠폰을 원하시면 저에게 연락하십시오.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
우려 사항이 있는 경우 24시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 시험 유형 | 날아다니는 프로브 시험 | 성분 피치 | 0.5 밀리미터 |
|---|---|---|---|
| PCB 재료 | FR-4 | 구리 두께 | 3 온스 |
| PCB 두께 | 1.6mm | 구멍 크기 | 0.2 밀리미터 |
| 실크 스크린 색상 | 흰색 | PCB 레이어 | 10-레이어 |
| 표면 가공 | 무료 하들을 이끄세요 | 서비스 | OEM 서비스 맞춤형 제공 |
| PCB 표준 | IPC-A-610 Ｅ | ||
| 강조하다 | 10층 PCB 조립,0.5mm 컴포넌트 피치 PCB 조립,배터리 인쇄 회로 보드 조립 |
||
제품 설명
제품 설명:
이 PCB SMT 어셈블리 제품의 표면 마무리 옵션은 HASL 및 ENIG이며 특정 요구 사항을 충족시키기 위해 유연성을 제공합니다.HASL는 대부분의 응용 프로그램에 신뢰할 수있는 마무리 제공 비용 효율적인 옵션입니다반면, ENIG는 뛰어난 전도성과 장기적인 신뢰성을 필요로 하는 고성능 애플리케이션에 우수한 완성도를 제공하는 더 비싼 옵션입니다.
이 PCB SMT 어셈블리 제품은 또한 비행 탐사 시험이 장착되어 있으며, 이는 조립 된 제품의 품질과 신뢰성을 보장하는 매우 정확하고 효율적인 테스트 방법입니다.이 테스트 유형은 제품이 배송되기 전에 조립 과정에서 잠재적인 결함을 감지하는 데 도움이됩니다., 비용과 시간이 많이 걸리는 제품 반환의 가능성을 줄입니다.
또한 이 조립 장치 의 실크 스크린 색 은 흰색 이며, 명확 하고 읽기 쉬운 표지판 을 제공 하여 조립 과정 을 단순화 할 수 있습니다.우리의 표면 마운트 용접 조립 과정은 각 구성 요소가 정확하게 배치되고 보드에 용접되도록 보장합니다, 가장 까다로운 응용 프로그램에도 견딜 수있는 안전하고 신뢰할 수있는 연결을 제공합니다.
전체적으로, 우리의 PCB 프린트 와이어링 어셈블리 제품은 높은 품질의 솔루션으로 특정 전자 어셈블리 요구를 충족시키기 위해 다양한 기능과 이점을 제공합니다.간단한 애플리케이션을 위한 비용 효율적인 솔루션이나 복잡한 프로젝트를 위한 고성능 솔루션이 필요하든, 우리의 PCB SMT 조립 제품은 당신이 필요로하는 성능과 신뢰성을 제공하기 위해 설계되었습니다.
응용 프로그램:
JIETENG PCB 회로 보드의 주요 응용 프로그램 중 하나는 표면 장착 장치 조립입니다. 회로 보드는 SMD 구성 요소를 수용하도록 설계되었습니다.직선판 표면에 배치되는이 유형의 조립은 일반적으로 스마트 폰, 노트북 및 태블릿과 같은 전자 장치에서 사용됩니다. 회로 보드의 작은 크기 및 높은 부품 밀도는 SMD 조립에 이상적입니다.정밀과 정확성을 필요로 하는.
JIETENG PCB 회로 보드의 또 다른 응용 분야는 구멍을 통해 조립입니다. 이것은 회로 보드의 구멍을 통해 구성 요소 전선을 삽입하고 반대쪽으로 용접하는 것을 포함합니다.이 유형의 조립은 일반적으로 산업 장비에서 사용됩니다.회로판의 두꺼운 구리층과 우수한 전기적 특성은 구멍을 통해 조립하기에 이상적입니다.
JIETENG PCB 회로 보드는 또한 고속 디지털 및 아날로그 회로에 적합합니다. 그것의 10 계층 PCB 계층과 작은 구성 요소 피치는 구성 요소의 정확한 배치,초고속 회로에 필수적인이 유형의 회로는 일반적으로 통신, 네트워크 및 의료 장치에서 사용됩니다.
결론적으로, JIETENG PCB 회로 보드는 다양한 산업에서 사용할 수있는 다재다능하고 고품질의 제품입니다.그리고 구성 요소 피치는 표면 장착 장치 조립에 이상적입니다, 구멍을 통해 조립, 고속 디지털 및 아날로그 회로. 그것은 모든 PCB 필요에 대한 신뢰할 수 있고 비용 효율적인 솔루션입니다.
사용자 정의:
JIETENG에서 우리는 PCB SMT 조립 제품에 대한 제품 사용자 정의 서비스를 제공합니다.우리의 PCB 프린트 와이어링 조립 서비스는 귀하의 특정 요구 사항을 충족하기 위해 PCB 회로 보드를 사용자 정의 할 수 있습니다..
우리의 PCB 인쇄 전선 조립 서비스는 다음을 포함합니다:
- 구리 두께: 3온스
- 구멍 크기: 0.2mm
- 표면 가공: HASL, ENIG
- PCB 재료: FR-4
우리의 인쇄 회로 보드 용접 서비스에는 다음이 포함됩니다:
- 표면 장착 기술 (SMT) 집합
- 뚫린 조립 장치
중국의 대표 PCB SMT 조립 제조업체로서, 우리는 고객에게 맞춤형 솔루션을 제공 할 수있는 능력을 자랑스럽게 생각합니다.우리의 PCB 인쇄 와이어링 조립 및 인쇄 회로 보드 용접 서비스에 대해 더 많은 것을 배우기 위해 오늘 저희에게 연락.
FAQ:
1Q: 당신의 PCB 회로 보드의 모델 번호는 무엇입니까?
A: 우리 모델 번호는 PCB 회로판입니다.
2Q: 당신의 PCB 회로 보드는 어디서 생산되는가?A: 우리 PCB 회로 보드는 중국에서 생산됩니다.
3. Q: PCB 회로 보드에 어떤 재료가 사용됩니까?A: 우리의 PCB 회로 보드는 구리, 유리 섬유, 용접 마스크를 포함한 고품질 재료로 만들어집니다.
4Q: 당신은 PCB 회로 보드에 대한 사용자 정의를 제공할 수 있습니까?A: 예, 우리는 우리의 PCB 회로 보드에 대한 사용자 정의 서비스를 제공합니다. 더 많은 정보를 위해 저희에게 연락하십시오.
5Q: PCB 인용에 필요한 정보는 무엇입니까?
A: 게르버 파일 및 기술 요구 사항, 예를 들어 PCB 재료, 두께, 구리 표면, 마스크 및 실크 스크린의 색상 등)
