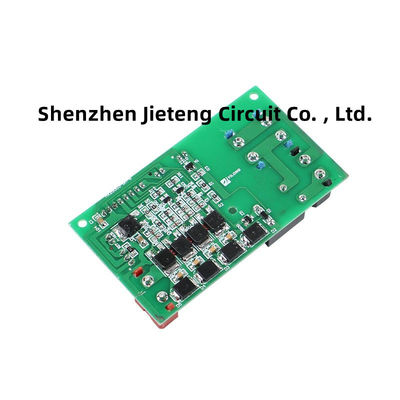

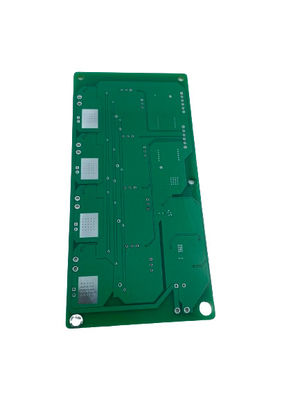

프로토타입 PCB 조립 첨단 전자 제품을위한 완벽한 솔루션

제품 설명:

품질과 신뢰성을 보장하기 위해 우리는 PCB의 전기 연결성을 테스트하는 파괴적이지 않고 정확한 방법을 제공하는 비행 탐사 시험 방법을 사용합니다.우리의 표면 마무리 옵션은 HASL입니다, 이는 구리 흔적과 패드를 산화로부터 보호하고 용접을 용이하게하기 위해 비용 효율적이고 널리 사용되는 방법입니다.

우리의 프로토타입 PCB 조립 서비스는 테스트 및 평가 목적으로 PCB의 작은 양을 필요로하는 고객에게 이상적입니다.우리는 최신 기술과 장비를 사용하여 PCB를 제조하고 품질과 성능에 대한 산업 표준을 충족하거나 초과하는지 확인합니다..

경험 많은 엔지니어와 기술자들로 구성된 저희 팀은 고객님의 요구사항을 파악하고 프로젝트에 최적의 솔루션을 제공하기 위해 고객님과 긴밀히 협력합니다.우리는 다양한 사용자 정의 옵션을 제공합니다., 재료 선택, 보드 두께, 구리 무게, 로더 마스크 색상, 표면 마무리 등등.

우리의 프로토타입 PCB 조립 제조 서비스와 함께, 당신은 빠른 턴 아웃 시간, 경쟁력 있는 가격, 그리고 탁월한 고객 서비스를 기대할 수 있습니다. PCB 프로젝트를 시작하기 위해 오늘 저희에게 연락하십시오!

기술 매개 변수:

응용 프로그램:

프로토타입 PCB 조립체의 PCB 두께는 1.6mm이며, 테스트와 프로토타입 제작의 까다로움을 견딜 수 있을 만큼 강하다는 것을 보장합니다. 제품 또한 최소 구멍 크기가 0.2mm입니다.복잡한 전자 회로 설계에 적합합니다.프로토타입 PCB 조립체의 PCB 크기는 100mm * 100mm이며, 다양한 응용 분야에서 사용할 수있는 다재다능한 제품입니다.

프로토타입 PCB 조립은 다양한 제품 응용 용도로 적합합니다. 새로운 전자 제품 프로토타입 제작, 새로운 디자인을 테스트하는 데 적합합니다.그리고 인쇄 회로 집합체의 작은 팩을 만드는 데이 제품은 통신, 자동차, 의료, 항공우주 및 소비자 전자제품 등 다양한 산업에서 사용할 수 있습니다.

프로토타입 PCB 조립은 다양한 시나리오에서 사용할 수있는 다재다능한 제품입니다. 새로운 제품의 프로토타입을 만들고 전자 회로 디자인을 테스트하는 데 사용할 수 있습니다.또는 인쇄판 조립품의 작은 팩을 만드는 데이 제품은 전자 제품을 빠르고 효율적으로 테스트하고 프로토타입을 만들어야 하는 중소기업, 스타트업 및 기업가들에게 적합합니다.

결론적으로, JIETENG 프로토타입 PCB 어셈블리는 다양한 제품 응용 기회와 시나리오에 적합한 고품질 인쇄판 어셈블리입니다.그것은 중국에서 제조되고 HASL 표면 완공과 흰색 실크 스크린 색으로 제공됩니다.이 제품은 PCB 두께 1.6mm, 최소 구멍 크기가 0.2mm, PCB 크기가 100mm * 100mm로 모든 인쇄 회로 조립 필요에 대한 다재다능하고 신뢰할 수있는 제품입니다.

사용자 정의:

• 인쇄 회로 조립 장치:우리의 프로토타입 PCB 조립 제품은 전자 장치에 대한 신뢰할 수있는 인쇄 회로 조립을 제공합니다.
• PCB 프로토 타입 제조:당신은 PCB 재료, 구리 무게, 표면 완성도, 그리고 최소 구멍 크기를 포함하여 당신의 특정 요구 사항에 따라 프로토 타입 PCB 조립을 사용자 정의 할 수 있습니다.
• PCB 조립 제조:우리의 프로토타입 PCB 조립은 고품질 재료와 첨단 기술로 중국에서 제조됩니다.

제품 속성:

• 브랜드 이름:JIETENG
• 모델 번호:원형 PCB 조립
• 원산지:중국
• 분 구멍 크기:00.2mm
• 표면 마감:HASL
• PCB 재료:FR4
• 구리 무게:1온스
• 반지 반지:00.1mm

지원 및 서비스:

우리의 프로토타입 PCB 조립 제품은 제품 개발 과정이 가능한 한 원활하고 효율적으로 이루어질 수 있도록 설계된 포괄적인 기술 지원 및 서비스와 함께 제공됩니다.우리의 전문가 팀은 프로젝트의 설계 및 조립 단계에서 발생할 수있는 모든 기술적 문제에 대한 지침과 지원을 제공 할 수 있습니다..

우리는 설계 검증, 프로토타입 제작 및 테스트를 포함하여 프로토타입 PCB 조립을 최적화하는 데 도움이되는 다양한 서비스를 제공합니다.저희 팀은 또한 부품 소싱과 공급망 관리에 도움을 줄 수 있습니다. 가장 경쟁력 있는 가격에 최고의 재료를 찾는 데 도움이 됩니다..

또한, 우리는 기능 테스트, 검사 및 품질 통제를 포함한 다양한 조립 후 서비스를 제공합니다.우리의 목표는 당신의 프로토타입 PCB 조립이 필요한 모든 산업 표준을 충족하고 최종 제품에서 사용할 준비가되어 있는지 확인하는 것입니다..

포장 및 운송:

제품 패키지:

프로토타입 PCB 조립 제품은 운송 중에 회로 보드에 손상을 방지하기 위해 반 정적 가방에 포장됩니다. 가방은 밀폐되고 제품 이름이 표시됩니다.양, 그리고 다른 관련 정보. 가방은 운송 중에 추가적인 보호를 제공하기 위해 견고한 고지 상자에 배치됩니다.

운송:

우리 회사는 신뢰할 수 있는 운송 수송사를 사용하여 프로토타입 PCB 조립 제품이 목적지에 안전하고 시간에 도착하도록 보장합니다.고객들에게 추적 번호를 제공하여 배송의 진행을 추적할 수 있습니다.배송 비용은 목적지와 패키지의 무게에 따라 계산됩니다.

FAQ:

Q1: 프로토타입 PCB 조립의 브랜드 이름은 무엇입니까?

A1: 이 제품의 브랜드 이름은 JIETENG입니다.

Q2: 프로토타입 PCB 조립체의 모델 번호는 무엇입니까?

A2: 이 제품의 모델 번호는 PCB 조립 프로토 타입입니다.

Q3: 프로토타입 PCB 조립체는 어디에서 제조됩니까?

A3: 원형 PCB 조립체는 중국에서 제조됩니다.

Q4: 프로토타입 PCB 조립에 대한 납품 시간은 무엇입니까?

A4: 이 제품의 납품 시간은 주문의 양과 복잡성에 달려 있습니다. 자세한 내용은 고객 서비스와 연락하십시오.

Q5: 프로토타입 PCB 조립에 대한 최소 주문 양은 무엇입니까?

A5: 이 제품에는 최소 주문량이 없습니다. 그러나 더 큰 주문은 할인 혜택을 받을 수 있습니다. 자세한 내용은 고객 서비스와 연락하십시오.
