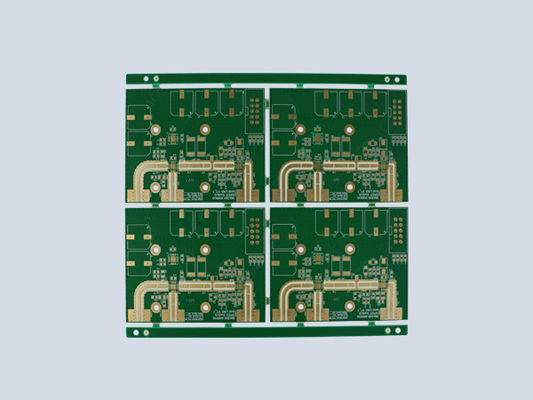

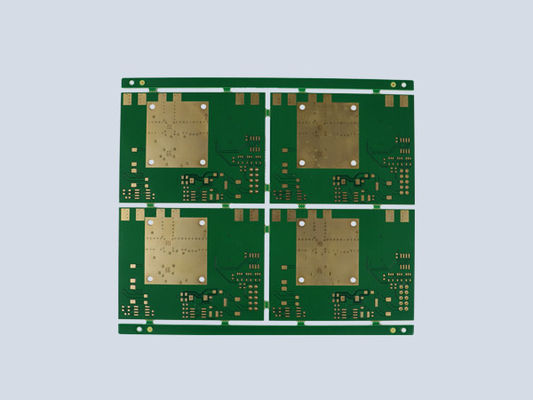

장치 인코더 회로판 3.2mm 두께 HASL 표면 마무리 4oz 구리 틴 스프레이 PCB
| 원래 장소 | 중국 센즈헨 |
|---|---|
| 브랜드 이름 | JIETENG |
| 인증 | UL ROHS ISO9001 TS16949 |
| Model Number | High Frequency PCBs |
| 최소 주문 수량 | 5 PC |
| 가격 | 0.8-6USD/piece |
| 포장 세부 사항 | 비어 있는 통, 진공포장된 |
| 배달 시간 | 배송까지 영업일 기준 5~8일 |
| 지불 조건 | 전신환, 웨스턴 유니온, |
| 공급 능력 | 1000 PC / 일 |
무료 샘플 및 쿠폰을 원하시면 저에게 연락하십시오.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
우려 사항이 있는 경우 24시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 임피던스 제어 | ±10% | 레이어 | 4 |
|---|---|---|---|
| 포장 | 진공 포장, 버블백, 카톤박스 | 용접 마스크 색상 | 녹색 |
| 소재 | FR4 높이 TG,Tg180 | 민 구멍 치수 | 0.2 밀리미터 |
| 민 트레이스폭 / 공간 | 3/3MIL | 구리 두께 | 4 온스 |
| 판 두께 | 3.2 밀리미터 | 표면 가공 | HASL |
| 사용 | OEM 전자, 통신 PCB | ||
| 강조하다 | 4oz 구리 장치 인코더 회로판,3.2mm 두꺼운 장치 인코더 회로판,HASL 표면 가공 틴 스프레이 PCB |
||
제품 설명
제품 설명:
고주파 PCB는 ± 10%의 임피던스 제어로 설계되어 신호의 무결성과 일관성을 보장합니다. 이 회로 보드의 구리 두께는 4 온스입니다.우수한 열 성능과 전력 처리 기능을 제공합니다..
우리는 진공 포장, 거품 봉지 및 카튼을 포함하여 고주파 회로 보드에 대한 다양한 포장 옵션을 제공합니다. 이것은 PCB가 안전하고 신뢰할 수 있도록 제공되도록합니다.사용 준비.
이 고주파 인쇄 회로 보드의 표면 처리는 HASL이고, 층 수는 4개입니다. 간단한 단일층 보드나 복잡한 다층 보드가 필요하든,우리는 당신의 필요를 충족시킬 수 있습니다.
간단히 말해서, 우리의 고주파 회로 보드는 10GHz까지의 주파수 범위의 고속 인쇄 회로 보드를 위해 설계되었습니다.이 고주파 인쇄 회로 보드는 낮은 다이 일렉트릭 상수 및 손실 촉매 물질로 만들어집니다, 낮은 신호 손실과 우수한 전기 성능을 제공 할 수 있습니다. ± 10%의 임피던스 제어, 다양한 구리 두께와 포장 및 표면 처리 옵션,우리의 고속 인쇄 회로 보드는 다양한 응용 프로그램에 대한 완벽한 선택입니다.
특징:
- 제품명: 고주파 PCB
- 판 두께: 3.2mm
- 표면 마감: HASL
- 솔더 마스크 색상: 녹색
- 포장: 진공 포장, 거품 봉지, 카튼 상자
- 레이어: 4
기술 매개 변수:
| 제품 속성 | 기술 매개 변수 |
| 제품 이름 | 고성능 인쇄회로판, 고주파 PCB, 고속 인쇄판 |
| 소재 | FR4 |
| 레이어 | 4 |
| 판 두께 | 30.2mm |
| 구리 두께 | 4온스 |
| 분 구멍 크기 | 00.2mm |
| 임페던스 제어 | ±10% |
| 표면 마감 | HASL |
| 솔더 마스크 색상 | 녹색 |
| 실크 스크린 색상 | 흰색 |
| 포장 | 진공 포장, 거품 봉지, 카튼 상자 |
응용 프로그램:
고주파 PCB는 다양한 응용 기회와 시나리오를 위해 설계되었습니다. 이 회로 보드는 고주파 통신 시스템, 의료 장치,항공우주 및 방위 시스템고성능 인쇄 회로 보드는 고속 신호 처리를 제공하기 위해 설계되었으며 고주파 신호를 쉽게 처리 할 수 있습니다.
고성능 인쇄 회로 보드는 진공 포장, 거품 봉지 및 카튼 상자 등 다양한 패키지 옵션에서 사용할 수 있습니다.이 회로 보드는 또한 녹색과 같은 다른 용접 마스크 색상으로 제공됩니다., 파란색, 흰색, 검은색 등 고성능 인쇄 회로 보드는 최소 구멍 크기가 0.2mm이며 최소 흔적 너비 / 공간은 3/3mil입니다.이러한 특징은 이러한 회로 보드를 매우 신뢰할 수 있고 효율적인.
고성능 인쇄 회로 보드는 광범위한 응용 분야에서 사용하기에 적합합니다. 이러한 회로 보드는 5G 통신 시스템, 레이더 시스템,위성 통신 시스템고성능 인쇄 회로 보드 또한 MRI 기계, X-ray 기계 및 기타 의료 영상 시스템과 같은 의료 장치에 사용하기에 이상적입니다.이 회로 보드는 무인 항공기와 같은 항공 우주 및 방위 시스템에도 사용됩니다.미사일, 위성.
결론적으로, JTETENG의 고주파 PCB는 고속 회로 보드의 요구 사항을 충족하도록 설계된 고성능 인쇄 회로 보드입니다.이 회로 보드는 광범위한 응용 기회와 시나리오에서 사용하기에 적합합니다.고성능 인쇄 회로 보드는 매우 신뢰할 수 있고 효과적이며 다양한 패키지 옵션과 솔더 마스크 색상으로 제공됩니다.고성능 인쇄 회로 보드는 최소 구멍 크기가 0입니다.2mm 및 최소 흔적 너비 / 공간 3/3 밀리. 이 회로 보드는 고주파 애플리케이션에 대한 완벽한 솔루션입니다.
포장 및 운송:
제품 패키지:
우리 고주파 PCB는 안전한 배송을 보장하기 위해 신중하게 포장됩니다. 각 PCB는 반 정적 가방에 포장되어 보호 스폼 패딩이있는 견고한 고지 상자에 배치됩니다.그 후 상자 는 밀폐 되고 필요 한 운송 정보 로 표시 됩니다.
운송:
우리는 우리의 고주파 PCB를 전 세계 배송을 제공합니다. 모든 주문은 신속하고 안전한 배달을 보장하기 위해 신뢰할 수 있고 평판 좋은 택배 서비스를 통해 배송됩니다.배송 비용은 목적지와 주문 무게에 따라 달라집니다.고객들은 그들의 운송의 진행을 모니터링하기 위해 추적 번호를 제공받을 것입니다.
FAQ:
Q:고주파 PCB의 브랜드 이름은 무엇입니까?
A:고주파 PCB의 브랜드 이름은 JIETENG입니다.
Q:고주파 PCB의 모델 번호는 무엇입니까?
A:고주파 PCB의 모델 번호는 고주파 PCB입니다.
Q:고주파 PCB는 어디서 생산되는가?
A:고주파 PCB는 중국에서 생산됩니다.
Q:고주파 PCB의 주요 특징은 무엇입니까?
A:고주파 PCB의 주요 특징은 높은 주파수 성능, 낮은 신호 손실 및 우수한 열 안정성입니다.
Q:고주파 PCB는 어떤 용도로 적합합니까?
A:고주파 PCB는 무선 통신, 레이더 시스템 및 위성 통신을 포함한 다양한 응용 프로그램에 적합합니다.
