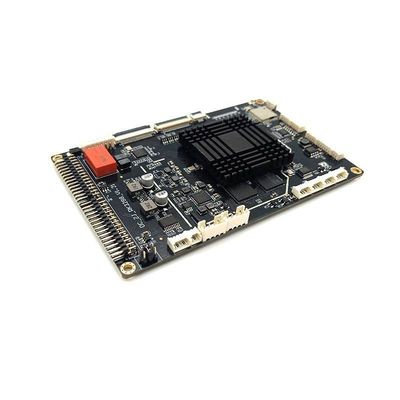

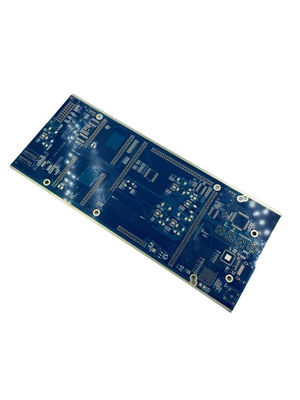

BMS 2-20 층 다층 필터 PCB 제조 1-4 온스 구리 두께 보드 두께 4.0

원래 장소 중국 센즈헨
브랜드 이름 JIETENG
인증 ISO/TS16949/RoHS
Model Number Multilayer PCB Fabrication
Minimum Order Quantity 5 pcs
가격 0.8-6USD/piece
Packaging Details Blank carton, vacuum packed
Delivery Time 5-7 working day
Payment Terms T/T, Western Union,
Supply Ability 360000 square meters / year

무료 샘플 및 쿠폰을 원하시면 저에게 연락하십시오.

왓츠앱:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

우려 사항이 있는 경우 24시간 온라인 도움말을 제공합니다.

x
제품 상세 정보
Copper Thickness 1-4oz Min. Hole Size 0.2mm
Material High TG FR4, Halogen Free, Rogers, Board Thickness 4.0mm
Layer Count 2-20 Surface Finish HASL, ENIG, OSP, Immersion Silver, Immersion Tin, Etc.
Solder mask Green,blue Type Customizable,BMS,Electronic Board
Silkscreen White
강조하다

BMS 다층 필터 PCB

,

2-20층 다층 필터 PCB

,

1-4oz 다층 필터 PCB

메시지를 남겨주세요
제품 설명

제품 설명:

실크 스크린 컬러 옵션에는 흰색, 검은색, 노란색 등이 있습니다. 디자인 요구 사항에 맞는 색상을 선택하여 제품을 돋보이게 할 수 있습니다.

우리의 다층 PCB 제조 서비스는 임피던스 컨트롤을 제공합니다. 이것은 당신의 보드의 전기적 특성이 시간이 지남에 따라 안정적으로 유지되도록 보장합니다.이 특징은 고주파 신호 또는 고속 처리.

0.1mm의 최소 라인 폭은 당신의 보드가 정확하고 정확한 회로를 가질 것을 보장합니다. 이것은 높은 정확성과 복잡성을 필요로 하는 응용 프로그램에 이상적입니다.마이크로프로세서 또는 디지털 신호 프로세서와 같이.

우리의 다층 PCB 제조 서비스는 0.2-3.2mm의 보드 두께 범위를 제공합니다.이 범위는 당신의 디자인에 대한 유연성을 제공하고 당신의 보드가 당신의 응용 프로그램에 대한 이상적인 두께를 가질 것을 보장.

표면 마무리 옵션은 HASL, ENIG, OSP, 몰입 은, 몰입 틴, 그리고 더 많은 것을 포함합니다.이 옵션은 보드를 보호하고 응용 프로그램에서 최적의 성능을 보장합니다.

다층 PCB 제조에서 우리는 고객에게 고품질의 다층 인쇄 회로 보드를 제공하는 것을 자랑스럽게 생각합니다. 우리의 광범위한 경험과 전문 지식으로,우리는 당신의 필요에 맞는 완벽한 보드를 디자인하고 제조하는 데 도움을 줄 수 있습니다..



기술 매개 변수:

표면 마감 HASL, ENIG, OSP, 몰입 은, 몰입 진, 등
실크 스크린 색상 흰색, 검은색, 노란색 등등
미니 라인 스피싱 00.1mm
판 두께 00.2-3.2mm
임페던스 제어
솔더 마스크 색상 녹색, 파란색, 흰색, 검은색, 빨간색, 등등
구리 두께 1~4온스
라인 너비 00.1mm
소재 FR4, 고 TG FR4, 할로겐 자유, 로저스 등
구멍 크기 00.2mm

우리 회사는 다단계 인쇄 와이어링 보드 제작, 다단계 인쇄 회로 보드 생산, 다단계 PCB 제조에 전문입니다.



응용 프로그램:

커스터마이징 가능한 외관 외에도, 우리의 다층 PCB 제조 제품은 또한 모든 계층에서 일관된 성능을 보장하는 임피던스 제어 기능을 제공합니다.원판 두께가 0에서 0까지0.2mm에서 3.2mm까지, 2에서 20까지 층을 셀 수 있습니다. 여러분의 필요에 완벽하게 맞는 다단계 프린트 된 배선판을 만들 수 있습니다.

우리의 다층 PCB 제조 제품은 다양한 응용 분야에 이상적입니다. 복잡한 전자 프로젝트, 새로운 제품을 개발하는 작업을 수행하든,또는 단순히 귀하의 비즈니스에 대한 신뢰할 수있는 회로 보드가 필요합니다, 우리의 제품은 완벽한 선택입니다.

우리의 다층 PCB 제조 제품이 뛰어난 시나리오는 다음을 포함합니다:

  • 소비자 전자제품 생산
  • 산업 자동화 장비
  • 의료기기 제조
  • 항공 우주 및 국방 프로젝트
  • 전기통신 장비

우리의 다층 PCB 제조 제품은 다양한 산업 및 응용 프로그램의 요구를 충족하도록 설계되었습니다.당신은 JTETENG을 신뢰할 수 있습니다 다층 PCB 제조에서 최고의 제공.



사용자 정의:

우리의 JIETENG 다층 PCB 제조는 당신의 다층 PCB 부품 조립 필요에 완벽한 최고 수준의 제품입니다.우리의 다단계 인쇄 회로 보드 제조 서비스는 당신이 당신의 특정 필요에 맞는 완벽한 제품을 얻을 수 있도록 다양한 사용자 정의 옵션을 제공합니다.

우리의 다층 PCB 제조 서비스는 자랑스럽게 중국에서 만들어졌으며 FR4, High TG FR4, Halogen Free, Rogers 등과 같은 최고 품질의 재료만 사용합니다.우리는 2에서 20까지의 계층 수를 제공하고 최소 줄 너비 0.1mm의 정확성을 보장합니다.

우리의 다층 PCB 제조 서비스 또한 흰색, 검은색, 노란색, 그리고 더 많은 등 실크 스크린 색상 옵션의 다양성을 제공합니다. 당신은 또한 HASL와 같은 표면 완공의 범위에서 선택할 수 있습니다.ENIG, OSP, Immersion Silver, Immersion Tin, 그리고 더 많은 것이 당신의 제품이 원하는 사양을 충족하는지 확인합니다.



포장 및 운송:

제품 패키지:

다층 PCB 제조 제품은 운송 중에 손상을 방지하기 위해 충분한 패딩을 가진 견고한 고판 상자에 포장됩니다.제품은 완벽하게 고객에게 도착하도록 조심스럽게 밀폐됩니다..

운송:

다층 PCB 제조 제품은 고객에게 제공 된 추적 번호로 평판 좋은 택배 서비스를 통해 배송됩니다. 배송 시간은 목적지에 따라 다릅니다.하지만 고객들은 택배 서비스에서 제공하는 예상 시간 내에 상품이 도착할 것으로 기대할 수 있습니다.



FAQ:

Q1. PCB 요약에 필요한 정보는 무엇입니까?
A: 게르버 파일 및 기술 요구 사항, 예를 들어 PCB 재료, 두께, 구리 표면, 마스크 및 실크 스크린의 색상 등)
Q2. PCB 생산에 어떤 파일 형식이 허용됩니까?
A: 게르버 파일: CAM350 PCB 파일: 프로텔 99SE, PADS, CAD, 알티엄 디자이너
Q3. 내 파일은 안전합니까?
A: 귀하의 파일은 완전히 안전합니다. 우리는 프로세스 내내 고객의 지적 재산권을 보호합니다. 고객의 모든 파일은 결코 제3자에게 공유되지 않습니다.
