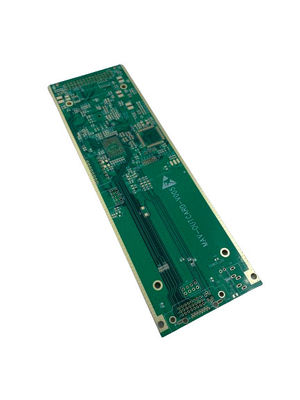

사용자 정의 가능한 블랙 솔더 마스크 휴대 전화 PCB 조립장 최소 오프레이션 0.2mm

Place of Origin China Shenzhen
브랜드 이름 JIETENG
인증 UL ROHS ISO9001 TS16949
Model Number PCB Board Assembly
Minimum Order Quantity 5 pcs
가격 0.2-6USD/piece
Packaging Details Blank carton, vacuum packed
Delivery Time 5-7 working day
Payment Terms T/T, Western Union
Supply Ability 10000PCS/DAY

무료 샘플 및 쿠폰을 원하시면 저에게 연락하십시오.

왓츠앱:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

우려 사항이 있는 경우 24시간 온라인 도움말을 제공합니다.

x
제품 상세 정보
Assembly Type SMT, Through Hole, Mixed Surface Finish HASL, ENIG, OSP,
Solder Mask Color Green, White, Black, Etc. Board Thickness 0.2mm-3.2mm
Product Name PCB Board Assembly Min. Hole Size 0.2mm
테스트 탐침을 날리는 AOI, 엑스레이 민. 선 폭 / 공간 3 mil/3mil
서비스 원 스톱 서비스, ODM과 OEM
강조하다

휴대 전화 PCB 조립

,

커스터마이징 가능한 블랙 솔더 마스크 PCB 조립

,

최소 오프레처 0.2mm PCB 조립

메시지를 남겨주세요
제품 설명

제품 설명:

이 제품의 특징 중 하나는 다양한 테스트 옵션입니다.고객들은 회로 보드 조립이 가장 높은 수준의 기능과 신뢰성을 보장하기 위해 철저히 테스트 될 것이라고 확신 할 수 있습니다..

PCB 보드 어셈블리 제품은 1 년 보증으로 마음의 평화를 제공하여 고객이 투자금이 보호된다는 것을 믿을 수 있습니다.

작은 프로젝트이든 대규모 생산이든 PCB 보드 조립 제품은 회로 보드 조립 필요에 대한 선택입니다.철저한 검사, 그리고 신뢰할 수 있는 보증, 고객은 회로 보드 조립이 최고 수준의 성능을 발휘할 것이라고 믿을 수 있습니다.



기술 매개 변수:

기술 매개 변수 설명
판 두께 00.2mm-3.2mm
라인 너비/공간 3 밀리 / 3 밀리
구리 두께 1/2온스-4온스
구멍 크기 00.2mm
보증 1년
소재 FR4, 알루미늄, 로저스
집합형 SMT, 구멍을 통해, 혼합
솔더 마스크 색상 녹색, 흰색, 검은색
제품 이름 PCB 보드 조립
표면 마감 HASL, ENIG, OSP

이 기술 매개 변수 표는 PCB 제조 또는 PCBA 제조 공정으로도 알려진 회로 보드 조립 제품에 대한 것입니다.



응용 프로그램:



PCBA 제조 프로세스는 특정 설계 요구 사항에 따라 PCB 보드에 다양한 전자 구성 요소를 조립하는 것을 포함합니다.JIETENG PCB 보드 조립 제품은 최소 구멍 크기가 0으로 설계되었습니다..2mm 및 최소 라인 너비 / 공간 3 밀리 / 3 밀리. 이것은 정확하고 정확한 전자 부품이 필요한 장치에 사용하기에 적합합니다.

PCB 보드 조립 제품 또한 HASL, ENIG, OSP 등과 같은 다른 표면 완공으로 설계됩니다.이 표면 마감은 산화로부터 PCB 보드를 보호하고 장기 신뢰성을 보장하는 데 사용됩니다..

JIETENG PCB 보드 조립 제품의 테스트 프로세스는 AOI, X-Ray, Flying Probe 등 다양한 방법을 포함합니다.이러한 테스트 방법은 제품이 고품질이며 요구되는 표준을 충족하는지 확인합니다..

PCB 보드 조립 제품은 다음과 같은 광범위한 응용 분야에 사용할 수 있습니다.

  • 소비자 전자제품
  • 의료기기
  • 산업 자동화
  • 자동차
  • 항공우주 및 국방

당신이 PCBA 제조 프로세스, PCBA 제조 프로세스, 또는 인쇄 회로 보드 제조를 찾고 있는지 여부, JIETENG PCB 보드 조립 제품은 훌륭한 선택입니다.믿을 수 있습니다., 고품질이며, 다양한 전자 장치의 특수한 요구를 충족하도록 설계되었습니다.



사용자 정의:



PCB 보드 조립을 인쇄 회로 보드 제조의 신뢰할 수있는 브랜드인 JIETENG과 맞춤화하십시오.우리의 PCBA 제조 프로세스는 높은 품질과 신뢰할 수있는 PCB 제조를 보장합니다.

중국에서 생산된 PCB 보드 조립은 여러분의 요구사항을 충족하도록 설계되었습니다. 우리는 1/2온스에서 4온스까지 다양한 구리 두께를 제공합니다.HASL와 같은 표면 마무리 옵션, ENIG, OSP, 그리고 더 많은 것들이 있습니다.

PCB 보드 조립은 1년 보증으로 보장됩니다. 우리는 또한 3mm / 3mm의 최소 라인 너비 / 공간에 맞춤화를 제공합니다.



포장 및 운송:



제품 패키지:

PCB 보드 어셈블리 제품은 전자기 충전으로 인한 손상을 방지하기 위해 안티 정적 가방에 안전하게 포장됩니다.그 후 가방을 견고 한 고지판 상자 에 넣고, 운송 도중 제품 을 보호 하기 위해 충분한 완충 물질 을 넣는다..

운송:

제품은 UPS 또는 FedEx와 같은 신뢰할 수 있고 평판 좋은 택배 서비스를 통해 배송됩니다. 배송 비용은 목적지와 패키지의 무게에 따라 계산됩니다.고객들은 그들의 운송물의 상태를 모니터링하기 위해 추적 번호를 받게 됩니다.배달 시간은 고객의 위치에 따라 달라질 수 있습니다.



FAQ:

Q1. PCB 요약에 필요한 정보는 무엇입니까?
A: 게르버 파일 및 기술 요구 사항, 예를 들어 PCB 재료, 두께, 구리 표면, 마스크 및 실크 스크린의 색상 등)
Q2. PCB 생산에 어떤 파일 형식이 허용됩니까?
A: 게르버 파일: CAM350 PCB 파일: 프로텔 99SE, PADS, CAD, 알티엄 디자이너
Q3. 내 파일은 안전합니까?
A: 귀하의 파일은 완전히 안전합니다. 우리는 프로세스 내내 고객의 지적 재산권을 보호합니다. 고객의 모든 파일은 결코 제3자에게 공유되지 않습니다.
