PCB 전자 회로 PCB 보드 국회 PCBA BOM 처리

  • PCB Electronic Circuit PCB Board Assembly PCBA BOM Processing
원래 장소 광동, 중국
브랜드 이름 JIETENG
인증 ISO/TS16949/RoHS/TS16949
모델 번호 PCBA 0003
최소 주문 수량 교섭할 수 있습니다
가격 negotiable
포장 세부 사항 외장 : 표준 통 포장, 인너 팩킹 :ESD는 불룩해집니다.
배달 시간 배달을 위한 5-10 일
지불 조건 교섭할 수 있습니다
공급 능력 50000개 부분 / 달

무료 샘플 및 쿠폰을 원하시면 저에게 연락하십시오.

왓츠앱:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

우려 사항이 있는 경우 24시간 온라인 도움말을 제공합니다.

x
제품 상세 정보
민. 행간 0.075mm 표면 마감 침지 금
타입 리튬 배터리 BMS 서비스 원스톱 서비스
이름 다층 인쇄 회로 기판 디자인 항목 ODM OEM은 PCBA를 이끌었습니다
강조하다

PCB 보드 국회를 처리하는 BOM

,

칩 PCB 보드 국회

,

PCBA 전자 회로 판 조립체
메시지를 남겨주세요
제품 설명

PCB 고주파수 회로 보드 PCBA 전자적 제품 개발 BOM 처리의 생산을 전문으로 하기

개관
본질적 항목
모델 번호 :
피크바 1002
타이핑하세요 :
가전 제품 피크바, 현명한 전자적 피크바
원산지 :
광동, 중국
브랜드명 :
JIETENG
공급자 타입 :
PCBA
구리 두께 :
1/2OZ 1OZ 2OZ 3OZ
이름 :
자동차 GPS 추적자 PCBA 업체
키워드 :
한 서비스 중지 Oem 인쇄 회로 판 어셈블리
층수 :
1,2,4,6, 최고 26까지 층
재료 :
유리 에폭시, FR4 높은 Tg, 순응한 로에스, 알루미늄, 로저스, 기타 등등인 FR-4
애플리케이션 :
전자장치
PCB 타입 :
열심히, 탄력적, 경성-연성
형성하세요 :
어떠한 형태 : 라운드, 슬롯, 차단, 복잡하, 불규칙하, 기타 등등인 직사각형
판 두께 :
0.4~4.0mm
PCBA 서비스 :
SMD SMT 하락 구성품 어셈블리
증명하세요 :
ISO9001/Iso14001/CE/ROHS
PCB 테신칼 능력
레이어
대량 생산 : 2~58 레이어 / 파일럿 실행 : 64 층
맥스. 두께
대량 생산 : 394 밀리리터 (10mm) / 파일럿 실행 : 17.5 밀리미터
재료
FR-4 (수준 FR4, 미드-트그 FR4, 하이-트그 FR4, 무연성 조립 원료), 충전된 무할로겐, 세라믹, 테플론, 폴리이미드, BT, PPO, PPE, 하이브리드이, 부분적 혼합체, 기타 등등.
민. 폭 / 간격
인너 레이어 : 3 mil/3mil (HOZ), 외층 : 4 mil/4mil(1OZ)
맥스. 구리 두께
UL은 증명했습니다 : 6.0 항공 회사 코드 / 파일럿 실행 : 12OZ
민. 구멍 치수
기계 드릴 : 8 밀리리터(0.2mm) 레이저 천공기 : 3 밀리리터(0.075mm)
맥스. 패널 사이즈
1150 밀리미터 × 560 밀리미터
종횡비
18:1
표면가공도
침지 금, 침적식 주석, OSP, ENIG + OSP, 이머젼 실버, ENEPIG, 골드 핑거인 HASL
특수공정
매설 구멍, 막힌 구멍, 내장된 저항, 내장된 성능, 하이브리드이, 부분적 혼합체, 부분적 고밀도, 뒤쪽 드릴링 . 그리고
저항 제어
PCBA 기술 용량
SMT
위치 결정 정밀도 :20 um
성분 사이즈 :0.4×0.2mm(01005) - 130×79mm, 플립칩, QFP, BGA, 팝
맥스. 구성장치 높이 : 다음25 밀리미터
맥스. PCB 사이즈 :680×500mm
민. PCB 사이즈 :어떤 제한되지 않은 것
PCB 두께 :0.3 6 밀리미터에
PCB 중량 :3KG
파형 솔더
맥스. PCB 폭 :450 밀리미터
민. PCB 폭 : 어떤 제한되지 않은 것
구성장치 높이 :상위 120 밀리미터 / Bot 15 밀리미터
걱정 땜납
메탈 타입 :부분, 전체, 인레이는 옆으로 비켜 피합니다
금속 재료 :구리, 알루미늄
표면가공도 :스킨을 도금처리하는 Au, 도금 가느다란 조각을 도금처리하기
가압장착
공기 팽창 부레 비율 :20% 이하
언론 범위 :0-50KN
맥스. PCB 사이즈 :800X600mm
테스트
ICT, 탐침 비행, 번인, 기능 테스트, 온도 사이클링

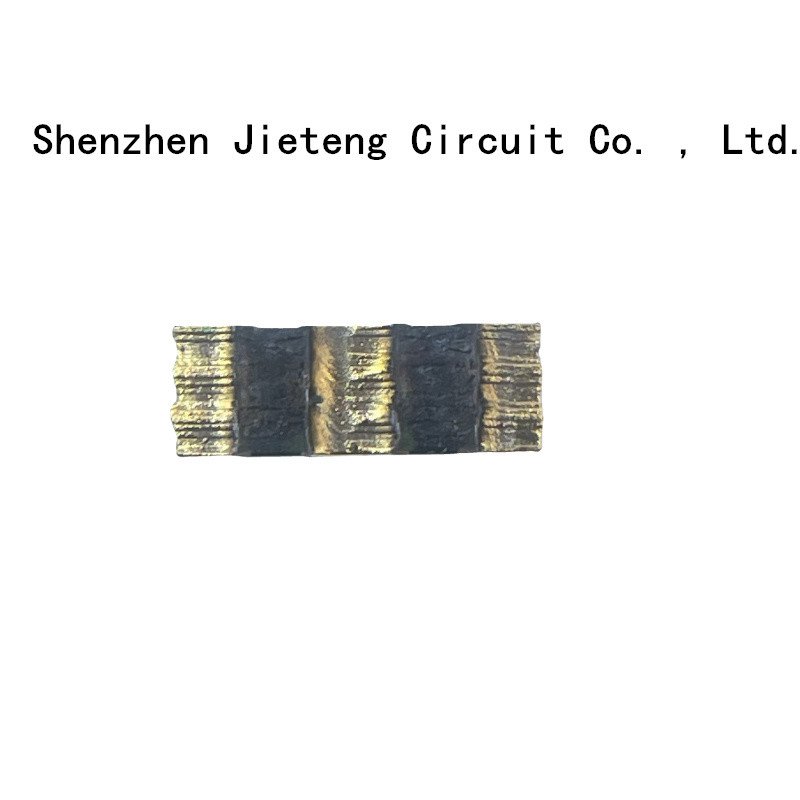

PCB 전자 회로 PCB 보드 국회 PCBA BOM 처리 0
