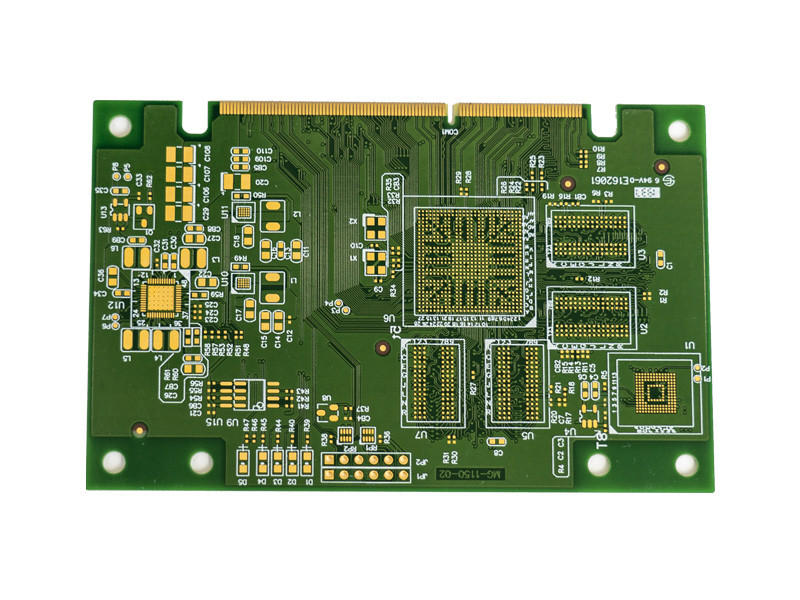

각종 통신용 전자제품용 FR4 High TG 다층 인쇄회로판

제품 설명:
고주파 인쇄 회로 보드 (High-frequency printed circuit board, PCB) 는 다양한 전자 장치에서 사용되는 고성능 메인 보드이며, 2층에서 22층까지의 계층이 있습니다.그것은 다양한 산업 / 항공 우주 응용 프로그램의 엄격한 요구 사항을 충족하도록 설계되었습니다., 극히 정밀한 라인 너비 3mil 및 최소 오프레이션 0.1mm. 고주파 PCB는 또한 녹색, 흰색, 검은색, 파란색, 빨간색 및 노란색 용접 마스크를 포함한 다양한 색상으로 제공됩니다..또한 항공, 해상 또는 익스프레스로 빠르고 편리하게 배달 할 수 있습니다. 고주파 인쇄 회로 보드는 다양한 전자 제품의 중요한 부분입니다.안정적이고 오래 지속되는 성능을 제공합니다..

적용:
지에 텐의 PCB05 고주파 인쇄 회로 보드는 최고 품질과 신뢰성 기준을 충족하도록 설계되었습니다.내구성 높은 주파수 고속 재료로 만들어졌으며 170 °C까지 온도에 견딜 수 있습니다.고주파 인쇄 회로 보드는 또한 0.4-3.0mm의 보드 두께와 3mil의 최소 라인 간격이 있습니다.그리고 표면 처리 HASL 될 수 있습니다, ENIG, OSP, 몰입 은 또는 금 손가락. 이 고 주파수 인쇄 회로 보드는 메인 보드 PCB 및 다른 PCB를 포함하여 다양한 응용 프로그램에 적합합니다.

사용자 정의:
Jieteng 고 주파수 인쇄 회로 보드 (모델: PCB05) 는 전자 프로젝트의 이상적인 솔루션입니다. 이 제품은 중국에서 제조되고 공기 / 바다 / 익스프레스에 의해 배송 될 수 있습니다.다양한 실크 스크린 색상 (백색/검은색/노란색) 에 제공됩니다., 표면 처리 (HASL/ENIG/OSP/잠수 은/금 손가락), 층 수 (2-22) 및 판 두께 범위 0.4-3.0 mm.

우리의 고주파 인쇄 회로 보드는 당신의 특정 요구를 충족하도록 설계되었습니다. 그것은 내구적이고 신뢰할 수 있으며, 복잡한 전자 프로젝트에 완벽합니다.고품질의 제품을 받을 수 있습니다., 정밀한 고주파 회로 보드 생산.

FAQ:
Q1. PCB 요약에 필요한 정보는 무엇입니까?
A: 게르버 파일 및 기술 요구 사항, 예를 들어 PCB 재료, 두께, 구리 표면, 마스크 및 실크 스크린의 색상 등)
Q2. PCB 생산에 어떤 파일 형식이 허용됩니까?
A: 게르버 파일: CAM350 PCB 파일: 프로텔 99SE, PADS, CAD, 알티엄 디자이너
Q3. 내 파일은 안전합니까?
A: 귀하의 파일은 완전히 안전합니다. 우리는 프로세스 내내 고객의 지적 재산권을 보호합니다. 고객의 모든 파일은 결코 제3자에게 공유되지 않습니다.
Q4. 최소 주문 양은 얼마입니까?
A: 우리 회사에는 최소 주문량이 없습니다. 우리는 유연하게 크고 작은 팩 생산을 처리 할 수 있습니다.
Q5. 배송 비용은 얼마입니까?
A: 배송 비용은 목적지, 무게 및 상품의 포장 크기에 달려 있습니다. 당신이 우리에게 요금을 제공 할 필요가 있다면, 저희에게 알려주세요.
Q6. 우리 브랜드는 무엇입니까?
A: 지에팅 회로 회사, Ltd
