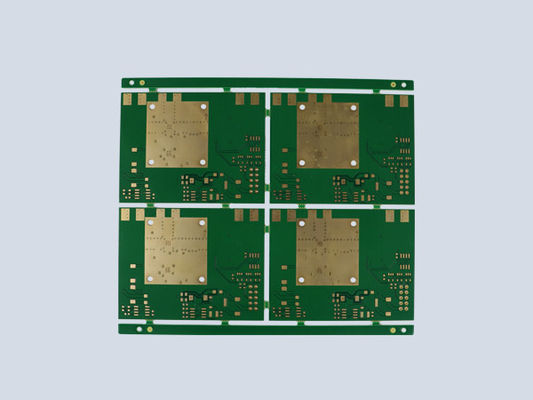

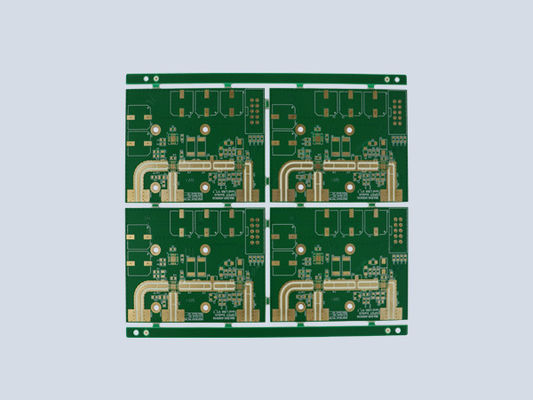

0.3-3.0mm 두께 다층 PCB와 백색 솔더 마스크 및 실크 스크린 색상 옵션

고 주파수 및 고 성능 다층 인쇄 회로 보드, 두께 0.3-3.0mm

제품 설명:

고주파 인쇄 회로 보드 (High-frequency printed circuit board, PCB) 는 다양한 전자 장치에서 사용되는 고성능 메인 보드이며, 2층에서 22층까지의 계층이 있습니다.그것은 다양한 산업 / 항공 우주 응용 프로그램의 엄격한 요구 사항을 충족하도록 설계되었습니다., 극도로 정밀한 라인 너비 3mil 및 최소 개도 0.1mm. 고주파 PCB는 또한 녹색, 흰색, 검은색, 파란색, 빨간색 및 노란색 용접 마스크를 포함하여 다양한 색상으로 제공됩니다..또한, 그것은 빠르고 편리하게 공기, 바다 또는 익스프레스에 의해 배달 될 수 있습니다. 안정적이고 오래 지속되는 성능을 제공하는 제품.

적용:

지에 텐의 PCB05 고주파 인쇄 회로 보드는 최고 품질과 신뢰성 기준을 충족하도록 설계되었습니다.그것은 내구성 높은 주파수 고속 재료로 만들어졌으며 최대 180 ° C까지 온도에 견딜 수 있습니다.고주파 인쇄 회로 보드는 또한 0.4-3.0mm의 보드 두께와 3mil의 최소 라인 간격을 가지고 있습니다.그리고 표면 처리 HASL 될 수 있습니다, ENIG, OSP, 몰입 은 또는 금 손가락. 이 고 주파수 인쇄 회로 보드는 메인 보드 PCB 및 다른 PCB를 포함하여 다양한 응용 프로그램에 적합합니다.

사용자 정의:

Jieteng 고주파 인쇄 회로 보드 (모델: PCB05) 는 전자 프로젝트의 이상적인 솔루션입니다. 이 제품은 중국에서 제조되며 항공 / 해상 / 익스프레스로 배송 될 수 있습니다.다양한 실크 스크린 색상 (백색/검은색/노란색) 에 제공됩니다., 표면 처리 (HASL/ENIG/OSP/잠식 은/금 손가락), 층 수 (2-22) 및 판 두께 범위 0.4-3.0 mm.

우리의 고주파 인쇄 회로 보드는 당신의 특정 요구를 충족하도록 설계되었습니다. 그것은 내구적이고 신뢰할 수 있으며 복잡한 전자 프로젝트에 완벽합니다.고품질의 제품을 받을 수 있습니다., 정밀한 고주파 회로 보드 생산.

FAQ:

Q1: 다층 PCB 는 무엇입니까?
A1: 다층 PCB는 여러 층의 구리 필름으로 구성되어 있으며, 에포시 樹脂로 결합되어 있습니다.그것은 연결하고 전자 구성 요소를 라우팅하고 구성 요소 사이의 전기 경로를 제공 하는 데 사용됩니다.
Q2: 고주파 PCB의 브랜드 이름과 모델은 무엇입니까?
A2: 고주파 PCB의 브랜드 이름은 Jieteng이고 모델은 PCB05입니다.
Q3: 고주파 PCB는 어디서 생산됩니까?
A3: 고주파 PCB는 중국?? 진에서 생산됩니다.
Q4: 다층 PCB를 만드는 데 어떤 재료가 사용됩니까?
A4: 고주파 PCB를 만드는 데 사용되는 재료는 엽록체로 겹쳐진 구리 엽지이며, 에포시 樹脂로 결합됩니다.
Q5: 고주파 PCB의 목적은 무엇입니까?
A5: 고주파 PCB의 목적은 전자 구성 요소를 연결하고 경로를 지정하고 구성 요소 간의 전기 경로를 제공하는 것입니다.
