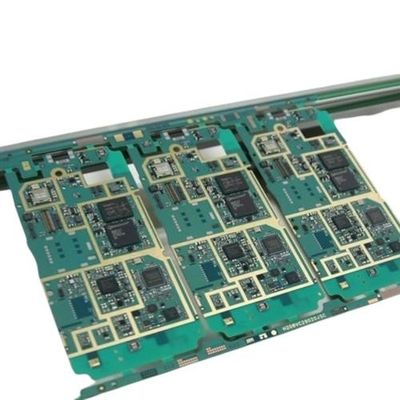

4층 혼합 압력 로저스 최소 구멍 0.2 전자 통신 제품 원형 PCB

제품 설명:

우리의 프로토타입 PCB 조립 제품은 그들의 프로젝트에 고품질 PCB를 필요로 하는 사람들을 위해 완벽합니다.당신은 당신의 프로젝트가 필요한 안정성과 신뢰성을 가질 것이라고 확신 할 수 있습니다.PCB는 일상적인 사용에 견딜 수 있도록 설계되어 다양한 응용 분야에 완벽한 선택입니다.

우리의 프로토타입 PCB 조립 제품의 주요 특징 중 하나는 비행 탐사 시험 기술의 사용입니다. 이 고급 테스트 방법은 PCB가 최고 품질을 보장합니다.그리고 목적대로 작동합니다.비행 탐사 시험은 PCB의 신속하고 정확한 테스트를 허용하는 비 파괴적인 테스트 방법이며, 예상대로 수행되도록합니다.

우리의 프로토타입 PCB 조립 제품의 또 다른 중요한 특징은 흰색 실크 스크린 색상을 사용하는 것입니다. 이 색상은 레이블, 로고 및 기타 중요한 정보를 PCB에 추가하는 데 적합합니다.흰색 은 매우 눈에 띄고 PCB 의 배경 색상 과 잘 대조 됩니다, 읽기 쉽고 이해하기 쉽다.

마지막으로, 우리의 프로토타입 PCB 조립 제품은 최소 0.1mm의 용접 마스크 브릿지를 갖추고 있습니다. 이것은 PCB가 원치 않는 브릿지 또는 쇼트에서 자유로울 수 있도록 보장하며 의도한대로 작동 할 것입니다.최소 용접 마스크 브릿지는 PCB의 신뢰성과 안정성을 보장하는 중요한 기능입니다.

요약하자면, 우리의 프로토타입 PCB 조립 제품은 프로젝트에 고품질 PCB를 필요로 하는 사람들에게 완벽한 선택입니다. 4층 PCB, 비행 탐사 시험 기술, 흰색 실크 스크린 색,그리고 0의 최소 용접 마스크 브릿지.1mm, 당신은 당신의 PCB가 최고 품질의 될 것이라고 확신 할 수 있습니다. 그리고 의도 된대로 작동합니다. 당신은 작은 프로젝트 또는 대규모 생산 실행에 PCB를 필요로 여부,우리의 프로토타입 PCB 조립 제품은 완벽한 선택입니다.

특징:

• 제품명: PCB 조립 프로토타입
• 시험 방법: 비행 탐사 시험
• 실크 스크린 색상: 흰색
• 미니 솔더 마스크 브릿지: 0.1mm
• PCB 층: 6층
• 구리 무게: 1온스

이 제품은 PCB 프로토타입 제조 및 인쇄 회로 조립에 이상적입니다.

기술 매개 변수:

이 표는 인쇄판 조립 제품의 기술적 매개 변수를 나타냅니다.이 매개 변수는 PCB 조립 제조 과정에서 중요하며 PCB 프로토 타입 제조에 관련이 있습니다..

응용 프로그램:

PCB 회로 보드는 PCB 프로토 타입 제조, 인쇄 회로 조립 등 다양한 응용 분야에 이상적입니다. 이 제품은 다양한 산업 분야에서 사용하기에 적합합니다.항공우주 분야를 포함하여, 통신, 의료 장비, 자동차, 그리고 더 많은 것.

PCB 회로 보드는 1.6mm의 두께를 가지고 있으며, 견고하고 신뢰할 수있는 제품입니다. 제품에 사용되는 실크스크린 색상은 흰색으로, 탁월한 대조와 가시성을 제공합니다.구성 요소를 쉽게 읽고 식별하는 것.

비행 탐사 시험 방법은 PCB 회로 보드를 테스트하는 데 사용되며 제품이 높은 품질 표준을 충족하는지 확인합니다. 이 시험 방법은 연속성을 검사하고,그리고 PCB 회로 보드에서 쇼트, 제품의 올바른 기능을 보장합니다.

PCB 회로 보드는 다양한 고객과 애플리케이션의 요구를 충족하도록 설계되었습니다.이 제품은 프로토타입을 만들고 제품을 테스트하는 데 적합합니다..

결론적으로, JIETENG의 PCB 회로 보드는 다양한 응용 프로그램에 이상적인 고품질 제품입니다. 이 제품은 FR4로 만들어집니다.흰색의 실크스크린. 비행 탐사 시험 방법은 제품을 테스트하는 데 사용됩니다. 높은 품질 표준을 충족하는지 확인합니다. PCB 프로토타입 제조, 인쇄 회로 조립,또는 다른 응용 프로그램이 제품은 당신을 위해 완벽합니다.

사용자 정의:

우리의 프로토타입 PCB 조립 제조 서비스는 높은 품질의 PCB 조립 제조 솔루션을 필요로하는 기업 및 개인의 요구를 충족하도록 설계되었습니다.최첨단 시설과 숙련된 전문가 팀으로, 우리는 당신의 PCB가 당신의 정확한 사양을 충족하는지 확인하기 위해 다양한 사용자 정의 옵션을 제공할 수 있습니다.

우리의 PCB는 다양한 크기와 구성에서 사용할 수 있으며, 우리는 귀하의 프로젝트에 대한 최선의 옵션을 결정하기 위해 귀하와 함께 일할 수 있습니다. 우리는 다음과 같은 다양한 사용자 정의 서비스를 제공합니다.

• 분 구멍 크기: 0.2mm
• 최소 선 너비/공간: 0.1mm/0.1mm
• 시험 방법: 비행 탐사 시험
• PCB 층: 6층

JTETENG에서 우리는 고객의 고유 한 요구를 충족시키는 고품질 PCB 조립 제조 솔루션을 고객에게 제공하기 위해 최선을 다하고 있습니다.우리의 제품과 서비스에 대해 더 많은 것을 배우기 위해 오늘 저희에게 연락하십시오., 그리고 우리의 경험이 많은 전문가와 귀하의 특정 요구 사항을 논의합니다.

지원 및 서비스:

프로토타입 PCB 조립 제품은 다음과 같은 다양한 기술 지원 및 서비스와 함께 제공됩니다.

- PCB 레이아웃 검토 및 제조 보조를 위한 설계

- 부품 공급 및 조달

- PCB 조립 및 시험

- 프로토타입 검증 및 디버깅

- 품질 관리 및 보장

- 맞춤형 포장 및 표기

- 기술 문서 및 사용 설명서

경험 많은 엔지니어 및 기술자 팀은 귀하의 프로젝트가 성공할 수 있도록 신속하고 효과적인 지원을 제공하기 위해 최선을 다합니다. 더 많은 정보를 위해 저희에게 연락하십시오.
