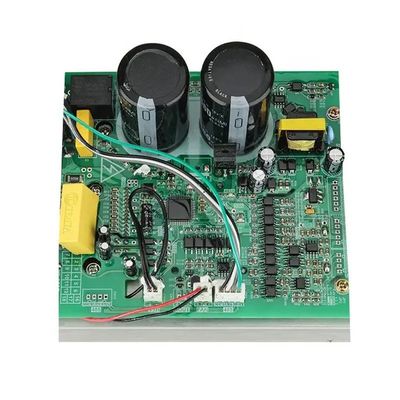

임페던스 제어 초록색 빨간색 파란색 솔더 마스크 3oz 구리 로저

무료 샘플 및 쿠폰을 원하시면 저에게 연락하십시오.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
우려 사항이 있는 경우 24시간 온라인 도움말을 제공합니다.
x임피던스 제어 | 그래요 | 레이어 총수 | 2-20 |
---|---|---|---|
용접 마스크 색상 | 블루.그린 등 | 민. 행간 | 00.1mm |
구멍 크기 | 0.2 밀리미터 | 표면 마감 | HASL, ENIG, OSP, 이머젼 실버, 침적식 주석, Etc. |
구리 두께 | 3 온스 | 실크 스트린 색 | 하얀, 검은, 노란, 기타 등등. |
시험 서비스 | AOI, E-test, 기능 테스트 등 | 적용 | 전자 제조 서비스 |
구성 요소 | 표면 실장 장치 | 솔더 마스크 | 하얀 검은 황록색 빨강 |
솔더 페이스트 인쇄 정확도 | ±0.05mm | PCB 사이즈 | 100mm*100mm |
조립과정 | 골라내어 붙이기 | 성분 피치 | 0.5 밀리미터 |
증가하는 방식 | 탑 마운트 | 마감 보드 두께 | 0.3mm-3.5mm |
PCB 표준 | IPC-II 표준 | 인증서 | ISO 9001:2015, RoHS, UL |
강조하다 | 임페던스 제어 다층 PCB,빨간색 파란색 솔더 마스크 다층 PCB,3온스 구리 다층 PCB |
제품 설명:
우리는 녹색, 파란색, 흰색, 검은색, 빨간색 등 다양한 솔더 마스크 컬러 옵션을 제공합니다. 디자인 및 브랜드 요구 사항에 맞는 색상을 선택하십시오.
우리의 멀티 레이어 PCB 제조 서비스는 FR4, High TG FR4, Halogen-Free, Rogers 등 다양한 재료 옵션을 제공합니다.귀하의 특정 애플리케이션 요구 사항에 가장 잘 맞는 재료를 선택.
표면 마감은 PCB에서 매우 중요합니다. 그리고 우리는 당신을 덮어 있습니다. 우리의 다층 PCB 제조 서비스는 HASL, ENIG, OSP, 몰입 은, 몰입 진,등등. 당신의 디자인과 응용 요구 사항에 맞는 표면 마무리 선택.
우리의 다층 PCB 제조 서비스는 0.2-3.2mm에서 시작하여 보드 두께 옵션을 제공합니다. 귀하의 특정 애플리케이션 요구 사항을 충족하는 보드 두께를 선택하십시오.
우리의 다층 PCB 제조 서비스로, 당신은 당신의 요구 사항을 충족하는 고품질 PCB를 확신 할 수 있습니다. 지금 저희에게 연락하고, 당신의 특정 요구 사항을 논의하자.
특징:
- 제품명: 다층 PCB 제조
- 레이어 수: 2-20
- 구리 두께: 1-4 온스
- 최소 선 너비 0.1mm
- 판 두께: 0.2-3.2mm
- 구멍 크기: 0.2mm
이 제품은 다층 PCB 구성 요소 조립, 다단계 인쇄 배선 보드 제작 및 다층 인쇄 회로 보드 생산에 이상적입니다.
응용 프로그램:
HASL, ENIG, OSP, Immersion Silver, Immersion Tin 등 다양한 표면 가공으로, 이 제품은 다양한 필요와 취향을 충족시킬 수 있습니다. 0.2-3의 보드 두께가 있습니다.2mm와 구리 두께 1-4ounce이 제품 은 0.1mm 의 최소 선 간격 으로 고밀도 회로 설계 를 할 수 있다.
다층 PCB 구성 요소 조립, 다층 PCB 제조 또는 다층 인쇄 회로 보드 생산에 관계없이 JIETENG의 PCB 회로 보드는 최고 품질의 결과를 제공할 수 있습니다.복잡한 설계와 회로들을 처리할 수 있습니다., 그리고 그 높은 정확도는 최종 제품이 요구 된 사양을 충족하는지 보장합니다.
JIETENG의 PCB 회로 보드의 제품 응용 기회와 시나리오는 광범위합니다. 스마트 폰, 컴퓨터, 태블릿 및 기타 전자 장치의 생산에 사용할 수 있습니다.자동차 산업은 엔진 제어 장치의 생산에 사용할 수 있습니다의료 산업은 의료기기, 이식 가능한 장치 및 진단 장비의 생산에 사용할 수 있습니다.통신 산업은 통신 장비 생산에 사용할 수 있습니다.항공우주산업은 항공전자, 내비게이션 시스템 및 통신 시스템의 생산에 사용할 수 있습니다.
사용자 정의:
지원 및 서비스:
다층 PCB 제조 제품 기술 지원 및 서비스는 다음을 포함합니다.
- 설계 검토 및 협의
- 재료 선택 및 PCB 스택업에 대한 지침
- 설계에 대한 특수한 요구사항에 대한 지원
- PCB 프로토타입 및 제품의 시험 및 분석
- 문제 해결 및 문제 해결
- 문서 및 기술 자원
- PCB 설계 및 제조에 관한 교육 및 교육
포장 및 운송:
제품 패키지:
- 모든 다층 PCB는 정적 전기에 의한 손상을 방지하기 위해 반 정적 가방에 포장됩니다.
- 그 후 반 정적 봉지는 보호 스폼 또는 거품 포장에 배치되어 운송 중에 PCB를 추가로 보호합니다.
- 마지막으로, 포장 된 PCB 는 운송 도중 손상을 방지 하기 위해 충분한 포장 을 갖춘 견고한 고지 박스에 배치 될 것 이다.
운송:
- 배송은 민감한 전자 부품 취급에 경험이 있는 신뢰할 수 있는 파트너가 처리할 것입니다.
- 고객들은 제품이 배송된 후에 추적 정보를 제공받아 진행과 예상 배송 날짜를 확인할 수 있습니다.
- 배송 중에 제품에 문제가 발생하면 고객과 함께 신속하고 효율적으로 문제를 해결합니다.
