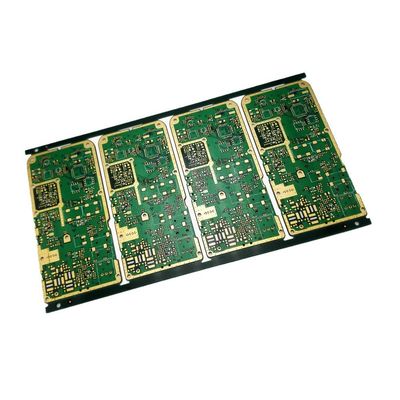

BGA 주파수 인쇄 회로 보드 0.2-3.2mm 로저스 / 타코닉 PCB 마이크로 웨브 PCB 보드

제품 설명:

우리의 고주파 PCB는 구리 두께 1-4ounce에서 제공되며, 충분한 전류 운반 용량과 열 분비를 보장합니다.보드의 최소 가로 가로와 가로는 3/3mm입니다., 이는 고속 신호의 정확한 라우팅을 허용하고 크로스 토크와 전자기 간섭을 줄입니다.

우리의 고주파 PCB는 HASL, ENIG, OSP 등을 포함한 여러 표면 마무리 옵션으로 제공됩니다.이 가공은 PCB의 용접성을 향상시키고 금속 표면의 품질을 향상시킵니다., 고주파 애플리케이션에 중요한. 우리의 고주파 PCB의 용접 마스크 색상은 귀하의 요구 사항에 따라 사용자 정의 될 수 있습니다. 우리는 녹색을 포함하여 다양한 색상을 제공합니다,파란색, 하얀색, 검은색, 그리고 더 많은. 용접 마스크는 염증으로부터 구리 흔적을 보호하고 용접 브릿지를 방지하는 데 도움이됩니다.

우리의 고주파 PCB 의 실크 스크린 색상 또한 사용자 정의 될 수 있습니다. 실크 스크린 인쇄는 PCB 표면에 텍스트, 기호 및 기타 정보를 인쇄하는 과정입니다.이것은 다른 구성 요소를 식별하고 보드에 배치하는 데 도움이됩니다, 보드를 조립하고 문제 해결을 더 쉽게합니다.

요약하자면, 우리의 고주파 PCB는 고속 애플리케이션의 까다로운 요구 사항을 충족하도록 설계되었습니다.그리고 다양한 표면 마감, 솔더 마스크, 그리고 실크 스크린 색상 옵션, 우리의 고주파 PCB는 다음 고속 인쇄 회로 보드 프로젝트에 완벽한 선택입니다.

특징:

• 제품명: 고주파 PCB
• 임페던스 제어: ±10%
• 실크 스크린 색상: 흰색, 검은색, 노란색, 등등
• 미나트 트레스 너비/공간: 3/3밀리
• 포장: 진공 포장, 거품 봉지, 카튼 상자 등
• 표면 마감: HASL, ENIG, OSP 등

고속 인쇄 회로 보드, 고주파 PCB, 고주파 인쇄 보드

기술 매개 변수:

응용 프로그램:

최소한의 스레스 너비와 3/3 밀리미터의 공간으로, 우리의 고성능 인쇄판은 정확성과 신뢰성을 요구하는 고속 애플리케이션에 적합합니다.첨단 전자제품과 함께 일하고 있는지, 통신 장비, 또는 최첨단 컴퓨팅 시스템, 우리의 인쇄 회로 보드는 업무를 수행합니다.

우리의 제품은 진공 포장, 거품 봉지, 고리 박스 등 다양한 패키지 옵션으로 제공되며파란색, 흰색, 검은색, 그리고 더 많은, 당신은 당신의 특정 요구 사항을 충족하도록 인쇄판을 사용자 정의 할 수 있습니다.

우리의 고성능 인쇄 회로 보드는 1~4온스 정도의 구리 두께와 0.2mm의 최소 구멍 크기로 오래 사용할 수 있도록 만들어졌습니다.이것은 그들을 광범위한 응용 프로그램에 이상적으로 만듭니다.항공우주, 국방, 자동차 등등.

그래서 여러분이 가장 까다로운 애플리케이션에도 대응할 수 있는 초고속 인쇄판을 찾고 있다면 JTETENG의 PCB 회로판을 더 이상 찾지 마세요.품질과 성능에 대한 우리의 헌신으로, 당신은 우리의 제품이 당신이 필요로하는 결과를 제공 할 것이라고 믿을 수 있습니다, 항상.

사용자 정의:

우리의 제품 사용자 정의 옵션은 다음을 포함합니다:

• 솔더 마스크 색상: 녹색, 파란색, 흰색, 검은색 또는 요구 사항에 따라 다른 옵션을 선택하십시오.
• 임피던스 제어: 우리의 고주파 PCB는 고속 요구 사항을 충족시키는 것을 보장하기 위해 ± 10% 임피던스 제어로 제공됩니다.
• 표면 마감: 최적의 성능을 보장하기 위해 HASL, ENIG, OSP 또는 다른 옵션 중에서 선택하십시오.
• 보드 두께: 우리의 고주파 PCB는 특정 요구 사항을 충족시키기 위해 0.2-3.2mm에서 두께 범위에서 제공됩니다.
• 계층: 제품 필요에 따라 2-10 계층을 선택하세요.

우리의 제품 사용자 정의 서비스로, 우리는 당신의 특정 요구 사항에 맞게 고속 인쇄 회로 보드를 만드는 데 도움을 줄 수 있습니다.우리의 사용자 정의 옵션에 대해 더 많은 것을 배우기 위해 오늘 저희에게 연락.

지원 및 서비스:

우리의 고주파 PCB는 업계의 최고 표준을 충족하도록 설계되어 우수한 신호 무결성, 낮은 손실 및 신뢰할 수있는 성능을 보장합니다.우리의 기술 지원 팀은 당신이 우리의 제품에 대해 가질 수 있는 모든 질문이나 우려에 도움을 제공 합니다, 디자인 권고, 재료 선택, 문제 해결을 포함하여. 추가로 우리는 PCB 레이아웃 검토를 포함하여, 당신의 고주파 PCB를 최적화하는 데 도움이되는 다양한 서비스를 제공합니다.신호 무결성 분석우리의 기술 지원 및 서비스에 대해 더 많은 것을 배우기 위해 오늘 저희에게 연락하십시오.

포장 및 운송:

고주파 PCB용 제품 패키지:

• PCB는 운송 중 전기 정전 방출을 방지하기 위해 정전 방지에 포장됩니다.
• 반 정적 가방은 운송 중에 손상을 방지하기 위해 적절한 완충 물질이있는 고판 상자에 배치됩니다.
• 카드박스는 봉인되어 제품 세부사항, 주문 번호, 제품 이름, 양 등이 표시됩니다.

고주파 PCB의 운송 정보:

• 배송 방법은 체크 아웃 과정에서 고객이 결정합니다.
• 예상 배송 시간은 고객의 위치와 선택한 배송 방법에 따라 제공됩니다.
• 고객은 주문이 발송되면 이메일로 추적 번호를 받게 됩니다.
• 모든 관세 및 관세 수수료는 고객의 책임입니다.
