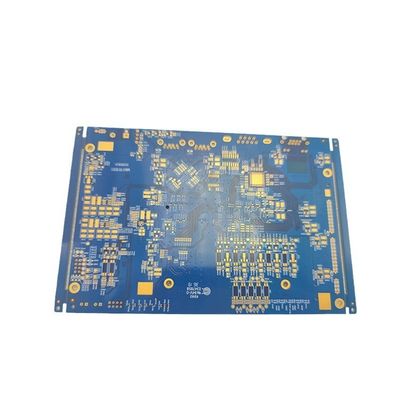

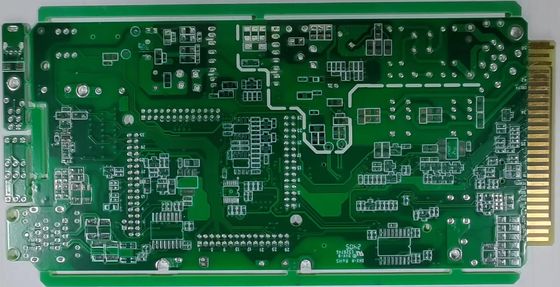

4층 혼합 압력 로저 전자 통신 제품

제품 설명:

다단계 인쇄 와이어링 보드 제작에 대한 우리의 표면 마무리 옵션에는 HASL, ENIG, OSP, 몰입 은, 몰입 틴 및 고객의 요청에 따라 다른 마무리 요소가 포함됩니다.이것은 PCB가 산화로부터 보호되도록합니다., 부식, 그리고 그 성능과 수명에 영향을 줄 수 있는 다른 환경 요인.

특징:

제품명: 다층 PCB 제조
레이어 수: 4
구멍 크기: 0.2mm
최소 선 너비 0.1mm
표면 마감: HASL, ENIG, OSP, 몰입 은, 몰입 진, 등
솔더 마스크 색상: 녹색, 파란색, 흰색, 검은색, 빨간색 등
우리의 다층 PCB 제조 서비스는:
다층 인쇄 회로판 생산
다층 PCB 부품 조립

응용 프로그램:

응용 프로그램:
다층 PCB 제조 제품은 다음과 같은 다양한 응용 기회와 시나리오에 이상적입니다.
자동차 산업 - 자동차 산업에서, 다층 PCB 제조 제품은 엔진 제어 장치, 파워트레인 시스템,정보 엔터테인먼트 시스템PCB는 극한의 온도와 진동에 견딜 수 있으며, 습도, 먼지 및 다른 오염 물질에 저항합니다.
산업 자동화 - 산업 자동화 시스템은 매우 신뢰할 수 있고 내구성이 높은 PCB를 필요로하며, 혹독한 환경에 견딜 수 있습니다.JIETENG의 PCB 회로 보드는 이러한 요구 사항을 충족하도록 설계되었으며 센서와 같은 다양한 산업 자동화 응용 프로그램에 대한 다층 PCB를 만들 수 있습니다., 컨트롤러, 액추에이터.
다층 PCB 제조 제품은 또한 항공우주, 통신 및 군사 응용 프로그램과 같은 다른 응용 시나리오에 적합합니다. 최소 구멍 크기는 0.2mm입니다.이 제품은 높은 유연성과 다양성을 제공합니다., 그것은 다양한 PCB 제작 요구 사항에 대한 이상적인 선택입니다.

사용자 정의:

우리의 브랜드, JIETENG, 고품질의 다층 인쇄 회로 보드 생산 서비스를 제공합니다. 이 제품의 우리의 모델 번호는 PCB 회로 보드입니다, 중국에서 우리의 공장에서 제조됩니다.우리는 고객의 특정 요구 사항을 충족하기 위해 사용자 정의 서비스를 제공합니다..

우리의 다층 인쇄 회로 보드 생산의 보드 두께는 0.2mm에서 3.2mm까지 다양하며, 안정적인 신호 전송을 위해 저항 제어. 우리의 최소 라인 너비는 0.1mm이며, 최소구멍 크기는 0.2mm 정확성 및 정확성을 보장합니다.

우리는 녹색, 파란색, 흰색, 검은색, 빨간색, 그리고 더 많은 등 다양한 솔더 마스크 색상을 제공합니다. 우리의 다단계 인쇄 회로 보드 제조 프로세스,우리는 당신의 모든 PCB 필요에 맞춘 솔루션을 제공할 수 있습니다.

포장 및 운송:

제품 패키지:

다층 PCB 제조 제품은 안티 정적 가방에 안전하게 포장되고 운송 중에 보호 할 수있는 충분한 패딩이있는 견고한 고지 상자에 배치됩니다.상자에는 제품 이름과 사양이 표시되어 쉽게 식별됩니다..

운송:

다층 PCB 제조 제품은 FedEx 또는 DHL와 같은 평판 좋은 택배 서비스를 통해 배송됩니다. 배송 비용은 패키지의 무게와 목적지에 따라 계산됩니다.고객이 그들의 운송물의 상태를 모니터링하기 위해 추적 번호를 제공 할 것입니다..

FAQ:


Q: PCB 조립이란 무엇인가요?
A: PCB 조립은 기능적인 전자 장치를 만들기 위해 전자 구성 요소를 인쇄 회로 보드 (PCB) 에 조립하는 과정입니다.
Q: PCB 조립의 브랜드 이름은 무엇입니까?
A: PCB 조립의 브랜드 이름은 JETENG입니다.
Q: PCB 조립의 모델 번호는 무엇입니까?
A: PCB 조립기의 모델 번호는 JIETENG PCBA01입니다.
Q: PCB 조립은 어디서 이루어집니다?
A: PCB 조립은 중국 Shenzhen에서 제조됩니다.
Q: PCB 조립의 목적은 무엇입니까?
A: PCB 조립의 목적은 기능적인 전자 장치를 만드는 것입니다.
