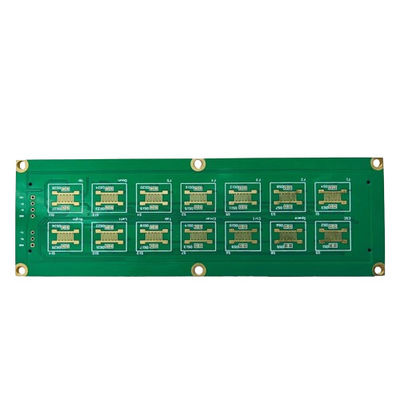

±10% 임피던스 제어 3/3 밀리 미니트 추적 1-4 온스 구리

제품 설명:

고주파 인쇄 회로 보드 (PCB) 는 현대 전자 장치의 척추이며, 오늘날의 기술이 요구하는 고속 및 고성능 작동을 가능하게합니다.최소 손실 및 왜곡으로 신호의 빠른 전송을 수용하도록 설계된, 이 고속 인쇄판은 정확도로 제작되어 통신, 항공우주 및 의료 장비뿐만 아니라 광범위한 응용 분야에 최적화되었습니다.우리의 고주파 PCB는 신뢰성 및 성능을 제공하는 고속 인쇄 회로 보드를 찾는 모든 사람들에게 이상적인 선택으로 만드는 다양한 기능과 사양을 자랑합니다..

고주파 PCB의 가장 중요한 사양 중 하나는 구리 두께입니다. 그리고 우리의 보드는 1온즈에서 4온즈까지의 옵션으로 제공됩니다.이 변동적 인 구리 두께 는 설계 와 적용 에 있어서 유연 함 을 허용 합니다, 당신의 프로젝트가 최소한의 또는 광범위한 전류 운반 용량을 필요로하는지 여부를 보장하여, 우리의 고속 인쇄판이 그 요구를 충족하도록 조정 될 수 있습니다.이 사용자 정의는 설계자가 전력 분배에 최적화 할 수 있습니다, 신호 무결성, 열 관리, 모두 고성능 회로판에 매우 중요합니다.

정밀도는 회로 설계의 핵심입니다. 그리고 우리의 고주파 PCB는 최소 3/3 밀리미터의 흔적 너비와 공간을 갖추고 있습니다.이 미묘 한 수준 의 세부 사항 은 우리 의 고속 인쇄 회로 보드 가 타협 없이 복잡 한 디자인 을 지원 할 수 있다는 것 을 보장 합니다좁은 추적 및 공간 능력은 더 복잡하고 밀도가 높은 회로를 가능하게 하며, 정교하고 컴팩트한 전자 장치의 기초를 제공합니다.이것은 특히 공간이 중요하고 성능이 희생 될 수 없는 애플리케이션에 유용합니다..

모든 PCB의 핵심은 보드의 다양한 층을 가로질러 전기 연결을 위한 경로를 제공하는 비아와 구멍입니다.우리의 고주파 PCB는 최소 구멍 크기가 0입니다..2mm, 기능과 신뢰성을 유지하면서 산업의 소형화 요구를 수용합니다. 이 작은 구멍 크기는 부위 단위 당 더 많은 구멍을 포함 할 수 있습니다.복잡한 라우팅과 상호 연결성을 필요로 하는 다층 고속 인쇄 회로 보드에 필수적입니다..

미학과 기능이 손잡고 있습니다. 그래서 우리는 우리의 고주파 PCB를 녹색, 파란색, 흰색, 검은색 등 다양한 용접 마스크 색상으로 제공합니다.솔더 마스크는 환경 요인과 잠재적 인 단회로에서 구리 회로를 보호하는 것뿐만 아니라 고속 인쇄판에 전문적이고 맞춤형 모습을 제공합니다다양한 색상은 시스템 내의 다양한 보드를 차별화하거나 회사 브랜드와 조화를 이루기 위해 사용될 수 있습니다.

보드 두께는 우리의 고주파 PCB가 다양성을 제공하는 또 다른 측면입니다. 0.2mm에서 3.2mm까지의 옵션으로.이 범위는 유연하고 딱딱한 고속 인쇄 회로 보드를 만들 수 있습니다., 다른 응용 프로그램에 따라 요구되는 기계적 안정성과 유연성의 다양한 수준을 수용합니다. 휴대용 장치 또는 두꺼운 장치에 대한 얇고 가벼운 보드가 필요하든,고전력 용품용 견고한 보드, 우리의 고성능 회로 보드는 당신의 사양에 맞게 사용자 정의 될 수 있습니다.

결론적으로, 우리의 고주파 PCB는 고속과 고성능 전자 애플리케이션의 엄격한 요구 사항을 충족하도록 설계되었습니다.미세한 흔적 너비와 간격, 작은 구멍 크기, 여러 용접 마스크 색상 옵션, 그리고 다양한 보드 두께, 이 고속 인쇄 보드는 모든 프로젝트에 대한 최고의 선택으로 돋보인다.만약 당신이 당신의 다음 혁신을 위한 고성능 회로보드를 찾고 있다면, 우수성과 신뢰성을 위해 설계된 우리의 고주파 PCB보다 더 멀리 보지 마십시오.

특징:

• 제품명: 고주파 PCB
• 판 두께: 0.2-3.2mm
• 실크 스크린 색상: 흰색, 검은색, 노란색, 등등
• 임페던스 제어: ±10%
• 분 구멍 크기: 0.2mm
• 레이어: 2-10
• 고속 인쇄판
• 고주파 회로 보드

기술 매개 변수:

응용 프로그램:

의JIETENG이 브랜드는 최첨단 기술초고속 인쇄 회로판, 다양한 고주파 시나리오에 대한 광범위한 응용 프로그램을 제공합니다.PCB 회로판, 모델 번호가 자랑스럽게 표면에 새겨져 있는중국이 보드는 정확성과 신뢰성이 가장 중요한 산업을 위해 특별히 설계되었습니다.

최소 길이/공간3/3밀리그리고 판 두께는00.2-3.2mm, JIETENG 보드는 다재다능하며 복잡한 전자 집합의 요구 사항에 맞게 사용자 정의 할 수 있습니다.이 다재다능성 때문에 항공우주에서 통신에 이르기까지 다양한 응용 분야에 적합합니다., 고속 신호 전송이 중요합니다.고주파 인쇄판이러한 까다로운 환경에서 성능 기대치를 초과하도록 설계되었습니다.

그 중 어느 곳에서도2~10층, 이 견고한 PCB는 고급 전자 장치에 필요한 복잡한 회로를 수용 할 수 있습니다.00.2mm또한 이러한 보드가 제조되는 정밀도를 강조하여 고속 애플리케이션에서 고밀도의 상호 연결과 우수한 전기 성능을 허용합니다.고속 인쇄판따라서 모든 밀리미터가 중요한 정교한 전자계의 필수 요소입니다.

정밀하게 포장되어 있습니다진공 포장,거품 봉지, 그리고 마침내 견고한카튼 상자JIETENG은 고주파 PCB가 순수한 상태로 도착하고 즉각적으로 사용할 수 있도록 보장합니다.또는 통신 위성, JIETENG고주파 인쇄판다양한 애플리케이션에서 최고 성능을 제공하도록 설계되어 각 계층에서 품질과 신뢰성을 보장합니다.

사용자 정의:

브랜드 이름:JIETENG

모델 번호:PCB 회로판

원산지:중국

레이어:2~10층, 고속 회로판에 적합합니다.

실크 스크린 색상:하얀색, 검은색, 노란색 등으로 사용되며, 고주파 인쇄 회로판에 명확하게 표시됩니다.

포장:안전 진공 포장, 거품 가방, 고속 회로 보드의 안전한 배달을 보장하기 위해 카튼 상자

표면 마감:HASL, ENIG, OSP 등을 포함한 옵션, 고속 회로 보드의 신뢰할 수 있는 성능

분 구멍 크기:고주파 인쇄 회로판에 최소 0.2mm의 구멍 크기를 가진 정밀 뚫기

지원 및 서비스:

우리의 고주파 PCB는 뛰어난 성능을 염두에 두고 설계되었으며, 우수성에 대한 우리의 헌신의 일환으로, 우리는 우리의 제품에 대한 포괄적인 기술 지원과 서비스를 제공합니다.우리의 지원 서비스는 광범위한 온라인 지식 기반을 포함합니다., 상세한 제품 문서, 그리고 문제 해결 및 PCB 성능을 최적화하는 데 도움이되는 진단 도구의 집합에 액세스합니다.

설계 및 개발 과정에 도움을 주기 위해, 우리는 고주파 애플리케이션에 특별히 맞춘 디자인 가이드라인, 재료 사양 및 애플리케이션 메모를 제공합니다.우리의 경험이 풍부한 기술 지원 팀은 설계 고려 사항에 도움이 사용할 수 있습니다, 재료 선택, 그리고 우리의 고주파 PCB의 성능과 능력과 관련된 모든 질문에 대답.

PCB에 문제가 발생하면, 우리의 기술 지원 팀은 신속하고 효율적인 솔루션을 제공 할 수 있습니다.우리는 장애 분석을 포함하여 다양한 서비스를 제공합니다., 재작업 권고, 우리는 PCB가 의도된 사양을 충족하도록 필요한 수리 또는 조정을 통해 안내 할 수 있습니다.

지속적인 유지보수 및 성능 최적화를 위해 우리는 제품 사양과 지원 자원에 대한 정기적인 업데이트와 업그레이드를 제공합니다.우리는 당신의 고주파 PCB가 그들의 라이프 사이클 내내 최고 성능을 유지하도록 최선을 다하고 있습니다..

우리는 고객에게 최고 수준의 지원과 서비스를 제공하기 위해 최선을 다하고 있습니다.우리의 기술 지원 팀은 당신의 성공에 헌신하고 항상 당신이 당신의 고주파 PCB에서 가장 많은 것을 얻을 수 있도록 준비되어 있습니다.

포장 및 운송:

우리의 고주파 PCB는 운송 중에 그들의 무결성과 품질을 보장하기 위해 세심하게 포장됩니다.각 PCB는 민감한 전자 구성 요소를 손상시킬 수있는 정전 충전으로부터 보호하기 위해 정적 보호 가방에 개별적으로 포장됩니다.그 후 판은 포장 상자 안의 움직임을 막고 완충을 제공하는 폼 패드 사이에 안전하게 배치됩니다.

포장재의 외부는 내구성 있는 파동 카드보드로 만들어져 운송의 혹독한 환경에 견딜 수 있는 구조적 강도를 제공합니다.상자는 우연히 열거나 환경 요소에 노출되는 것을 방지하기 위해 무거운 용량 포장 테이프로 밀폐됩니다.포장 목록은 상자의 외부에 포함됩니다. 접수 후 쉽게 식별하고 확인 할 수 있습니다.

우리의 고주파 PCB의 안전한 배달을 더욱 보장하기 위해, 우리는 추적 기능을 가진 평판 좋은 운송사를 사용합니다.고객들은 발송 시 추적 번호를 받게 됩니다. 그래서 그들은 목적지에 도착할 때까지 그들의 운송물의 진행을 모니터링 할 수 있습니다.우리는 우리의 고주파 PCB를 신속하고 완벽한 상태로 배달하기 위해 모든 예방 조치를 취합니다.

FAQ:

Q1: 고주파 PCB 는 무엇 이며 그 응용 분야 는 무엇 입니까?

A1:JIETENG가 제조한 고주파 PCB는 고주파 범위에서 신호를 전송하도록 설계된 PCB 회로판의 일종입니다.이 PCB는 종종 고급 통신 시스템과 같은 응용 프로그램에서 사용됩니다., 마이크로파, 라디오 주파수 및 신호 무결성이 가장 중요한 고속 설계 응용 프로그램.

Q2: JIETENG 고주파 PCB 제작에 사용되는 재료는 무엇입니까?

A2:JIETENG 고 주파수 PCB는 일반적으로 다양한 주파수에서 낮은 변압 손실, 높은 열 전도성 및 안정적인 전기 특성을 가진 재료를 사용하여 구성됩니다.일반적인 재료는 PTFE (테플론) 와 같은 전문 고주파 라미네이트입니다., FR4 또는 애플리케이션의 특정 성능 요구 사항을 충족하는 독점 혼합물.

Q3: 나는 JIETENG에 의해 설계 및 제조 된 사용자 정의 고 주파수 PCB 회로 보드를 얻을 수 있습니까?

A3:예, JIETENG는 고주파 PCB 회로 보드에 대한 맞춤형 설계 및 제조 서비스를 제공합니다. 고객은 크기, 계층 수, 재료 유형,임피던스 제어, 그리고 다른 사양, 그리고 JIETENG는 그 필요에 맞게 PCB를 제공 할 것입니다.

Q4: JIETENG는 어떻게 고주파 PCB의 품질을 보장합니까?

A4:JIETENG은 엄격한 품질 관리 프로세스를 적용합니다. 재료 검사, 설계 검증, 제조 공정 통제,모든 고주파 PCB가 요구되는 표준을 충족하는지 확인하기 위해 최종 테스트또한, 중국에 본사를 둔 제조업체로서, JIETENG은 국가 및 국제 품질 및 성능 표준을 준수합니다.

Q5: JIETENG에서 고 주파수 PCB를 주문하는 수속 시간은 얼마입니까?

A5:고주파 PCB의 납품 시간은 설계의 복잡성, 주문량 및 재료 가용성에 따라 달라질 수 있습니다.JIETENG은 고객과 함께 주문 과정에서 추정 수리 시간을 제공합니다특정 납품 시간 정보를 위해, 고객은 그들의 주문 세부 사항과 함께 JIETENG에 연락해야합니다.
