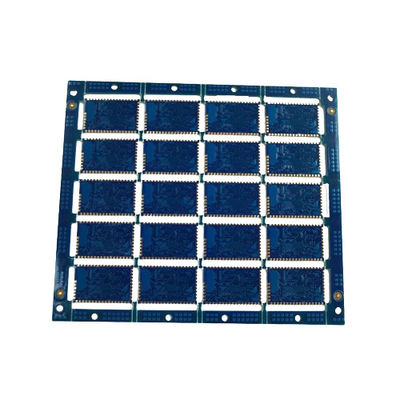

HASL 표면 마무리 2층 FR-4 PCB SMT 조립 1oz 구리 비행 탐사 시험

제품 설명:

PCB SMT 어셈블리 제품은 다양한 전자 애플리케이션을 위한 고품질 솔루션입니다.전자 회로 보드 조립을 정확하고 안정적으로 구성하는 포괄적인 접근 방식을 제공합니다.이 제품은 효율성과 소형성이 가장 중요한 현대 전자 장치의 요구를 충족하도록 설계되었습니다.제품은 표면 장착 장치 조립 기술의 최신을 포함합니다, 당신의 전자 부품이 PCB에 안전하고 정확하게 배치되어 있는지 확인합니다.

표준 크기는 100mm × 100mm이며, PCB는 컴팩트한 형태 요소를 유지하면서 다양한 전자 구성 요소를 수용 할 수있는 충분한 공간입니다.이 크기는 다양한 용도로 이상적입니다., 소비자 전자제품, 의료기기 및 산업 제어 장치 등. PCB는 복잡성과 비용 효율성 사이의 균형을 제공하는 2층 디자인을 사용하여 제조됩니다.이것은 제품을 다층 PCB와 관련된 비용을 부담하지 않고 중간 수준의 회로 복잡성을 요구하는 프로젝트에 적합하게 만듭니다..

이 PCB의 구리 두께는 1oz로 표준화되어 대부분의 전자 애플리케이션에 충분한 전도성을 제공하면서 흔적의 내구성을 보장합니다.이 두께는 전자 회로 보드 조립을위한 일반적인 선택입니다, 이는 신호 무결성과 비용 사이의 좋은 타협을 제공하므로 구리는 가장 엄격한 산업 표준을 충족하는 정확한 회로 패턴을 만들기 위해 기판에 신중하게 새겨집니다.

이 PCB SMT 조립 제품의 독특한 특징은 실크 스크린 색입니다. 흰색의 실크 스크린은 용접 마스크에 비해 날카로운 대조를 제공합니다.부품 라벨 및 다른 중요한 표시의 가독성을 향상시키는이 높은 콘트라스트 실크 스크린은 구성 요소, 테스트 포인트,그리고 조립 과정과 미래의 유지보수 또는 문제 해결이 필요할 때 다른 주요 기능실크 스크린 표시의 명확성은 조립 된 PCB의 전반적인 품질과 사용자 친화성에 기여합니다.

제품 유형인 PCB SMT 어셈블리 (PCB SMT Assembly) 는 보드에 구성 요소를 고정하는 데 사용되는 방법을 나타냅니다.표면 장착 기술 (SMT) 은 전자 구성 요소를 PCB에 조립하는 주요 기술입니다.이 방법은 다양한 표면 장착 장치 (SMD) 를 효율적이고 정확하게 보드에 배치 할 수 있습니다.SMT 조립은 전통적인 구멍 기술보다 많은 장점을 제공합니다, 제조시간을 줄이고, 비용을 줄이고, 더 많은 부품들을 더 작은 공간에 넣을 수 있는 능력 등이 포함됩니다.

우리의 PCB SMT 어셈블리 제품은 각 SMD가 정밀한 정렬로 올바르게 용접되어 있음을 보장하여 구성 요소를 보드에 정확하게 배치하는 최첨단 기계가 장착되어 있습니다.이 수준의 정밀도는 표면 장착 장치 조립에 중요합니다이는 최종 제품의 성능과 신뢰성에 직접적인 영향을 미치기 때문입니다.우리의 조립 과정에는 엄격한 품질 관리 조치가 포함되어 있습니다. 생산 라인을 떠나기 전에 각 보드가 우리의 높은 기준을 충족하는지 확인하기 위해.

요약하면, 이 PCB SMT 조립 제품은 전자 회로 보드 조립 필요에 대한 포괄적인 패키지를 제공합니다.구리 두께 1온스 2층 디자인은 광범위한 응용 프로그램에 다재다능합니다.흰색 실크 스크린은 부품 식별을 향상시키고, 표면 장착 장치 조립 기술은 부품이 정확성과 신뢰성으로 배치되는 것을 보장합니다.이 제품을 당신의 전자 프로젝트의 척추가 될 것을 신뢰, 당신의 장치의 기능과 수명을 위해 단단한 기초를 제공합니다.

특징:

• 제품명: PCB SMT 조립
• 구성요소 오차: 0.5mm
• 최소 선 너비/공간: 0.1mm/0.1mm
• PCB 재료: FR-4
• 실크 스크린 색상: 흰색
• 표면 마감: HASL
• 키워드: PCB 인쇄 전선 조립
• 키워드: 전자 회로 보드 조립

기술 매개 변수:

응용 프로그램:

중국 출신의 JIETENG 모델 PCB 회로 보드는 전자제품 제조 분야에서 정확성과 신뢰성의 대명사입니다.이 제품은 특별히 인쇄 회로 보드 용접의 엄격한 요구 사항을 수용하도록 설계되었습니다, 고품질의 연결과 오래 지속되는 성능을 보장합니다. 0.2mm의 최소 구멍 크기와 0.5mm의 부품 피치로,JIETENG PCB 회로 보드는 복잡한 표면 마운트 솔더링 조립에 이상적입니다, 섬세하고 정확한 다양한 구성 요소를 수용합니다.

100mm*100mm의 표준 PCB 크기와 견고하고 다재다능한 FR-4 물질이 결합되어 이 회로 보드는 수많은 전자 응용 분야에 적합한 보편적인 솔루션입니다.소비자 전자기기용, 의료기기, 자동차 시스템, 또는 산업 제어, JIETENG PCB 회로 보드는 다양한 시나리오에 원활하게 통합,모든 전자 회로 보드 조립에 대한 견고한 기초를 제공.

항공우주 또는 군사 기술과 같은 신뢰성이 협상 불가능한 응용 분야에서 JIETENG PCB 회로 보드는 정확성과 품질로 빛납니다.보드는 엄격한 비행 탐사 시험에 통과합니다., 각 회로 연결이 결함이 없도록 보장하고 이러한 중요한 분야에서 기대되는 높은 표준을 충족합니다.이 PCB가 복잡하고 엄격한 환경에 적응할 수 있다는 것은 복잡한 기술의 발전에 필수적인 요소가 됩니다..

또한, JIETENG PCB 회로 보드의 적응력은 가젯과 장치가 컴팩트하지만 강력한 회로 솔루션을 요구하는 소비자 부문에까지 확장됩니다.최소한의 부품 피치에 의해 가능하게 된 고밀도 구성 요소 배열은 현대 장치가 기능에 타협하지 않고 세련되고 가벼운 디자인을 유지할 수 있음을 보장합니다.비용 효율성을 유지하면서 혁신의 경계를 확장하려는 제조업체에게는 이 PCB가 선택의 대상이 됩니다.

빠른 프로토타입 제작과 민첩한 개발 주기가 표준이 되는 현대 기술의 번창한 풍경에서 JIETENG PCB 회로 보드는 신뢰할 수 있는 초석으로 작용합니다.자동 조립 라인과의 호환성 및 표면 마운트 용접 조립 기술에 대한 준비는 빠른 산업의 필요에 완벽하게 일치합니다.이 PCB는 제조 프로세스를 효율화 할뿐만 아니라 제품이 오래 지속되도록 보장합니다.

요약하자면, JIETENG PCB 회로 보드는 광범위한 응용 프로그램과 시나리오에 대한 다재다능하고 고품질의 솔루션입니다. 그것은 정밀한 엔지니어링의 증거로 서 있습니다.전자 산업의 끊임없이 변화하는 요구를 충족시키는복잡하고 높은 쟁점의 애플리케이션이나 일상적인 소비자 전자제품의 경우, 이 PCB는 전면적으로 전자 집합체의 무결성을 유지합니다.

사용자 정의:

브랜드 이름:JIETENG

모델 번호:PCB 회로판

원산지:중국

PCB 재료:FR-4

구성 요소 피치:0.5mm

제품 종류:PCB SMT 조립

PCB 두께:10.6mm

구멍 크기:00.2mm

JIETENG에서 우리는표면 장착 장치 조립, 정밀도를 제공합니다PCB SMT 조립귀하의 고유 한 요구 사항을 충족 할 수있는 서비스를 제공합니다.전자 회로 보드 조립프로세스는 0.5mm의 틈으로 구성 요소를 수용하도록 설계되어 있으며, 1.6mm의 두께의 FR-4 재료 보드에 고밀도 구성 요소를 배치 할 수 있습니다.우리는 0의 최소 구멍 크기와 예외적인 품질의 조립을 제공 할 것을 신뢰2mm, 중국에서 바로 왔어

지원 및 서비스:

우리의 PCB SMT 어셈블리 제품은 귀하의 만족과 성공을 보장하기 위해 포괄적인 기술 지원 및 서비스와 함께 제공됩니다.경험 많은 엔지니어와 기술자들로 구성된 저희 팀은 제품 라이프 사이클 내내 최고 수준의 전문 지식과 지원을 제공하는데 전념합니다..

우리는 다음과 같은 다양한 서비스를 제공합니다.

• 기술 컨설팅 PCB SMT 조립 프로세스에 관한 모든 기술적 질문을 논의 할 수 있습니다. 설계 고려 사항에서 재료 선택에 이르기까지.

• 상세한 문서화 PCB SMT 조립 제품의 모든 기능과 사양을 이해하는 데 도움이되는 철저한 문서를 제공합니다.

• 펌웨어 업데이트 최적의 성능을 보장하기 위해, 우리는 다운로드 및 설치 할 수있는 제품에 대한 펌웨어 업데이트를 출시합니다.

• 문제 해결 가이드 PCB SMT 어셈블리 사용 중에 발생할 수있는 일반적인 문제를 신속하게 식별하고 해결하는 데 도움이 되도록 설계되었습니다.

• 주문형 교육 ∙ 우리는 당신의 팀이 조립 과정과 제품의 유지보수 및 취급에 대한 최선의 관행에 대해 빠르게 알 수 있도록 훈련 세션을 제공합니다.

• 수리 서비스 귀하의 제품이 수리를 필요로하는 경우, 우리의 숙련 된 기술자는 PCB SMT 조립을 완전한 기능으로 복원하기 위해 광범위한 문제를 처리 할 수 있습니다.

우리는 반응적이고 고객 중심의 지원 경험을 제공하기 위해 최선을 다하고 있습니다.우리의 지원 팀은 당신이 당신의 PCB SMT 조립 제품을 최대한 활용할 수 있도록 준비되어 있습니다.

포장 및 운송:

PCB SMT 조립 제품은 운송 중 무결성과 보호를 보장하기 위해 가장 신중하게 포장됩니다.각 집합은 개별적으로 전자기 충전으로부터 보호하기 위해 반 정적 포장 포장포장 된 PCB는 다음 집합의 모양에 맞는 거품 삽입으로 포장 된 딱딱한 상자에 고정되어 이동 및 잠재적 인 손상을 방지합니다. 추가 보안을 위해상자는 훼손 방지 테이프로 봉인되어 있습니다..

PCB SMT 조립물의 운송은 전자 부품 취급에 특화된 명실상부한 운송업체와 수행됩니다.상자에는 적절한 취급 지침과 실시간 모니터링을 위한 추적 번호가 표시되어 있습니다.. 고객들은 패키지가 발송되자마자 추적 정보를 담은 이메일을 받게 됩니다. 우리는 다양한 배송 옵션들을 제공하여 다양한 배달 필요와 예산에 부합합니다.그리고 모든 운송품은 내용물의 가치에 대해 완전히 보험이 있습니다..

FAQ:

Q1: PCB SMT 조립 제품의 브랜드는 무엇입니까?

A1: PCB SMT 조립 제품의 브랜드는 JIETENG입니다.

Q2: JIETENG PCB 회로 보드는 어떤 종류의 제품입니까?

A2: JIETENG PCB 회로 보드는 표면 장착 기술 (SMT) 조립에 사용되는 전자 부품입니다.전자 부품으로 된 회로 보드를 만드는 제조 공정의 일부.

Q3: JIETENG PCB 회로 보드는 특정 요구 사항에 따라 사용자 정의 될 수 있습니까?

A3: 예, 특정 설계 및 기능 요구 사항을 충족하기 위해 JIETENG PCB 회로 보드에 대한 사용자 정의가 종종 제공됩니다.추가 정보를 얻기 위해 제조업체와 연락하는 것이 좋습니다..

Q4: JIETENG PCB 회로 보드의 기원은 무엇입니까?

A4: JIETENG PCB 회로 보드는 중국에서 생산됩니다.

Q5: 어떻게 JIETENG PCB 회로 보드가 내 전자 장치의 사양을 충족시킬 수 있는지 확인할 수 있습니까?

A5: 호환성 확보를 위해 제조업체에 전자 장치의 세부 사양, 부품 종류, 전기 요구 사항 등을 제공해야 합니다.제조업체는 JIETENG PCB 회로 보드가 귀하의 필요에 맞게 조정 될 수 있는지 또는 표준 제품이 충분할지 확인 할 수 있습니다.
