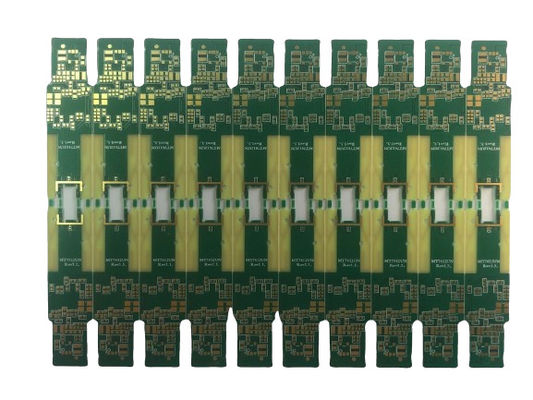

흰색 실크 스크린 FR4 2-10 계층 HASL/ENIG/OSP의 고주파 PCB

제품 설명:

고주파 PCB 또는 고속 인쇄판은 현대 전자 통신 장치의 척추입니다.이 보드는 전자제품이 기술 발전의 빠른 속도로 따라갈 수 있도록 보장합니다.우리의 고주파 인쇄 회로 보드는 신호의 무결성이 가장 중요한 애플리케이션에서 예외적인 성능을 제공하기 위해 정밀하게 설계되었습니다.

우리의 고주파 PCB는 2층에서 10층까지 다양한 레이어 구성으로 제공됩니다.복잡한 전자 부품에 적합 한 다층 디자인단순 한 2층 보드 또는 더 복잡한 10층 디자인에서 일하든, 우리의 제품은 최고 수준의 품질과 신뢰성을 충족시키기 위해 제조됩니다.

이 판의 구리 두께는 그 성능에 중요한 또 다른 요소입니다. 우리 고속 인쇄판은 구리 두께가 1온즈에서 4온즈까지 있습니다.이 변동성 은 설계자 들 이 자신 들 의 프로젝트 의 전기 요구 에 부합 하는 적절한 무게 를 선택할 수 있게 해 준다, 보드가 필요한 전류 수준을 처리하고 시스템의 열 관리를 향상시킬 수 있도록 보장합니다.

보드 두께도 중요한 고려사항입니다. 그리고 우리의 고주파 PCB는 0.2mm에서 3.2mm까지의 범위에서 제공됩니다.이 범위는 매우 얇은 모바일 장치에서 더 견고한 산업 기계에 이르기까지 다양한 응용 프로그램을 수용합니다.보드의 두께는 내구성, 유연성 및 열 특성에 중요한 영향을 줄 수 있으므로 응용 프로그램에 적합한 사양을 선택하는 것이 중요합니다.

이 고속 인쇄판 제작에 사용되는 재료는 FR4입니다. PCB 산업에서 잘 알려져 있고 매우 신뢰할 수있는 기판입니다. FR4는 뛰어난 전기 단열으로 알려져 있습니다.기계적 강도, 그리고 열 저항, 그것은 고 주파수 인쇄 회로 보드에 대한 이상적인 선택으로 요구되는 운영 조건에 노출됩니다.

우리의 고주파 PCB가 완벽한 상태로 도착하도록 하기 위해 우리는 철저한 포장 표준을 사용합니다.우리의 보드는 먼저 진공으로 포장됩니다 모든 공기를 제거하고 산화 또는 오염을 방지하기 위해일단 진공 밀폐되면 거품 가방에 넣고 운송 중에 신체 충격에 대한 추가적인 보호 층을 제공합니다.포장 된 판은 견고한 카드 상자에 안전하게 배치됩니다., 그들은 당신의 문 문에 도달 할 때까지 잘 보호됩니다.이러한 포장 재료 조합은 고주파 PCB가 즉시 사용할 준비가되어 있으며 손상되지 않은 상태로 배달된다는 것을 보장합니다..

요약하자면, 우리의 고주파 PCB는 기능과 내구성의 최적의 조합을 제공합니다.FR4 재료의 신뢰성과 함께,이 고속 인쇄판은 가장 까다로운 고주파 애플리케이션을 지원하도록 제작되었습니다.거품 봉지고주파 인쇄회로판이 원형으로 도착하는지 확인하기 위해우리의 PCB는 고속 전자 산업에서 품질과 성능에 대한 우리의 헌신의 증거로 서 있습니다.

특징:

• 제품명: 고주파 PCB
• 솔더 마스크 색상: 녹색, 파란색, 흰색, 검은색 등
• 포장: 진공 포장, 거품 봉지, 카튼 상자 등
• 표면 마감: HASL, ENIG, OSP 등
• 레이어: 고속 인쇄 회로 보드에 대한 2-10 레이어
• 최소 구멍 크기: 고성능 인쇄 회로 보드에 0.2mm

기술 매개 변수:

응용 프로그램:

JIETENG high-frequency circuit boards are specifically designed for applications where the performance of high-speed printed boards is critical to the functionality and reliability of the overall system이 PCB 회로 보드는 중국에서 유래하여 다양한 산업과 시나리오를 충족하도록 설계되어 최적의 신호 무결성과 시스템 성능을 보장합니다.정확성에 중점을 둔, 이 보드는 ± 10%의 임피던스 제어, 0.2mm의 최소 구멍 크기와 3/3 밀리미터의 최소 흔적 너비 / 공간으로 제공됩니다. 표면 마무리 옵션은 HASL, ENIG, OSP 등을 포함합니다.다양한 환경 및 조립 요구 사항을 충족시키기 위해JIETENG의 모델 번호 PCB 회로 보드는 다양한 애플리케이션의 복잡성과 설계 요구에 맞게 2에서 10층까지의 레이어를 사용할 수 있습니다.

JIETENG의 초고속 회로 보드의 사용은 첨단 통신 시스템으로 확장되며, 높은 주파수 신호의 무결성을 유지하는 것이 가장 중요합니다.이러한 시스템은 종종 중요한 손실이나 반사없이 기가헤르츠 범위의 주파수를 처리 할 수있는 PCB를 필요로합니다., JIETENG의 보드의 정밀도가 매우 중요한 곳입니다. 항공 및 국방 분야에서, 신뢰성과 성능은 협상 할 수 없습니다.JIETENG의 고주파 PCB는 극단적인 조건에 노출된 장비에 필요한 견고성을 제공하면서 일관된 통신 및 제어 신호를 보장합니다..

의료기기 또한 이러한 고주파 PCB의 특수한 특성을 활용합니다.MRI 와 초음파 기계 와 같은 진단 장비 는 정확 한 영상 및 데이터 를 전달 하기 위해 고속 회로 에 의존 한다JIETENG의 PCB 회로 보드의 정확성과 신뢰성은 이러한 생명을 구하는 장치가 최상의 기능을 보장합니다. 또한, 빠르게 성장하는 사물 인터넷 (IoT) 분야에서,장치 간의 효율적이고 강력한 통신의 필요성은 고주파 PCB를 필수 구성 요소로 만듭니다.JIETENG의 PCB는 스마트 장치와 센서가 연결된 환경에서 최적의 성능을 발휘하는 데 필요한 데이터의 신속하고 신뢰할 수있는 전송을 촉진합니다.

또한 소비자 전자제품의 경우 더 빠르고 더 신뢰할 수 있는 장치에 대한 수요가 계속 증가하고 있습니다.JIETENG의 고주파 회로 보드의 사용은 스마트폰과 같은 제품에서 볼 수 있습니다.이 응용 프로그램은 PCB의 고속 데이터 전송을 지원하고 전자기 간섭 (EMI) 을 줄일 수있는 능력에서 이익을 얻습니다.밀집된 전자 장치에서 신호의 명확성을 유지하는 데 중요합니다..

결론적으로, JIETENG의 고주파 PCB의 다양한 응용은 다양한 첨단 산업의 높은 표준을 충족시키는 그들의 적응력과 기술력을 강조합니다.중요한 방어 시스템인지, 첨단 의료 기술, 최첨단 소비자 전자제품, 또는 IoT의 복잡성, JIETENG은 우수성과 신뢰성으로 동의어를 가진 PCB 회로 보드 솔루션을 제공합니다.

사용자 정의:

브랜드 이름:JIETENG

모델 번호:PCB 회로판

원산지:중국

실크 스크린 색상:흰색, 검은색, 노란색 등 다양한 색상으로 제공됩니다.

미니 추적 너비/공간:고밀도의 설계 요구사항을 위해 3/3 밀리미터의 정밀 제작

판 두께:다양한 고주파 회로 보드 애플리케이션을 충족시키기 위해 0.2-3.2mm 범위.

소재:신뢰성을 요구하는 고성능 인쇄회로판에 FR4를 이용합니다.

분 구멍 크기:복잡한 초고속 인쇄판 디자인을 위해 0.2mm만큼 작습니다.

지원 및 서비스:

우리의 고주파 PCB는 높은 신호 무결성이 필수적인 애플리케이션에서 우수한 성능을 제공하기 위해 설계되었습니다.고객들이 우리의 제품의 유용성과 기능을 극대화할 수 있도록, 우리는 당신의 특정 요구에 맞게 완벽한 기술 지원과 서비스를 제공합니다.

기술 지원: 경험 많은 엔지니어가 전문적인 조언과 지원을 제공 할 수 있습니다. 그들은 문제를 해결하는 데 도움이 될 수 있습니다. PCB 설계에 대한 최상의 방법에 대한 지침을 제공,그리고 당신의 고주파 회로의 성능을 최적화하는 팁을 제공.

디자인 검토 서비스: 당신이 생산에 당신의 디자인을 맡기 전에, 우리의 전문가들은 높은 주파수에서 성능에 영향을 미칠 수있는 잠재적 문제를 식별하기 위해 PCB 레이아웃을 검토 할 수 있습니다.이 서비스는 당신의 디자인이 제조성과 기능성을 위해 최적화되도록 돕습니다..

재료 선택 보조: 기판 재료의 선택은 고주파 PCB의 성능에 크게 영향을 줄 수 있습니다.우리의 전문가는 최고의 신호 무결성 및 전기 성능을 달성하기 위해 응용 프로그램에 가장 적합한 재료를 선택하는 데 도움이 될 수 있습니다.

테스트 및 인증: 귀하의 고주파 PCB의 신뢰성과 품질을 보장하기 위해, 우리는 광범위한 테스트 서비스를 제공합니다. 여기에는 전기 테스트, 신호 무결성 분석,그리고 열 테스트우리는 또한 귀하의 산업 또는 응용 프로그램에 필요한 인증서를 얻는 데 도움을 줄 수 있습니다.

판매 후 지원: 고객 만족에 대한 우리의 헌신은 판매를 넘어 확장됩니다. 우리는 우리의 고주파 PCB 제품에 대한 지속적인 지원을 제공합니다.제작 후 발생할 수 있는 모든 문제나 우려에 대한 도움을 포함합니다..

문서 및 리소스: 우리는 기술 데이터 시트, 응용 프로그램 노트 및 화이트 페이퍼를 포함하여 풍부한 문서 및 온라인 리소스를 제공합니다.우리의 고주파 PCB를 이해하고 효과적으로 사용하는 데 도움이.

맞춤형 솔루션: 특별한 요구 사항이 있거나 맞춤형 솔루션이 필요한 경우, 우리의 엔지니어링 팀은 귀하의 특정 요구 사항을 충족하는 고주파 PCB를 개발하기 위해 귀하와 함께 일할 준비가되어 있습니다.

우리의 목표는 당신이 당신의 고주파 PCB 프로젝트를 성공적으로 만들기 위해 필요한 모든 지원과 서비스를 보장하는 것입니다.우리는 업계에서 가장 높은 수준의 고객 서비스와 기술 전문 지식을 제공하기 위해 최선을 다하고 있습니다.

포장 및 운송:

우리의 고주파 PCB는 운송 중에 최대한의 보호를 보장하기 위해 신중하게 포장됩니다.각 PCB는 개별적으로 전자기 충전으로부터 민감한 전자 구성 요소의 무결성을 보존하기 위해 반 정적 포장에 포함됩니다.그 다음 판은 푹신하고 딱딱한 상자에 안전하게 배치됩니다. 폼 또는 거품 포장으로 채워져 이동을 방지하고 운송 중에 발생할 수있는 충격을 흡수합니다.내구성 있는 외부 카튼, 선박 규정에 따라 밀폐 및 표기우리는 우리의 고주파 PCB가 완벽하게 작동하는 상태로 도착하는지 확인하기 위해 특별한 주의를 기울입니다.

발송 전에, 모든 패키지는 철저하게 검사됩니다. 품질과 안전에 대한 우리의 높은 기준을 충족하는지 확인하기 위해. 우리는 또한 각 운송과 함께 포장 칩을 포함합니다.내용에 대한 상세한 설명과 필요한 처리 지침우리의 운송 파트너는 전자 부품 취급에 대한 신뢰성과 전문성을 위해 신중하게 선택되었습니다.고주파 PCB가 신속하고 손상없이 배달되도록 보장합니다.도착시 배송물을 점검하고 문제가 발생하면 즉시 저희에게 연락하십시오. 우리는 고객 만족에 최선을 다하고 신속하게 모든 문제를 해결합니다.

FAQ:

Q1: 고 주파수 PCB 는 무엇 이며 그 전형적 인 응용 분야 는 무엇 입니까?

A1:JIETENG PCB 회로 보드와 같은 고주파 PCB는 일반적으로 500 MHz를 초과하는 고주파 범위에서 신호를 전송하도록 설계되었습니다.그들은 마이크로 웨이브와 같은 응용 프로그램에서 널리 사용됩니다, RF 및 고속 디지털 회로, 위성 통신 시스템 및 고속 데이터 전송 기술.

Q2: JIETENG 고주파 PCB의 제조에 사용되는 재료는 무엇입니까?

A2:JIETENG 고주파 PCB는 일반적으로 FR4, 폴리페닐렌 산화물 (PPO) 합금 또는 테플론과 같은 낮은 전기적 손실과 안정적인 전기적 상수를 가진 첨단 재료로 만들어집니다.이 물질은 높은 주파수에서 최소 신호 손실을 보장하기 위해 선택됩니다.

Q3: JIETENG PCB 회로 보드는 야외 응용 프로그램을 처리 할 수 있습니까?

A3:예, JIETENG PCB 회로 보드는 다양한 환경 조건에 견딜 수 있도록 설계되어 있으며 야외 응용 프로그램에서 사용할 수 있습니다.그것은 엄격한 품질 관리 조치 아래 중국에서 제조됩니다 신뢰성과 다양한 환경에서 내구성을 보장하기 위해.

Q4: JIETENG 고주파 PCB는 특정 설계 요구 사항에 따라 사용자 정의 할 수 있습니까?

A4:확실히, JIETENG는 PCB 회로 보드에 대한 사용자 정의 옵션을 제공합니다. 고객은 크기와 계층 수,그리고 최종 제품이 그들의 특별한 설계 요구 사항을 충족하도록 보장하는 다른 사양.

Q5: 어떻게 JIETENG PCB 회로 보드가 높은 주파수에서 신호 무결성을 보장합니까?

A5:JIETENG PCB 회로 보드는 정밀한 임피던스 제어로 설계되어 있으며 높은 주파수에서 신호 무결성을 유지하기 위해 적절한 다이 일렉트릭 특성을 가진 물질을 사용합니다.PCB 레이아웃은 신호 손실과 크로스 토크를 줄이기 위해 최적화되었습니다., 고속 애플리케이션에 대한 신뢰할 수있는 성능을 보장합니다.
