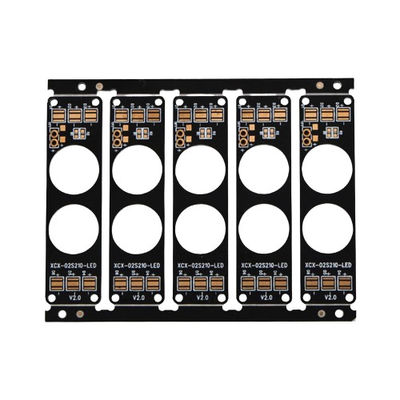

2층 검은색 SMT PCB 조립 1.6mm 1oz 구리 낮은 프로필 비행 탐사 시험

제품 설명:

PCB SMT (Surface Mount Technology) 조립 제품은 현대 전자제품 제조에 필요한 최첨단 솔루션으로 정확성, 신뢰성 및 높은 성능을 결합합니다.이 제품은 광범위한 애플리케이션을 충족하는 포괄적인 조립 서비스를 제공합니다.소비자 전자제품에서 산업 제어 시스템에 이르기까지고객들은 압력 회로 보드 (PCB) 에 구성 요소를 원활하게 통합하여 뛰어난 용접 품질을 기대할 수 있습니다..

이 제품의 중요한 속성 중 하나는 표면 마감입니다. PCB SMT 조립 제품은 HASL (핫 에어 솔더 레벨링) 표면 마감으로 제공됩니다.그 비용 효율성과 견고성으로 널리 알려져 있습니다.HASL는 구리 트랙 위에 두꺼운 용매 층을 제공하여 신뢰할 수있는 용매 관절과 PCB의 좋은 수명을 보장합니다. This finish is particularly suitable for conventional soldering techniques and is an excellent choice for Printed Circuit Board Soldering applications that require a high level of durability and longevity.

PCB SMT 조립 제품은 전자제품의 고밀도 부품 배치 및 소형화 추세에 필수적인 최소 구멍 크기가 0.2mm입니다.그러한 미세한 특징을 수용 할 수있는 능력은 제품이 복잡하고 고급 회로 설계에 사용될 수 있음을 보장합니다., PCB 기술의 한계를 확장하도록 설계자를 가능하게 합니다.이 미세한 구멍 크기는 고 정밀의 상호 연결을 달성하는 데 결정적이며 복잡한 인쇄 회로 보드 용접 작업을 처리 할 수있는 제품의 능력에 대한 증거입니다.

미학 및 기능 측면에서, 이 제품의 솔더 마스크 색상은 전통적인 녹색입니다. 녹색 솔더 마스크는 구리 트랙과 실크 스크린에 대 한 대조를 제공합니다.PCB를 시각적으로 검사하는 것이 더 쉬워집니다.이 색은 또한 우수한 용접성과 산화로부터 구리 회로의 보호와 관련이 있으며, 이는 표면 마운트 용접 조립 프로세스의 성능을 더욱 향상시킵니다.

품질과 신뢰성은 PCB SMT 조립 제품의 최전선에 있으며, 그렇기 때문에 비행 탐사 시험은 시험 유형으로 사용됩니다.이 고급 테스트 방법은 PCB에 각 구성 요소의 전기 성능을 테스트 할 수있는 움직이는 프로브를 사용하여 전용 테스트 장비를 필요로하지 않습니다.비행 탐사 시험은 프로토타입, 소규모 생산 라인 또는 높은 구성 요소 혼합이있는 보드에 이상적입니다. 비용 효과적이고 유연한 테스트 솔루션을 제공합니다.최종 제품이 오늘날의 경쟁 시장에서 요구되는 엄격한 신뢰성 표준을 충족하는지 확인합니다..

SMT 조립 과정에서 사용되는 PCB의 구리 두께는 1 온스이며, 이는 현재 운반 능력과 열 관리 사이의 좋은 균형을 제공하는 표준 두께입니다.이 두께는 PCB가 구조적 무결성을 유지하면서 대부분의 전자 애플리케이션의 전형적인 전류 수준을 처리 할 수 있음을 보장합니다.1온스 구리 두께 또한 용접 과정의 품질에 기여, 그것은 구성 요소와 PCB 사이에 단단한 결합을 허용,이는 인쇄 회로 보드 용접 서비스의 전반적인 신뢰성에 결정적입니다..

요약하자면 PCB SMT 조립 제품은 HASL 표면 마감, 최소 0.2mm의 구멍 크기, 녹색 용접 마스크,그리고 고품질의 구리 두께 1 온스, 신뢰성 있고 효율적인 표면 마운트 용접 조립 서비스. 프로토타입 또는 대량 생산을 위해,이 제품은 고객이 최고 수준의 품질과 성능을 충족하는 PCB를 받는 것을 보장합니다., 그것은 광범위한 전자 응용 프로그램에 대한 이상적인 선택입니다.

특징:

• 제품명: PCB SMT 조립
• 솔더 마스크 색상: 녹색
• PCB 층: 2층
• PCB 두께: 1.6mm
• 시험 유형: 비행 탐사체 시험
• 제품 종류: PCB SMT 조립
• 특징: 인쇄 회로 보드 용접
• 특징: 표면 장착 장치 조립
• 특징: 표면 마운트 용접 장치

기술 매개 변수:

응용 프로그램:

중국 출신의 JIETENG PCB 회로 보드는 PCB 인쇄 배선 조립 분야에서 정확성과 신뢰성의 모범 모델입니다. 이 2층 PCB,내구성 있는 FR-4 물질로 만들어졌습니다., JIETENG가 고객에게 제공하는 세심한 공예와 첨단 기술의 증거입니다.고밀도의 상호 연결과 복잡한 회로 패턴을 필요로 하는 애플리케이션에 맞게 만들어졌습니다..

특히 표면 마운트 용접 조립용으로 설계된 JIETENG PCB 회로 보드는 1oz의 구리 두께로 장착되어 있습니다.우수한 전기 전도성과 열 저항성을 보장합니다.선택된 시험 유형으로 비행 탐사 시험의 통합은 각 조립 장치가 가장 높은 품질 및 기능 표준을 충족시키는 것을 보장합니다.이 엄격 한 테스트 프로토콜 은 전자 회로 보드 조립 장치 가 어떤 결함 도 없도록 하고, 다양한 까다로운 시나리오 에서 사용 할 수 있게 하는 것 을 보장 합니다.

JIETENG PCB 회로 보드의 응용 기회는 광범위하고 다양합니다. 그것은 소비자 전자제품과 같은 견고하고 소형 전자 솔루션을 필요로하는 산업에 대한 이상적인 선택입니다.단체가 스마트 폰에 사용되는 경우신뢰성과 정확성이 가장 중요한 의료기기에서는 이 PCB가 생명을 구하는 진단 장비와 환자 모니터링 시스템의 척추 역할을 합니다.자동차 부문도 이 제품의 고성능 특성으로부터 이익을 얻습니다., 엔진 제어 장치, GPS 시스템 및 엔터테인먼트 콘솔에 사용 합니다.

산업 기계의 영역에서, JIETENG PCB 회로 보드는 복잡한 자동화 시스템 및 제어 패널의 작동에 필수적입니다.어려운 환경에 견딜 수 있는 능력으로 항공우주용으로 적합합니다., 통신 시스템, 내비게이션 제어 장치 및 탑재 컴퓨터에 사용됩니다.통신 산업 은 신호 전송 장치 를 위해 이 전자 회로 보드 집합체 에 의존 한다, 네트워크 라우터, 스위치, 원활한 연결과 통신을 보장합니다.

또한 JIETENG PCB 회로 보드는 태양광 인버터, 풍력 터빈 컨트롤러 및 에너지 저장 시스템에서 중요한 구성 요소로 재생 가능한 에너지 분야에서도 자산입니다.신뢰성 및 효율성 때문에 지속 가능한 기술 인프라의 필수 요소입니다.요약하자면, JIETENG 모델 PCB 회로 보드는 고급 표면 마운트 용접 조립 장치로 다양한 분야에서 혁신의 초석입니다.발전을 촉진하고 현대 사회의 복잡한 전자적 요구를 지원합니다..

사용자 정의:

브랜드 이름: JIETENG

모델 번호: PCB 회로판

원산지: 중국

제품 종류: PCB SMT 조립

PCB 재료: FR-4

최소 선 너비/공간: 0.1mm/0.1mm

PCB 크기: 100mm*100mm

표면 마감: HASL

우리의 JIETENG PCB SMT 조립 서비스는 고 정밀에 전문표면 마운트 용접 장치, 귀하의인쇄 회로 보드 용접최고 품질과 신뢰성으로 충족됩니다.전자 회로 보드 조립우리의 첨단 제조 기술과 엄격한 품질 통제와 함께. JIETENG 모든 PCB 요구 사항에 대한 최첨단 솔루션을 제공합니다.

지원 및 서비스:

우리의 PCB SMT (Surface Mount Technology) 조립 제품은 신뢰성과 고객 만족을 염두에 두고 설계되었습니다.우리는 당신의 제품이 최적의 성능을 보장하기 위해 포괄적인 기술 지원과 서비스를 제공합니다.우리의 기술 서비스는 디자인 검토, 제조 타당성 분석 및 조립 후 테스트를 포함합니다.

문제 해결 또는 기술 지원에 대한 전문가 팀은 부품 배치 정확성, 용접 품질 및 조립 무결성에 대한 자세한 지침을 제공합니다.우리는 또한 최신 기술 발전과 함께 최신 PCB SMT 조립을 유지하기 위해 펌웨어 업데이트와 소프트웨어 지원을 제공합니다.

PCB SMT 조립에 대한 재작업 또는 수정과 같은 추가 서비스가 필요한 경우, 우리의 전담 지원 팀은 귀하의 특정 요구 사항을 충족하는 맞춤형 솔루션을 제공 할 준비가되어 있습니다.우리는 당신의 제품의 수명과 신뢰성을 보장하기 위해 예외적인 서비스와 기술 지원을 제공하기 위해 최선을 다하고 있습니다.

포장 및 운송:

PCB SMT 조립용 제품 패키지:

모든 PCB SMT 어셈블리 제품은 정적 전기에 의한 손상을 방지하기 위해 ESD 보호 (전자 정전 방출) 용품으로 포장됩니다. 각 보드는 개별적으로 정전 방에 봉인됩니다.ESD 안전 포장재로 장착포장 된 보드는 운송 도중 보호 할 수 있도록 완충이있는 견고하고 산업 표준의 고판 상자에 배치됩니다.각 상자에는 제품 세부 정보를 담은 포장 칩이 포함되어 있어 쉽게 식별할 수 있습니다..

PCB SMT 조립용 운송:

한 번 포장 된 PCB SMT 조립 제품은 신뢰할 수있는 물류 파트너를 통해 배송됩니다.운송 옵션에는 표준 및 가속 서비스 등이 포함되며 다양한 시간 프레임과 예산을 수용합니다.각 배송은 고유한 추적 번호를 부여, 고객이 그들의 패키지의 여정을 모니터링 할 수 있습니다. 우리는 모든 필요한 문서,원활한 배달 과정을 촉진하기 위해 정확하게 완료됩니다.

FAQ:

Q1: JIETENG PCB 회로 보드에는 어떤 재료가 사용됩니까?

A1:JIETENG PCB 회로 보드는 일반적으로 고품질의 불 retardant 유리 섬유 기판과 구리 엽으로 만들어집니다.그들은 또한 내구성 및 성능을 보장하기 위해 용접 마스크와 실크 스크린과 같은 다양한 다른 재료를 사용하여 생산됩니다..

Q2: JIETENG PCB 회로 보드는 특정 애플리케이션에 맞게 사용자 정의 될 수 있습니까?

A2:예, 우리는 PCB 회로 보드에 대한 사용자 정의 옵션을 제공합니다. 고객은 보드의 차원, 계층 수, 구리 두께,그리고 그 특정 용도에 맞는 다른 사양.

Q3: 어떤 종류의 전자 장치가 JIETENG PCB 회로 보드를 사용할 수 있습니까?

A3:JIETENG PCB 회로 보드는 다재다능하며 소비자 전자제품, 자동차 시스템, 의료 장비, 산업 제어,전기통신장치그 중에서도

Q4: JIETENG PCB 회로 보드 제조 프로세스에 대한 품질 관리 조치는 무엇입니까?

A4:우리의 PCB 회로 보드는 엄격한 품질 관리 프로세스를 통과합니다. 전기 테스트, 시각 검사,그리고 자동 광학 검사 (AOI) 를 통해 모든 보드가 품질과 신뢰성에 대한 높은 기준을 충족하는지 확인합니다..

Q5: JIETENG 브랜드는 PCB 회로 보드의 SMT 조립 프로세스와 호환성을 어떻게 보장합니까?

A5:JIETENG PCB는 SMT 조립을 염두에 두고 설계되었습니다. 그들은 좋은 용접성과 강력한 구성 요소 접착성을 보장하기 위해 ENIG 또는 HASL와 같은 호환되는 마무리 판을 갖추고 있습니다.보드는 또한 SMT 조립에 사용되는 표준 픽 앤 위치 장비와 리플로우 용접 과정과 호환됩니다..
