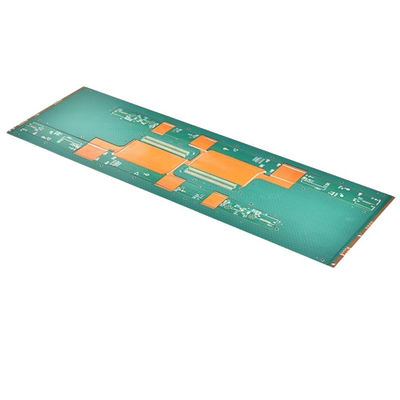

HASL 표면 마무리 2층 SMT PCB 보드 1온스 구리 1.6mm 흰색 실크 스크린

제품 설명:

SMT (Surface Mount Technology) PCB (프린트 서킷 보드) 는 현대 엔지니어링의 절정입니다.오늘날 첨단 전자 애플리케이션의 까다로운 요구를 충족시키기 위해 신중하게 제작되었습니다.이 다층 회로판은 소형화와 통합의 기적이며, 다양한 전자 장치에 대한 다양한 구성 요소를 지원하도록 설계되었습니다.첨단 기능과 견고한 디자인으로, 융합 회로 보드는 프로토타입 제작과 대량 생산을 위한 핵심 요소이며, 해당 분야의 전문가들이 의존하게 된 신뢰성과 성능을 제공합니다.

이 SMT PCB 보드의 핵심 속성 중 하나는 0.1mm의 작은 선 너비입니다. 이러한 정밀도는 더 큰 흔적 밀도를 허용합니다.이는 다층 회로 보드가 신호 무결성을 손상시키지 않고 더 많은 회로를 컴팩트한 공간에 수용 할 수 있도록 필수적입니다..이 얇은 선 너비 는 첨단 제조 능력 의 증거 이며, 가장 복잡 한 통합 회로 보드 디자인 도 정확 하고 일관성 으로 구현 될 수 있다는 것 을 보장 합니다.

표면 마감은 PCB 설계의 또 다른 중요한 측면이며이 보드에 사용되는 HASL (핫 에어 솔더 레벨링) 마감은 인기있는 선택입니다.HASL 는 내구성 있고 비용 효과적 인 안정적 인 용접 표면을 제공합니다.표면 완공은 산화로부터 기초 구리를 보호 할뿐만 아니라 구성 요소가 장착 될 때 우수한 용접성을 보장합니다.이 완성도는 특히 통상 납과 납 없는 용접 과정에 적합합니다., 다양한 조립 요구 사항에 대한 보드를 다양하게 만듭니다.

SMT PCB 보드의 시각적 미학과 기능은 이 경우 흰색인 실크스크린 색으로 더욱 향상됩니다. PCB 상의 흰색 실크스크린은 명확하고 가독 가능한 표시를 허용합니다.,구성 요소 식별자, 테스트 포인트 및 로고를 포함합니다. 이것은 쉽게 조립, 문제 해결 및 수리를 위해 필수적입니다.녹색 용접 마스크 위에 흰색 실크 스크린으로 제공되는 대조는 실용적일 뿐만 아니라 보드 전문적이고 깨끗한 외관을 제공합니다.

용접 마스크에 대해 이야기하면 SMT PCB 보드는 산업 표준인 클래식 녹색 용접 마스크를 갖추고 있습니다.녹색 색 은 보드 에 인식 할 수 있는 외모 를 부여 할 뿐만 아니라 중요 한 기능 을 수행 합니다용접 마스크는 우연한 접촉이나 단전 방지 위해 구리 흔적과 비아스를 단열합니다. 또한 먼지, 습기,그리고 산화, 따라서 통합 회로 보드의 장기적인 신뢰성에 기여합니다.

SMT PCB 보드의 구리 두께는 1oz로 평가됩니다. 이것은 평방 피트 당 구리의 무게의 측정이며 구리 층의 두께를 나타냅니다.보드는 너무 부피가 커지거나 작업하기가 어렵지 않고 전도성과 열 분산 사이의 균형을 이룬다.구리 두께는 광범위한 응용 프로그램에 충분하며, 충분한 전류 운반 능력을 지원하면서 다양한 설치에 충분한 유연성을 유지합니다.

요약하자면 SMT PCB 보드는 신뢰성과 성능을 위해 설계된 고도의 다층 회로 보드입니다.내구성 있고 용접에 친화적인 HASL 표면 완공, 간편한 조립을 위해 맑은 흰색 실크스크린 표시, 회로 안전을 위해 보호 녹색 용접 마스크, 그리고 최적의 전기 성능을 위해 표준 1 온스 구리 두께.이 통합 회로판 은 현대 전자 장치 의 발전 의 증거 이며, 고기술 프로젝트 나 제품 에 있어서 필수적 인 부품 이다.

특징:

• 제품명: SMT PCB 보드
• 실크 스크린 색상: 흰색
• 대회 봉사: 예
• 레이어: 2 (다층 회로 보드)
• 재료: FR4 (종합 회로 보드)
• 판 두께: 1.6mm

기술 매개 변수:

응용 프로그램:

JIETENG 모델 PCB 회로 보드는 광범위한 응용 프로그램을 위해 설계 된 최첨단 인쇄 회로 보드입니다.이 보드는 최소 구멍 크기가 0인 높은 정밀 표준을 포함합니다..2mm 및 최소 0.1mm의 라인 간격으로 다양한 시나리오에서 우수한 성능을 보장합니다. 흰색 실크 스크린 색은 표기 및 식별에 명확한 대조를 제공합니다.복잡한 프로젝트에서 사용성을 더욱 향상.

소비자 전자제품이나 산업용 기계에 사용하든, JIETENG PCB 회로판의 임피던스 제어 기능은 신호의 무결성을 보장합니다.전자 장비의 성능과 신뢰성을 유지하는 데 결정적입니다.이 인쇄 회로 보드의 건설에 사용되는 FR4 물질은 내구성과 안정성을 제공하여 견고함과 장수성을 요구하는 환경에서 사용하기에 적합합니다.

통신 분야에서 이 다층 회로판은 첨단 통신 장치에 필요한 복잡성과 연결성을 제공함으로써 탁월합니다.그 정밀도는 고밀도의 부품 배치를 허용, 이는 제한된 공간 내에서 수많은 기능을 요구하는 현대적이고 컴팩트한 장치에 필수적입니다.

또한, JIETENG PCB 회로 보드는 정확성과 신뢰성의 높은 기준이 협상이 불가능한 의료 기기에 대한 훌륭한 선택입니다.보드 의 미세 한 구멍 크기 와 선 간격 은 의료용 전자 장비 에 특이 한 정교 하고 소형화된 부품 들 을 수용 할 수 있는 복잡 한 디자인 을 가능하게 한다.

자동차 산업 내에서, 첨단 전자 시스템에 대한 수요가 증가하고 있으며, JIETENG PCB 회로 보드는 이러한 요구를 충족시키기 위해 잘 갖추어져 있습니다.탄탄 한 FR4 재료 와 임피던스 제어 는 자동차 용품 에서 발견 되는 가혹 한 조건 과 진동 에 견딜 수 있는 판 의 능력 에 기여 합니다, 차량의 전체 수명 동안 안정적인 성능을 보장합니다.

마지막으로, 속도와 데이터 무결성이 가장 중요한 컴퓨팅과 저장 분야에서,JIETENG PCB 회로 보드의 정확한 임피던스 제어 및 다층 회로 보드 설계는 신호의 고속 전송을 촉진합니다., 높은 속도로 지속적으로 작동하는 서버와 저장 장치에 매우 중요합니다.JIETENG 모델 PCB 회로 보드는 가장 까다로운 전자 애플리케이션에 대한 모범적인 기초로 서있다.

사용자 정의:

브랜드 이름:JIETENG

모델 번호:PCB 회로판

원산지:중국

판 두께:10.6mm

소재:FR4

레이어:2 - 다층 회로판

최소 선 너비:00.1mm

분 구멍 크기:00.2mm

JIETENG 인쇄 회로 보드 (PCBs) 의 정확성과 품질을 발견하십시오. 우리의 통합 회로 보드는 표준 보드 두께로 설계됩니다 1.6mm, 고품질 FR4 재료를 사용하여 제작된이중 계층, 다층 회로 보드는 복잡하고 효율적인 디자인을 가능하게 하고, 전자적 필요에 최적의 성능을 보장합니다.1mm, 최소 구멍 크기는 0.2mm, 우리의 PCB는 뛰어난 정확성을 제공하며 광범위한 응용 프로그램에 적합합니다. 자랑스럽게 중국에서 제작 된 JIETENG은 예외적인 PCB 솔루션을 제공하기 위해 최선을 다합니다.

지원 및 서비스:

우리 회사는 우리의 SMT PCB 보드 제품에 대한 포괄적인 기술 지원 및 서비스를 제공하기 위해 최선을 다하고 있습니다.우리는 귀하의 SMT PCB 보드의 최적의 성능과 수명을 보장하기 위해 다양한 서비스를 제공합니다.. 숙련된 기술자 팀의 모든 기술적 문제를 해결하는 데 도움이 제공 됩니다. 우리의 서비스는 상세한 제품 문서, 문제 해결 가이드,그리고 자주 묻는 질문에 대한 답변을 가진 온라인 지식 기반우리는 또한 SMT PCB 보드가 최신 개선으로 효율적으로 작동하도록 정기적인 펌웨어 및 소프트웨어 업데이트를 제공합니다.

더 복잡한 문제나 직접적인 도움의 경우, 우리의 기술 지원팀은 티켓 판매 시스템을 통해 연락할 수 있습니다.우리는 모든 조사가 신속하고 효과적으로 처리되도록 보장합니다., 다운타임을 최소화하고 운영이 원활하게 진행되도록 하는 것을 목표로 합니다. 또한 우리는 SMT PCB 보드 제품을 최대한 활용할 수 있도록 직원들에게 교육 세션을 제공합니다.적절한 처리, 유지보수 및 최선 사례

우리는 신뢰할 수 있는 제품이 얼마나 중요한지 그리고 그것이 여러분의 사업에 미치는 영향을 잘 알고 있습니다.그렇기 때문에 우리는 당신에게 필요한 지원과 서비스를 제공하는데 헌신합니다 SMT PCB 보드의 우수성과 신뢰성을 유지하기 위해.

포장 및 운송:

SMT PCB 보드의 제품 패키지:

SMT PCB 보드는 운송 중에 보호되도록 조심스럽게 취급하고 포장됩니다.각 보드는 정적으로 보호되고 정전 방전 손상을 방지하기 위해 정전 방전 가방 안에 배치그 다음 보드는 추가 충격 흡수 기능을 제공하기 위해 거품 삽입 또는 거품 포유로 완화됩니다. 부품의 무결성을 유지하기 위해,우리는 배포되는 보드 양에 적합한 크기의 딱딱한 고지 상자를 사용합니다.상자는 조작을 방지하는 테이프로 봉인되어 있으며 운반 지침이 표시되어 목적지로 안전하게 운반됩니다.

SMT PCB 보드의 배송:

우리의 SMT PCB 보드는 전자 물류에 특화된 신뢰할 수 있는 택배 서비스를 사용하여 배송됩니다. 우리는 다양한 배송 시간 및 예산 요구 사항을 충족시키기 위해 다양한 배송 옵션을 제공합니다..각 배송에 대한 추적 정보는 제공되며 고객들이 패키지의 진행 상황을 모니터링 할 수 있습니다. 보드는 손실이나 손상을 방지하기 위해 운송 중에 보험에 가입됩니다.도착 후, 고객들은 그들의 운송물을 검사하여 잘못된 취급의 흔적을 확인하고 즉시 문제를 보고하여 신속한 해결을 위해 권고됩니다.

FAQ:

Q1: SMT PCB 보드의 브랜드 이름은 무엇입니까?

A1:SMT PCB 보드의 브랜드 이름은 JIETENG입니다.

Q2: PCB 회로 보드는 어떤 종류의 제품입니까?

A2:PCB 회로 보드는 표면 장착 기술 (SMT) 응용 프로그램에 사용하도록 설계된 모델입니다.

Q3: JIETENG PCB 회로 보드는 어디에서 제조됩니까?

A3:JIETENG PCB 회로 보드는 중국에서 생산됩니다.

Q4: JIETENG PCB 회로 보드는 특정 애플리케이션에 맞게 사용자 정의 될 수 있습니까?

A4:예, 사용자 정의 옵션은 특정 응용 프로그램에 맞는 JIETENG PCB 회로 보드에 사용할 수 있습니다. 더 많은 정보를 위해 고객 서비스에 문의하십시오.

Q5: 어떻게 JIETENG PCB 회로 보드가 내 전자 프로젝트의 요구 사항을 충족시킬 수 있는지 확인할 수 있습니까?

A5:당신은 JIETENG PCB 회로 보드에 대한 기술 사양을 참조하고 프로젝트의 요구 사항과 비교 할 수 있습니다.우리의 기술 지원 팀은 귀하의 신청에 적합성을 결정하는 데 도움이 가능합니다..
