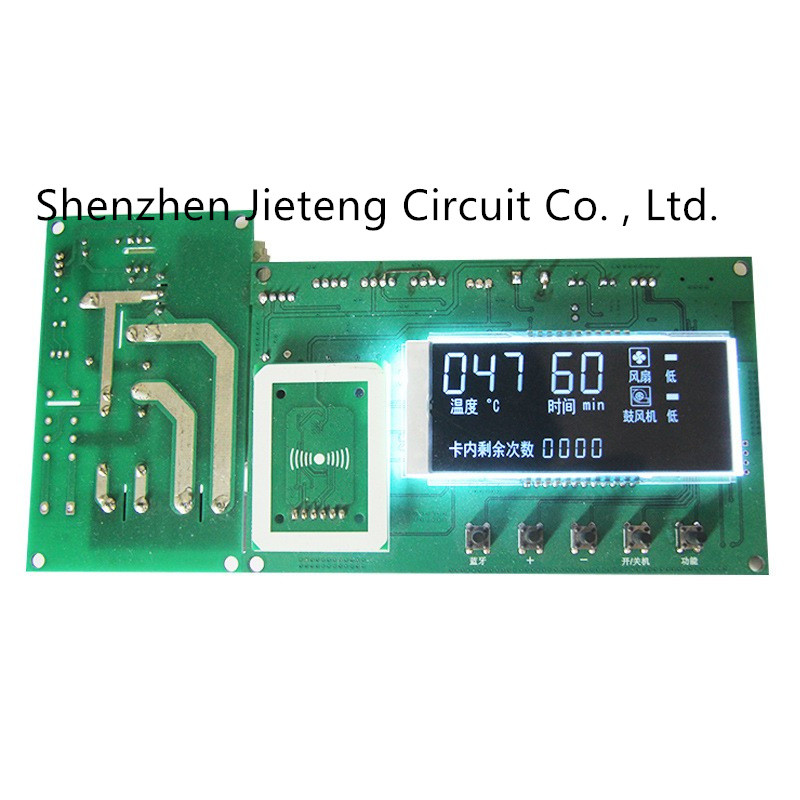

6 층 임피던스 플레이트 자동차 스엠티 프린터 배선 기판 무독성

  • 6 Layer Impedance Plate Automobile Smt Printed Circuit Board Halogen Free
원래 장소 광동, 중국
브랜드 이름 JIETENG
인증 ISO/TS16949/RoHS/TS16949
모델 번호 로저스 FR4
최소 주문 수량 교섭할 수 있습니다
가격 negotiable
포장 세부 사항 비어 있는 통에서 진공 포장
배달 시간 5-8 일 배달
지불 조건 교섭할 수 있습니다
공급 능력 매년마다 150000 평방미터 / 평방미터

무료 샘플 및 쿠폰을 원하시면 저에게 연락하십시오.

왓츠앱:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

우려 사항이 있는 경우 24시간 온라인 도움말을 제공합니다.

x
제품 상세 정보
시스템 맞춤화 수락 구리 두께 1 온스
원래 장소 광동, 중국 색 백색
강조하다

임피던스 스엠티 프린트 회로 기판

,

무독성 스엠티 프린트 회로 기판

,

임피던스 피크바 프린트 회로 기판 조립
메시지를 남겨주세요
제품 설명
6 층 임피던스 플레이트 자동차 플레이트 무할로겐 다층 플레이트
본질적 항목
모델 번호 :
PCB
타이핑하세요 :
리지드 피씨비, 전자 보드
원산지 :
광동, 중국
브랜드명 :
주문 제작됩니다
기재 :
FR4 /aluminum/ceramic CEM
구리 두께 :
0.5-4OZ / 1Oz / 2Oz 또는 관습
판 두께 :
0.2~6mm
민. 구멍 치수 :
Ｔ / 2 밀리미터 / 0.2 Mm / 0.15 밀리미터 또는 관습
민. 선 폭 :
0.15 밀리미터 / 0.1mm/ 4 밀리리터 또는 관습
민. 행간 :
0.15 밀리미터 / 0.1 밀리미터 또는 관습
표면 마감 :
HASL / 침지 금 / 순간 금 / 도금된 은메달 / OSP
보드 사이즈 :
주문 제작된 색상과 크기가 1200 밀리미터를 최대한으로 씁니다
재료 :
FR4 /aluminum/ceramic CEM1
솔더 마스크 색 :
Blue.green.red.black.white.etc
층을 이루세요 :
1~24 레이어
MOQ :
1 PC
시험 서비스 :
AOI 엑스레이 기능 테스트
PCB 항목 :
94v0 Fr4/aluminum Pcb
상품 이름 :
PCB 보드 국회
애플리케이션 :
전자장치
역량
PCB 제작의 상술
레이어
1~32 레이어
재료
FR4,CEM1,CEM3, 하이트 TG, Rogers,F4B, Taconic,FR1,FR2,94v0, 알루루미늄
명령 퀄니이티
1~500,000
보드 형상
직사각형이, 라운드, 슬롯, 차단, 복잡하, 불규칙합니다
이사회 절단
전단기, V-스코어, 라우트된 탭, 가라앉은 반대
판 두께
0.2~8.0mm,Flex0.01~0.25 "
구리 중량
0.5oZ~12oZ
솔더 마스크
이중의 측면을 가진 녹색 LPI가 또한 하얗, 노랗, 푸르, 검, 자주빛이, 기타 등등 빨강을 지원합니다
실크 스크린
하얗거나 노랗거나 빨갛거나 검거나 부정적인 것에 이중의 측면을 가지거나 단일면
민 선 폭 / 공간
0.06/0.06 밀리미터
맥스 보드 치수
25.6 inch*43.3 인치 또는 650mm*1100mm
민 보오링공 지름
0.1 밀리미터
표면가공도
HASL, ENIG, 임미션 Ti, 임미손 Silver,OSp, ENEPIG, 기타 등등
판 두께 허용한도
±10%
최소 슬롯 폭
0.12",3.0mm,or 120 밀리리터
V-스코어 깊이
판 두께의 20~25%
PTH 벽 두께
>0.025mm
PTH 홀 Dia 허용한도
±0.076mm
비 PTH 홀 Dia 허용한도
±0.05mm
홀 위치 일탈
±0.076mm
수축 공
예
품질 기준
IPC-A600F/MIL-STD-1050D
설계 화일 포맷
키-CAD, 프로-E 거버 RS-274X,274D, 독수리와 오토캐드의 데이터 교환 방식, DWG

자사 제품은 넓게 사용되고, 포함됩니다

자동차, 의료 기기, 가전제품, 항공우주, 디지털 통신, 산업 제어와 많습니다
