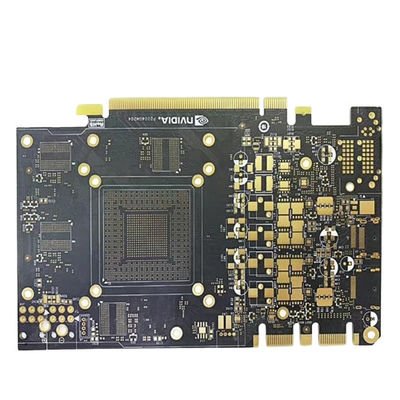

2층 PCB SMT 조립 최소 0.1mm/0.1mm 라인 너비/공간 사용자 정의

제품 설명:

PCB SMT 조립은 PCB에 전자 구성 요소를 조립하기 위해 표면 마운트 기술 (SMT) 을 사용하는 인쇄 회로 보드 (PCB) 조립 프로세스입니다.이 과정은 또한 표면 마운트 어셈블리 또는 표면 마운트 장치 (SMD) 어셈블리로 알려져 있습니다.PCB SMT 조립은 전자 장치의 생산에서 중요한 단계이며, 더 작고 더 컴팩트한 디자인을 허용하며 향상된 성능과 신뢰성을 제공합니다.

PCB SMT 어셈블리는 PCB 표면에 전자 구성 요소를 용접하는 과정을 포함하는 인쇄 회로 보드 어셈블리 (PCBA) 의 일종입니다.이 과정은 전통적인 PCB 인쇄 와이어링 어셈블리와 다릅니다, 구멍을 뚫고 구멍을 통해 부품을 용접하는 것을 포함합니다.

PCB SMT 조립 과정의 핵심 단계 중 하나는 테스트입니다. 이러한 유형의 조립에 사용되는 가장 일반적인 테스트 방법은 비행 탐사 시험입니다.이것은 자동 테스트 방법으로, 프로브를 사용하여 PCB의 특정 지점을 만지고 전기 연속성 및 잠재적 결함을 검사합니다.이 테스트는 빠르고 효율적이므로 대용량 생산에 이상적인 선택입니다.

HASL (Hot Air Solder Leveling) 는 PCB SMT 조립에 사용되는 일반적인 표면 마무리입니다. 이 방법은 PCB에 구리 패드를 용액 층으로 코팅하는 것을 포함합니다.그 다음 가열되고 평준화되어 구성 요소 배치를위한 매끄럽고 균일한 표면을 만듭니다.HASL는 비용 효율적이고 신뢰할 수 있는 표면 마감으로 잘 용접 가능하고 산화 방지 기능을 제공합니다.

구리 두께는 PCB의 구리 층의 두께를 의미합니다. PCB SMT 조립에서 사용되는 표준 구리 두께는 1 앙스 (온스) / 평방 피트입니다.이 두께는 PCB의 전체 무게와 비용을 낮게 유지하면서 충분한 전도성을 제공하기 때문에 대부분의 전자 장치에 이상적입니다..

FR-4는 산업에서 가장 일반적으로 사용되는 PCB 재료입니다. 그것은 내구성, 강도 및 좋은 전기적 특성으로 알려져있는 방화 저항성, 에폭시 기반 라미네이트의 일종입니다.FR-4 는 다양한 용도로 쓰일 수 있는 비용 효율적이고 다재다능한 재료입니다., PCB SMT 조립에 대한 선택이 됩니다.

요약하자면, PCB SMT 조립은 전자 장치의 제조에서 중요한 과정입니다. 그것은 PCB에 전자 구성 요소를 조립하기 위해 표면 장착 기술을 사용하는 것을 포함합니다.더 작은HASL 표면 완공, 구리 두께 1온스, FR-4 재료를 사용하여PCB SMT 조립은 다양한 산업에 고품질 및 비용 효율적인 PCBA를 생산 할 수 있습니다..

특징:

• 제품명: PCB SMT 조립
• PCB 재료: FR-4
• 최소 선 너비/공간: 0.1mm/0.1mm
• PCB 두께: 1.6mm
• 표면 마감: HASL
• 구성요소 오차: 0.5mm
• 전자 회로 보드 조립
• 표면 마운트 용접 장치
• PCB 인쇄 전선 집합

기술 매개 변수:

응용 프로그램:

JIETENG의 PCB SMT 조립은 전자 회로 보드 조립 프로세스를 향상시키기 위해 설계된 혁명적인 제품입니다. 이 제품은 제조업체, 전자 엔지니어,그리고 고품질의 고 효율적인 표면 마운트 용접 조립 솔루션을 찾고있는 취미가.

더 작고 더 컴팩트한 전자 장치에 대한 수요가 증가함에 따라 효율적이고 신뢰할 수있는 표면 장착 장치 조립의 필요성이 중요합니다.JIETENG의 PCB SMT 조립은 원활하고 효율적인 조립 프로세스를 제공함으로써 이러한 요구를 충족하도록 설계되었습니다.

JIETENG의 PCB SMT 어셈블리는 첨단 기술과 고품질의 재료로 장착되어 효율적인 PCB 어셈블리 프로세스에 완벽한 솔루션입니다.이 제품은 각 구성 요소가 회로 보드에 정확하게 배치되고 용접되도록 설계되었습니다., 결함 없는 신뢰성 있는 성능을 제공합니다.

우리의 PCB SMT 어셈블리는 다양한 애플리케이션에 적합합니다. 소비자 전자제품, 의료기기, 항공우주 장비 등등.이 제품은 다양한 산업 및 응용 분야의 특정 요구를 충족시킬 수 있습니다..

JIETENG에서 우리는 생산 과정에서 고품질 재료를 사용하는 것의 중요성을 이해합니다.뛰어난 성능과 내구성을 보장합니다..

우리의 PCB SMT 어셈블리는 최첨단 기계와 기술을 사용하여 생산되며 원활하고 효율적인 생산 프로세스를 보장합니다.이것은 우리의 고객의 요구를 충족시키고 적절한 시간에 고품질 제품을 제공할 수 있도록 합니다..

첨단 기술과 고품질 재료로, JIETENG의 PCB SMT 조립은 신뢰할 수있는 성능을 보장합니다.이 제품은 극단적인 조건에 견딜 수 있도록 설계되어 있으며 오래 지속되는 성능을 제공합니다., 전자 회로 보드 조립 필요에 대한 완벽한 선택입니다.

결론적으로, JIETENG의 PCB SMT 조립은 모든 전자 회로 보드 조립 프로세스를 향상시킬 수있는 혁명적인 제품입니다.그리고 효율적인 생산 과정이 제품은 뛰어난 성능과 신뢰성을 보장합니다.당신의 모든 표면 마운트 장치 조립 필요에 대한 JIETENG의 PCB SMT 조립을 선택하고 품질과 효율성의 차이를 경험.

사용자 정의:

브랜드 이름: JIETENG

모델 번호: PCB 회로판

원산지: 중국

PCB 크기: 100mm*100mm

구멍 크기: 0.2mm

솔더 마스크 색상: 녹색

제품 종류: PCB SMT 조립

구리 두께: 1온스

표면 장착 장치 조립, 전자 회로 보드 조립, PCB 인쇄 전선 조립은 우리의 전문입니다. PCB SMT 조립에 대한 우리의 맞춤형 서비스와 함께,우리는 당신의 특정 요구 사항을 충족하는 고품질의 정밀 PCB 회로 보드를 제공할 수 있습니다우리의 최첨단 기술과 경험이 풍부한 팀은 PCB의 빠르고 효율적인 조립을 보장합니다.우리는 당신의 필요에 맞게 PCB의 모든 측면을 사용자 정의 할 수 있습니다. 당신의 모든 PCB SMT 조립 필요에 대한 JIETENG를 신뢰하고 최고 수준의 품질과 개인 서비스를 경험하십시오.

포장 및 운송:

각 PCB SMT 어셈블리 제품은 고객에게 안전한 배달을 보장하기 위해 신중하게 포장됩니다. 포장에는 다음 단계가 포함됩니다.

• 모든 부품은 먼저 결함이나 손상을 검사합니다.
• 그 다음 PCB는 정적 전기 손상을 방지하기 위해 반 정적 가방에 배치됩니다.
• 필요한 모든 액세서리와 매뉴얼은 별도의 가방에 넣을 것입니다.
• 정전성 백과 액세서리 백은 단단한 고판 상자에 넣을 것입니다.
• 상자는 테이프로 봉인되고 제품 이름, 모델 번호, 배송 정보 등이 표시됩니다.

우리는 고객에게 다양한 배송 옵션을 제공합니다.

• 표준 배송: 미국 내 3-5 일.
• 가속 배송: 미국 내 1-2 일.
• 국제 배송: 대부분의 국가에 5-7 일.

모든 주문은 지불을 받은 후 24시간 이내에 배송됩니다. 우리는 신뢰할 수 있는 운송사를 사용하여 당시에 안전하고 안전한 제품을 배송합니다.

고객은 제공된 추적 번호를 사용하여 주문을 추적 할 수 있으며 배송 문의에 대한 고객 서비스 팀과 연락 할 수 있습니다.

FAQ:

• Q: 이 제품의 브랜드 이름은 무엇입니까?
  A: 이 제품의 브랜드 이름은 JIETENG입니다.
• Q: 이 제품의 모델 번호는 무엇입니까?
  A: 이 제품의 모델 번호는 PCB 회로 보드입니다.
• Q: 이 제품은 어디서 생산되는가?
  A: 이 제품은 중국에서 생산됩니다.
• Q: 이 제품의 주요 기능은 무엇입니까?
  A: 이 제품의 주요 기능은 표면 장착 기술을 통해 PCB (프린트 회로 보드) 구성 요소를 조립하는 것입니다.
• Q: 이 제품을 사용하여 어떤 유형의 구성 요소를 조립 할 수 있습니까?
  A: 이 제품은 저항, 콘덴서, IC 및 LED와 같은 광범위한 표면 장착 구성 요소를 조립 할 수 있습니다.
