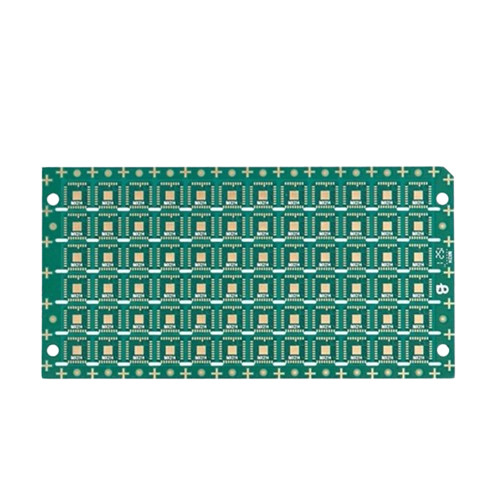

HASL 표면 처리 FR4 기판 쌍면 다층 PCB 보드 처리 사용자 정의
| Place of Origin | China |
|---|---|
| 브랜드 이름 | JIETENG |
| Model Number | PCB circuit board |
| 최소 주문 수량 | 협상 가능 |
| 가격 | negotiable |
| 포장 세부 사항 | 비어 있는 통, 진공포장된 |
| 배달 시간 | 5-8 일로 일합니다 |
| 지불 조건 | 협상 가능 |
| 공급 능력 | 360000 평방미터 / 년 |
무료 샘플 및 쿠폰을 원하시면 저에게 연락하십시오.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
우려 사항이 있는 경우 24시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 실크 스트린 색 | 흰색 | 민 솔더 마스크 다리 | 0.1 밀리미터 |
|---|---|---|---|
| PCB 두께 | 1.6mm | PCB 레이어 | 2 층 |
| PCB 사이즈 | 100mm*100mm | 민 환형 링 | 0.1 밀리미터 |
| 제품 이름 | 원형 인쇄 회로 판 어셈블리 | 솔더 마스크 색 | 녹색 |
| 강조하다 | HASL 다층 PCB,FR4 기판 다층 PCB |
||
제품 설명
제품 설명:
원형 PCB 조립
프로토타입 PCB 조립은 PCB 제조 과정의 중요한 단계입니다.그것은 대량 생산 전에 테스트 및 평가를 위해 PCB 프로토 타입의 작은 팩을 제조하고 조립하는 것을 포함합니다.이 과정은 최종 제품이 생산되기 전에 모든 설계 결함을 확인하고 수정 할 수 있습니다.
주요 특징:
- 표면 마감: HASL
- PCB 두께: 1.6mm
- 솔더 마스크 색상: 녹색
- 구리 무게: 1온스
- 실크 스크린 색상: 흰색
프로토타입 PCB 조립 제조 과정은 다음 단계를 포함합니다.
- PCB 레이아웃을 설계하는 특수 소프트웨어
- 구리판에 회로 디자인을 인쇄합니다.
- 부피의 구리를 제거하고 원하는 회로 패턴을 만들기 위해 보드를 발열합니다.
- 부품을 배치하기 위한 구멍을 뚫고
- 구리 흔적을 보호하고 단축을 방지하기 위해 용접 마스크를 적용합니다.
- 이 경우 HASL로 표면 가공을 적용하여 PCB를 부식으로부터 보호하고 부품 배치에 매끄러운 표면을 제공합니다.
- PCB에 부품 라벨과 다른 중요한 정보의 실크 스크린 인쇄.
- 자동화 또는 수동 프로세스를 사용하여 PCB에 구성 요소를 조립합니다.
- 시험 및 품질 관리로 PCB의 기능이 의도된대로 보장됩니다.
우리 회사가 제공하는 프로토타입 PCB 조립 서비스는 최고 품질이며 고객의 특정 요구를 충족하도록 설계되었습니다.경험 많은 엔지니어와 기술자들로 구성된 우리 팀은 최첨단 장비를 사용하여 모든 프로토타입이 정확하고 정확하게 생산되도록 보장합니다..
우리의 PCB 프로토타입 제조 능력으로 우리는 다양한 두께와 구리 무게의 PCB 프로토타입을 제조할 수 있습니다.각 프로젝트의 고유 요구 사항을 충족시키기 위해 표면 완공우리의 PCB 조립 프로토타입 서비스는 빠르고 효율적입니다.
우리 회사에서는 신뢰할 수 있고 고품질의 프로토타입 PCB 조립 제조 서비스를 고객에게 제공하는 것의 중요성을 이해합니다.우수성과 세부 사항에 대한 관심에 대한 우리의 헌신은 다양한 산업의 많은 기업에 대한 신뢰할 수있는 파트너가되었습니다.자동차, 항공우주, 통신 등등.
원형 PCB 제조 서비스를 필요로 하는 경우, 더 이상 보지 마십시오.우리의 PCB 프로토타입 조립 능력에 대해 더 많은 것을 배우기 위해 오늘 저희에게 연락하고 우리는 어떻게 당신의 디자인을 생명으로 가져올 수 있도록 도울 수 있습니다.
특징:
- 제품명: PCB 조립 프로토타입
- 구리 무게: 1온스
- 미니 반지 반지: 0.1mm
- 미니 솔더 마스크 브릿지: 0.1mm
- 실크 스크린 색상: 흰색
- PCB 두께: 1.6mm
- 인쇄판 조립
- 원형 PCB 조립 제조
- PCB 조립
- 원형 PCB 조립
기술 매개 변수:
응용 프로그램:
JIETENG 프로토타입 PCB 조립
브랜드 이름: JIETENG
모델 번호: PCB 회로판
원산지: 중국
최소 선 너비/공간: 0.1mm/0.1mm
제품명: PCB 조립 프로토타입
PCB 재료: FR4
분 구멍 크기: 0.2mm
표면 마감: HASL
JIETENG 프로토타입 PCB 조립은 다양한 응용 프로그램을 위해 고품질의 다재다능 제품입니다.그것은 전자 장치 및 장비에 대한 신뢰할 수 있고 효율적인 솔루션을 제공하는 인쇄 회로 집합 (PCA) 이다첨단 기능과 최고 수준의 재료로 이 제품은 소비자 전자제품, 통신, 의료기기, 자동차 전자제품 등 다양한 산업에 적합합니다.
신청서
JIETENG 프로토타입 PCB 조립은 다음을 포함하여 다양한 응용 프로그램에서 사용할 수 있습니다.
- 소비자 전자제품 - 이 제품은 스마트 폰, 노트북 컴퓨터 및 게임 콘솔과 같은 일상 생활에서 사용되는 다양한 전자 기기 제조에 적합합니다.
- 통신 - 고속 데이터 전송 기능으로, 제품은 라우터, 스위치 및 모?? 등 통신 장비에 사용하기에 이상적입니다.
- 의료 장비 - 이 제품은 의료 장비의 엄격한 요구 사항을 충족하도록 설계되었으며, 병원, 클리닉 및 연구 시설에서 사용되는 장치에 완벽한 선택입니다.
- 자동차 전자제품 - 이 제품은 극한 온도와 진동에 견딜 수 있으므로 엔진 제어 장치와 같은 자동차 산업에서 사용할 수 있습니다.항법 시스템, 그리고 인포테인먼트 시스템.
장면 1: 전자제품 제조 회사
대형 전자제품 제조회사는 새로운 제품을 개발하고 있으며, 그들의 프로토타입을 위해 신뢰할 수 있고 효율적인 PCB 조립이 필요합니다.그들은 높은 품질의 재료와 고급 기능 때문에 JIETENG 프로토타입 PCB 조립을 사용하는 것을 선택회사의 엔지니어들은 이 제품의 0.1mm/0.1mm의 최소 선 너비/공간에 깊은 인상을 받았습니다. 이는 정확하고 복잡한 디자인을 가능하게 합니다.또한 내구성과 고성능으로 알려져 있습니다.JIETENG 프로토타입 PCB 조립과 함께 회사는 빠르고 쉽게 프로토타입을 제조하고 제품 개발을 진행할 수 있습니다..
시나리오 2: 의료기기 제조업체
한 의료기기 제조업체는 높은 신뢰성과 정밀성을 요구하는 새로운 기기용 PCB 조립체를 찾고 있습니다.그들은 JIETENG 프로토타입 PCB 조립을 선택했습니다..2mm 및 HASL의 표면 마감, 제품의 정확성과 안정성을 보장합니다. 회사의 엔지니어는 PCB 조립의 극단적인 조건에 견딜 수있는 능력에 만족합니다.의학적 장비에 사용하기에 적합하게 만드는JIETENG 프로토타입 PCB 조립으로 제조업체는 의료 산업의 엄격한 표준을 충족하는 고품질 장치를 생산 할 수 있습니다.
마지막 생각
JIETENG 프로토타입 PCB 조립은 뛰어난 성능과 신뢰성을 제공하는 최고 수준의 제품입니다.이 제품은 전자 기기를 제조하려는 모든 회사에 완벽한 선택입니다.소비자 전자, 통신, 의료 장치 또는 자동차 전자, JIETENG 프로토타입 PCB 조립은 모든 PCB 제조 필요에 대한 이상적인 솔루션입니다.
