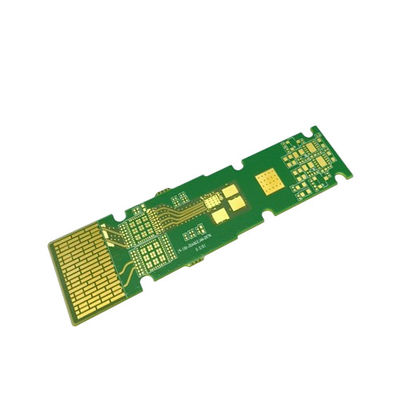

보드 두께 0.2-3.2mm 로저스 5880 고주파 PCB 표면 처리 몰입 금

제품 설명:

고주파 PCB (High-Frequency PCB), 고성능 인쇄판 또는 고속 회로판으로도 알려져 있으며, 고주파에서 작동하도록 설계된 인쇄회로판 (PCB) 의 일종입니다.일반적으로 500MHz에서 2GHz 범위이 전문 PCB는 무선 통신, 위성 시스템, 레이더 시스템 및 고속 데이터 전송을 포함한 광범위한 응용 분야에 사용됩니다.

고 주파수 PCB는 널리 사용되는 유리 강화 된 에폭시 라미네이트인 FR4 물질로 만들어집니다. 이 물질은 우수한 전기 단열 성질, 높은 기계적 강도,그리고 좋은 열 성능, 고주파 애플리케이션에 이상적입니다.

운송 중에 고주파 PCB의 안전과 보호를 보장하기 위해 진공 포장, 거품 봉지 및 카튼 상자와 같은 다양한 포장 옵션을 제공합니다.이러한 포장 방법은 PCB의 손상이나 오염을 효과적으로 방지합니다.고객에게 도착했을 때 높은 품질을 보장합니다.

고주파 PCB는 신호의 무결성을 유지하고 신호 손실을 최소화하기 위해 정확한 임피던스 제어가 필요합니다. 따라서 우리는 임피던스 제어에 ± 10%의 엄격한 관용을 제공합니다.고주파 애플리케이션에서 PCB의 안정성과 신뢰성을 보장합니다..

고주파 PCB의 구리 두께는 응용 프로그램의 특정 요구 사항에 따라 1oz에서 4oz까지 다양합니다.이것은 더 나은 전기 성능과 열 분비를 허용, 우리의 PCB를 고전력 및 고주파 회로에 적합하게 만듭니다.

우리는 초록색, 파란색, 흰색, 검정색을 포함하여 우리의 고주파 PCB에 대한 다양한 용접 마스크 색상을 제공합니다.이 색상 들 은 미적 인 가치 를 더할 뿐만 아니라 단장 및 환경적 요인 에 대한 보호 를 제공 합니다습기와 먼지 등입니다.

요약하자면우리의 고주파 PCB는 고속 및 고주파 응용 프로그램에서 최적의 성능을 보장하기 위해 최고 품질의 재료와 엄격한 품질 관리 조치를 사용하여 설계 및 제조됩니다.FR4 재료의 사용, 정밀한 임피던스 제어, 그리고 다양한 포장 및 용접 마스크 옵션은 우리의 고주파 PCB를 다음 고성능 회로 보드 필요에 대한 이상적인 선택으로 만듭니다..

특징:

• 고속 회로판
• 고주파 인쇄판
• 고성능 인쇄 회로판
• 고속 신호 전송
• 고 주파수 사용
• 표면 마감:
  • HASL
  • ENIG
  • OSP
  • 그 외
• 임페던스 제어: ±10%
• 판 두께: 0.2-3.2mm
• 포장:
  • 진공 포장
  • 거품 봉지
  • 카튼 상자
  • 그 외
• 구리 두께: 1-4 온스

기술 매개 변수:

응용 프로그램:

브랜드 이름: JIETENG

모델 번호: PCB 회로판

원산지: 중국

소재: FR4

실크 스크린 색상: 흰색, 검은색, 노란색, 등등

솔더 마스크 색상: 녹색, 파란색, 흰색, 검은색 등

임페던스 제어: ±10%

표면 마감: HASL, ENIG, OSP 등

고속 인쇄 회로 보드라고도 불리는 고주파 PCB는 신호 전송 및 통신 장비 분야에서 필수 구성 요소입니다.이 특수 회로판 은 고 주파수 신호 를 처리 하고 빠르고 신뢰성 있는 데이터 전송 을 제공하기 위해 설계 되었습니다.

고주파 PCB는 다음과 같은 다양한 산업에서 널리 사용됩니다.

• 전기통신
• 무선 통신 시스템
• 레이더 시스템
• 위성 통신 시스템
• 의료 장비
• 자동차 산업

고주파 PCB는 고속 및 신뢰할 수있는 신호 전송이 필요한 상황에서 중요합니다. 이러한 시나리오 중 일부는 다음과 같습니다.

• 통신망에서의 고속 데이터 통신
• 무선 통신 시스템에서의 고주파 신호 전송
• 의료 장비의 정확하고 정확한 신호 처리
• 레이더 및 위성 통신 시스템에서의 실시간 데이터 전송
• 자동차 전자 시스템에서의 효율적인 전력 관리

JIETENG의 고주파 PCB는 고속 신호 전송에서 최고의 성능과 신뢰성을 제공하기 위해 설계되었습니다. 주요 기능 중 일부는 다음과 같습니다.

• 안정성과 내구성을 보장하는 고품질 FR4 재료
• 정확한 신호 처리를 위해 ± 10%의 임페던스 조절
• 다양한 디자인 요구 사항을 충족시키기 위해 다양한 실크 스크린 및 솔더 마스크 색상
• 수 많은 표면 마무리 옵션 HASL, ENIG 및 OSP 등 경사성 및 부식 저항성을 향상시키기 위해

오늘날 급속한 세계에서, 고속 신호 전송은 다양한 산업에 매우 중요합니다.JIETENG의 고주파 PCB는 통신 장비에서 효율적이고 신뢰할 수있는 신호 전송을위한 완벽한 솔루션을 제공합니다.첨단 기능과 고품질 재료로, 그들은 고주파 신호 처리 필요에 대한 선택입니다.

사용자 정의:

브랜드 이름: JIETENG

모델 번호: PCB 회로판

원산지: 중국

소재: FR4

표면 마감: HASL, ENIG, OSP 등

임페던스 제어: ±10%

판 두께: 0.2-3.2mm

포장: 진공 포장, 거품 봉지, 카튼 상자 등

JIETENG에서는 고품질의 고성능 인쇄판, 고속 인쇄판, 고주파 회로판을 전문으로 제공합니다.우리 전문가 팀은 최신 기술과 최고 품질의 재료를 사용합니다.FR4처럼 우리의 제품의 최고의 성능과 신뢰성을 보장합니다.

우리의 사용자 정의 서비스로, 우리는 우리의 고객의 특정 필요와 요구 사항을 충족 할 수 있습니다. 우리는 HASL, ENIG, OSP,각기 다른 용도에 맞게±10%의 엄격한 임피던스 컨트롤은 정확한 신호 전송과 최소한의 간섭을 보장합니다.

우리는 또한 다양한 디자인 사양을 충족시키기 위해 0.2mm에서 3.2mm까지 다양한 판 두께 옵션을 제공합니다. 우리의 포장 옵션, 진공 포장, 거품 가방, 그리고 카튼 상자,우리의 제품을 고객에게 안전하게 전달할 수 있도록 보장합니다..

당신의 고주파 PCB 필요에 대한 JIETENG를 선택하고 우리의 비교할 수없는 사용자 정의 서비스를 경험하십시오. 더 많은 정보를 위해 지금 저희에게 연락하십시오.

포장 및 운송:

고주파 PCB에서 우리는 제품을 포장하고 운송하는데 큰 주의를 기울여 안전하고 최적의 상태로 목적지에 도착하도록 합니다.여기서는 우리의 포장 및 운송 과정에 대한 개요가 있습니다:

우리의 고주파 PCB는 먼저 엄격한 품질 기준을 충족시키기 위해 신중하게 검사되고 테스트됩니다.그 다음에는 운송 중에 정적 전기에 의한 잠재적 인 손상으로부터 보호하기 위해 정적 방지 가방에 배치됩니다..

그 다음 우리는 항 정적 봉지를 견고한 고지 상자에 배치하여 운송 중에 충격이나 진동으로부터 추가적인 보호를 제공합니다.

PCB가 특히 섬세하거나 추가적인 보호가 필요한 경우, 우리는 또한 주문 제작 된 거품 삽입 또는 거품 포장을 사용하여 포장지에 추가로 고정 할 수 있습니다.

우리는 항공 화물, 해상 화물 및 익스프레스 배송을 포함하여 귀하의 필요에 맞게 다양한 배송 옵션을 제공합니다.우리의 경험 많은 물류 팀은 귀하의 위치에 따라 가장 적합한 배송 방법을 신중하게 선택합니다., 예산 및 배송 시간 요구 사항

국제 운송품의 경우, 우리는 원활하고 번거로움 없는 배송 과정을 보장하기 위해 필요한 모든 문서와 관세 처리 서비스를 제공합니다.

주문이 배송되면 추적 번호를 제공하여 배송 진행 상황을 쉽게 확인할 수 있습니다.

고주파 PCB에서 우리는 운송 중에 고품질 제품을 보호하기 위해 안전하고 안전한 포장의 중요성을 이해하고 있습니다.당신은 우리가 당신의 고주파 PCB를 완벽한 상태와 시간에 배달하는 것을 신뢰할 수 있습니다..

FAQ:

• Q: 고주파 PCB는 무엇입니까?
• A: RF PCB로도 알려진 고주파 PCB는 초고속 및 고주파 신호가 간섭없이 전송되어야하는 응용 프로그램을 위해 설계된 인쇄 회로 보드입니다.
• Q: 고주파 PCB의 장점은 무엇입니까?
• A: 고주파 PCB는 전통적인 PCB에 비해 더 낮은 삽입 손실, 더 나은 임피던스 제어 및 감소된 크로스 스톡을 가지고 있습니다.그들은 또한 더 나은 신호 무결성을 가지고 있으며 더 높은 데이터 속도를 지원 할 수 있습니다.
• Q: 고주파 PCB의 제조 과정은 무엇입니까?
• A: 고주파 PCB는 고품질의 재료, 정밀한 발열 기술,그리고 최소 신호 손실을 가진 회로 보드를 만들기 위해 구리의 여러 층.
• Q: 고주파 PCB는 고전력 애플리케이션에 사용될 수 있습니까?
• A: 예, 고주파 PCB는 전통적인 PCB에 비해 더 적은 손실을 발생시키고 더 효율적으로 열을 분산 할 수 있도록 설계되어 있기 때문에 고전력 애플리케이션을 처리 할 수 있습니다.
• Q: 왜 고주파 PCB가 항공우주 및 국방 산업에서 일반적으로 사용되는가?
• A: 높은 주파수 PCB는 높은 주파수 및 데이터 속도를 처리 할 수있는 능력으로 인해 항공 우주 및 방위 산업에서 일반적으로 사용됩니다.또한 가혹한 환경에서도 내구성과 신뢰성.
• Q: 이 고주파 PCB의 브랜드 이름과 모델 번호는 무엇입니까?
• A: 브랜드 이름은 JIETENG이고 모델 번호는 PCB 회로 보드입니다.
• Q: 이 고주파 PCB는 어디서 만들어집니다?
• A: 이 고주파 PCB는 첨단 기술과 고품질 생산 과정으로 유명한 중국에서 제조됩니다.
