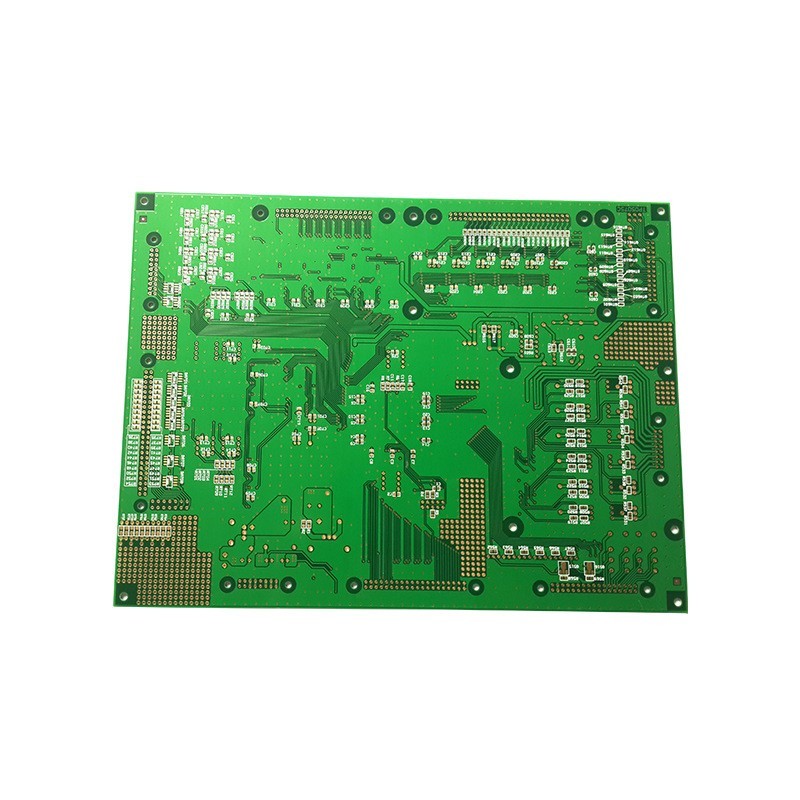

그린 솔더 마스크 인쇄 회로 보드 HASL 2층 PCB SMT 조립

제품 설명:

PCB SMT 어셈블리는 전자 구성 요소를 인쇄 회로 보드 (PCB) 에 조립하는 매우 효율적이고 진보 된 방법입니다.이 프로세스는 PCB의 표면에 직접 전자 구성 요소를 용접하기 위해 표면 장착 기술 (SMT) 을 사용합니다., 전통적인 구멍 기술을 통해 구멍을 통해보다는.

PCB SMT 조립에 사용되는 용접 마스크 색상은 일반적으로 녹색으로 PCB에 보호층을 제공하며 단회로를 방지하는 데 도움이됩니다.이 색은 부품 배치 및 검사에 좋은 대조를 제공 하기 때문에 또한 선호됩니다.

PCB SMT 어셈블리의 구성 요소 피치는 0.5mm이며, 이는 한 구성 요소 패드의 중심에서 인접한 구성 요소 패드의 중심 사이의 거리를 의미합니다.이 근접성 은 더 작고 더 컴팩트 한 PCB 를 가능하게 합니다., 제한된 공간의 장치에 이상적입니다.

PCB SMT 조립에 사용되는 표면 마감은 HASL (Hot Air Solder Leveling) 이며, 노출 된 구리 패드를 주황 납 용액 층으로 코팅하는 것을 포함합니다.이 과정 은 용접 될 부품 들 에게 평평 하고 부드러운 표면을 제공한다.안정적이고 일관된 연결을 보장합니다.

PCB SMT 조립에 사용되는 PCB 물질은 FR-4이며, 높은 강도와 좋은 전기 단열 특성으로 널리 사용되는 비용 효율적인 재료입니다.이것은 전자 응용 프로그램 및 산업의 광범위한 범위에 적합합니다.

최종 제품의 품질과 기능을 보장하기 위해 PCB SMT 어셈블리는 비행 탐사 시험에 통과합니다.이 테스트는 PCB의 각 구성 요소의 연결성과 기능을 확인하는 자동 프로브를 사용하여 포함모든 연결이 정확하고 신뢰할 수 있는지 확인합니다.

전체적으로 PCB SMT 조립은 전자 장치의 제조 및 조립에 매우 효율적이고 신뢰할 수있는 방법을 제공합니다.더 작고 더 컴팩트한 PCB를 생산할 수 있습니다., 그것은 전자 애플리케이션의 넓은 범위에 이상적입니다. 고품질의 재료와 포괄적인 테스트의 사용 또한 고품질과 신뢰할 수있는 전자 제품의 생산을 보장합니다..

특징:

• 제품 이름:PCB SMT 조립
• PCB 두께:10.6mm
• 구멍 크기:00.2mm
• PCB 크기:100mm*100mm
• 구리 두께:1온스
• 최소선 너비/공간:00.1mm/0.1mm
• 주요 특징:
  • 표면 장착 장치 조립
  • PCB 인쇄 전선 집합
  • PCB 인쇄 전선판

기술 매개 변수:

전자 회로 보드 조립

인쇄 회로 보드 용접

응용 프로그램:

JIETENG에 오신 것을 환영합니다. 중국의 PCB 프린트 와이어링 어셈블리의 선도적인 제조업체입니다.우리 회사는 전자 제품과 장치의 광범위한 범위를위한 최고 품질 및 효율적인 표면 마운트 장치 조립 및 표면 마운트 용접 조립 서비스를 제공하는 데 전문.

우리의 PCB 회로 보드는 고품질과 신뢰할 수 있는 성능을 보장하기 위해 첨단 기술로 설계 및 생산됩니다. 0.1mm / 0의 최소 라인 너비 / 공간.1mm 및 100mm*100mm의 표준 크기, 우리의 PCB 보드는 다양한 전자 구성 요소에 적합하며 특정 요구 사항을 충족하도록 사용자 정의 할 수 있습니다.

JIETENG에서는 고객들에게 비용 효율적인 솔루션을 제공하기 위해 최선을 다하고 있습니다.효율적 인 생산 과정과 최고 수준의 재료 사용으로 품질에 타협하지 않고 경쟁력 있는 가격을 제공 할 수 있습니다우리의 PCB SMT 조립 서비스는 소규모 및 대규모 생산에 완벽하며 전자 제조 서비스에 이상적인 선택입니다.

우리의 PCB 보드는 또한 흰색 실크 스크린 색으로 제공되며 전자 제품에 전문적이고 세련된 모습을 추가합니다.그들은 복잡한 회로 설계에 충분한 공간을 제공하고 쉽게 조립 및 유지 보수 할 수 있습니다..

우리의 PCB SMT 어셈블리는 전자 산업에서 광범위한 응용 프로그램을 가지고 있습니다. 그들은 일반적으로 스마트 폰, 노트북 및 태블릿과 같은 소비 전자 제품의 생산에 사용됩니다.그들은 또한 산업 장비에 사용됩니다., 의료기기, 자동차 전자제품 등등.

우리의 PCB 보드를 사용하면 고급 기능과 높은 성능을 가진 전자 제품을 만들 수 있습니다.그들은 다양한 전자 장치와 시스템의 기능과 성공에 필수적인 구성 요소입니다.

당신의 PCB SMT 조립 필요를 위해 JIETENG을 선택하는 것은 많은 이점을 제공합니다:

• 첨단 기술 과 고품질 의 재료 는 신뢰성 있는 성능 을 보장 한다
• 효율적인 생산 과정으로 비용 효율적인 솔루션이 가능합니다
• 특정 요구 사항을 충족시키기 위해 사용자 정의 할 수 있습니다.
• 다양한 전자 부품 및 장치에 적합합니다.
• 2층으로 쉽게 조립 및 유지 보수
• 흰색 실크 스크린 컬러로 전문적이고 세련된 모습

JIETENG와 함께, 당신은 당신의 전자 제품이 최고 품질의 될 것이라고 믿을 수 있습니다 당신의 기대를 충족.우리의 PCB SMT 조립 서비스에 대해 더 많은 것을 배우기 위해 오늘 저희에게 연락하고 우리는 당신의 전자 디자인을 생명으로 가져올 수 있도록 도울 수 있습니다.

사용자 정의:

브랜드 이름: JIETENG

모델 번호: PCB 회로판

원산지: 중국

PCB 크기: 100mm*100mm

구멍 크기: 0.2mm

시험 유형: 비행 탐사체 시험

PCB 두께: 1.6mm

최소 선 너비/공간: 0.1mm/0.1mm

JIETENG에서, 우리는 당신의 전자 장치에 대한 고품질과 신뢰할 수있는 인쇄 회로 보드 용접의 중요성을 이해합니다.그렇기 때문에 우리는 PCB 인쇄 전선 조립 필요에 대한 맞춤형 솔루션을 제공합니다.

중국에 있는 우리의 전문가 팀은 여러분의 특정 요구와 표준을 충족시키는 최고 수준의 전자 회로 보드 조립 서비스를 제공하기 위해 헌신합니다.

최첨단 기술과 장비로 우리는 다양한 크기의 PCB를 처리할 수 있습니다. 최소 구멍 크기는 0.2mm이고 두께는 1.6mm입니다.우리의 비행 탐사 시험은 당신의 PCB의 정확성과 기능을 보장합니다, 우리의 최소 라인 너비와 0.1mm의 공간은 디자인에서 정확성을 보장합니다.

모든 인쇄 회로 보드 용접 필요를 위해 JIETENG를 선택하고 품질, 효율성, 가격의 완벽한 혼합을 경험하십시오.

포장 및 운송:

우리의 PCB SMT 어셈블리 제품은 고객들에게 안전하고 안전한 배달을 보장하기 위해 신중하게 포장됩니다.우리는 고품질의 재료와 기술을 사용하여 섬세한 구성 요소를 보호하고 완벽한 상태로 도착하도록 보장합니다..

먼저, 우리는 정적 전기에 의한 손상을 방지하기 위해 PCB를 반 정적 봉지에 넣습니다. 그 다음, 우리는 추가적인 보호층을 제공하기 위해 보드를 거품 포장으로 조심스럽게 포장합니다.

다음으로, 거품으로 포장된 PCB를 견고한 고지 박스에 넣고, 운송 중에 움직임을 방지하기 위해 충분한 포장지가 있는지 확인합니다.우리는 또한 PCB를 추가로 보호하기 위해 상자 상단과 하단에 패딩을 포함.

만약 PCB가 다른 부품이나 액세서리로 함께 있다면, 우리는 운송 중에 발생할 수 있는 손상을 피하기 위해 개별적으로 포장하도록 합니다.

우리 는 고객 의 필요 와 취향 에 맞게 여러 가지 배송 옵션 을 제공합니다. 우리 의 표준 배송 방법 은 DHL, UPS, FedEx 와 같은 신뢰성 있고 평판 좋은 운송 업체 를 통해 합니다.이것은 우리의 제품의 효율적이고 신속한 배달을 가능하게 합니다..

가속 배송을 필요로 하는 고객에게는 추가 비용으로 익스프레스 배송 서비스를 제공합니다.우리는 제한된 기간을 준수하는 것의 중요성을 이해하고 신속하고 신뢰할 수있는 배달 옵션을 제공하기 위해 노력합니다..

국제 주문을 위해, 우리는 우리의 제품이 안전하고 시간에 도착하도록 추가적인 예방 조치를 취합니다.우리는 국제 운송 규정에 따라 PCB를 신중하게 포장하고 필요한 모든 문서를 제공합니다., 예를 들어, 관세 양식과 청구서.

우리는 또한 항공 화물 및 해상 화물을 포함하여 국제 주문에 대한 다양한 운송 옵션을 제공합니다. 가장 비용 효과적이고 효율적인 배송 방법을 제공하기 위해.

PCB SMT 어셈블리에서 우리는 고객에게 고품질 제품과 뛰어난 서비스를 제공하기 위해 최선을 다하고 있습니다.우리 의 포장 및 운송 과정 은 우리 의 제품 이 완벽한 상태 로 도착 하는 것 을 보장 하기 위해 설계 되었습니다우리는 고객의 기대를 충족시키고 초과하기 위해 프로세스를 지속적으로 모니터링하고 개선합니다.

FAQ:

• Q: PCB SMT 조립은 무엇입니까?
• A: PCB SMT 어셈블리는 인쇄 회로 보드 표면 마운트 기술 어셈블리를 의미합니다. 그것은 PCB 회로 보드에 전자 구성 요소를 표면 마운트 기술을 사용하여 조립하는 과정입니다.
• Q: PCB SMT 조립의 장점은 무엇입니까?
• A: PCB SMT 조립은 작은 부품 크기, 더 높은 부품 밀도, 더 빠른 생산 속도 및 저렴한 비용과 같은 많은 장점이 있습니다.
• Q: PCB SMT 조립에 어떤 종류의 전자 부품이 사용될 수 있습니까?
• A: PCB SMT 조립에 저항, 콘덴시터, 다이오드, 트랜지스터 및 통합 회로를 포함하여 광범위한 전자 구성 요소가 사용될 수 있습니다.
• Q: JIETENG는 PCB SMT 조립에 대한 신뢰할 수있는 브랜드입니까?
• A: 예, JIETENG는 PCB 산업에서 높은 품질의 제품과 효율적인 서비스로 알려진 평판의 브랜드입니다.
• Q: PCB SMT 조립은 특정 필요에 따라 사용자 정의 될 수 있습니까?
• A: 예, PCB SMT 조립은 크기, 모양 및 기능과 같은 특정 요구 사항을 충족하도록 사용자 정의 할 수 있습니다.
