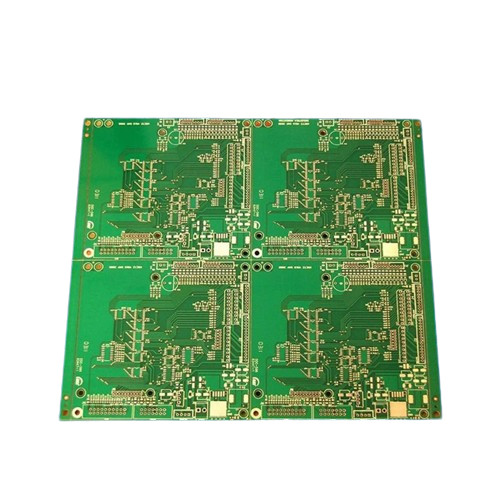

12층 PCB 보드 조립 레이저 드릴링 미니 라인 너비 / 공간 3 밀리 / 3 밀리

제품 설명:

PCB 보드 조립은 PCBA 제조 과정에서 중요한 단계이며 인쇄 회로 보드의 기능과 신뢰성을 보장합니다.우리의 회사는 PCB 제조에 전문의 귀하의 특정 요구 사항을 충족시키기 위해 다양한 옵션을 제공합니다.

우리의 PCB 제조 프로세스는 정확성과 품질을 보장합니다. 0.2mm에서 3.2mm의 판 두께 범위에서. 이것은 PCB를 설계하고 만드는 데 유연성을 허용합니다.프로젝트의 특정 요구 사항을 충족시킬 수 있는지 확인.

우리는 또한 1/2oz에서 4oz까지 다양한 구리 두께 옵션을 제공합니다. 이것은 더 나은 전도성과 내구성을 허용하여 PCB가 고주파 및 고전력 애플리케이션을 처리 할 수 있도록합니다.

PCB 조립의 가장 중요한 측면 중 하나는 표면 마무리입니다. 우리는 HASL, ENIG, OSP 및 기타 다양한 표면 마무리 제품을 제공합니다.이 가공 은 산화 와 부식 에 대한 탁월 한 보호 를 제공한다, PCB가 혹독한 환경에 견딜 수 있는지 확인합니다.

우리의 첨단 제조 기술은 최소 라인 너비와 공간 3mm/3mm를 허용하여 PCB 설계의 정확성과 정확성을 제공합니다.이것은 특히 복잡한 레이아웃을 가진 고밀도 회로 보드에 매우 중요합니다.

우리의 제조 능력 외에도 우리는 흰색, 검은색, 노란색 등 다양한 실크 스크린 색상을 제공합니다. 이것은 사용자 정의 및 브랜드 옵션을 허용합니다.당신의 PCB가 눈에 띄게 만드는 것.

PCB 보드 어셈블리에서 우리는 PCB 제조에서 품질과 신뢰성의 중요성을 이해합니다.우리의 최첨단 시설과 경험이 풍부한 팀은 PCB가 가장 높은 기준에 맞게 만들어졌음을 보장합니다.우리의 서비스에 대해 더 많은 것을 배우기 위해 오늘 저희에게 연락하고 다음 프로젝트를 도울 수 있습니다.

특징:

• 제품명: PCB 보드 조립
• 재료: FR4, 알루미늄, 로저스 등
• 표면 마감: HASL, ENIG, OSP 등
• 구멍 크기: 0.2mm
• 반지 반지: 3밀리
• PCBA 제조 과정
• 회로판 조립 과정
• 회로판 조립 서비스

기술 매개 변수:

회로 보드 조립 과정은 다음과 같은 단계를 포함합니다.

• 구성 요소 배치: 구성 요소는 설계에 따라 보드에 배치됩니다.
• 용접 페이스트 적용: 용접 페이스트는 스텐실을 사용하여 보드의 패드에 적용됩니다.
• 리플로우 용접: 보드는 리플로우 오븐에서 열어 용접 페이스트를 녹여 구성 요소와 보드 사이의 연결을 만듭니다.
• 검사: 보드는 AOI, X-Ray 및 Flying Probe와 같은 다양한 방법을 사용하여 구성 요소가 올바르게 배치되고 용접되었는지 확인합니다.
• 테스트: 조립된 보드가 요구되는 기능과 사양을 충족하는지 확인하기 위해 테스트됩니다.
• 최종 포장: 조립 된 보드가 포장되어 배송 준비됩니다.

PCBA 제조 프로세스는 다음 단계를 포함합니다.

• 디자인 및 레이아웃: 회로판 디자인 및 레이아웃은 전문 소프트웨어로 만들어집니다.
• PCB 제조: 보드 디자인은 에칭, 밀링 또는 인쇄와 같은 다양한 기술을 사용하여 물리적 보드에 전송됩니다.
• 컴포넌트 조달: 필요한 컴포넌트가 공급되고 구매됩니다.
• 회로 보드 조립: 구성 요소가 보드에 배치되고 위에서 설명한 과정을 사용하여 용접됩니다.
• 시험 및 검사: 조립된 판이 요구된 사양을 충족하는지 확인하기 위해 시험 및 검사됩니다.
• 최종 포장: 조립 된 보드가 포장되어 고객에게 배송되도록 준비됩니다.

응용 프로그램:

사용자 정의:

JIETENG에 오신 것을 환영합니다인쇄 회로판 제조그리고회로판 조립 과정우리는 최고 수준의회로판 조립 서비스여러분의 특별한 필요와 요구사항을 충족시키기 위해서입니다.

• 브랜드 이름:JIETENG
• 모델 번호:PCB 회로판
• 원산지:중국
• 미니 반지 반지3밀리
• 구멍 크기:00.2mm
• 판 두께:00.2mm-3.2mm
• 집합형:SMT, Through Hole, Mixed 등등
• 표면 마감:HASL, ENIG, OSP 등등

JIETENG에서, 우리는 정확성과 품질의 중요성을 이해회로판 조립 서비스그렇기 때문에 우리는 첨단 기술과 최고 수준의 재료를 사용하여 고객에게 최상의 결과를 제공합니다.

우리는 당신의 특정 필요와 요구 사항을 충족하기 위해 다양한 사용자 정의 옵션을 제공합니다.회로판 조립 서비스다음을 포함하지만 제한되지 않습니다:

• 사용자 정의 판 사양미니 반지 반지그리고구멍 크기
• 유연한 판 두께 옵션 0.2mm에서 3.2mm
• SMT, 구멍을 통해, 혼합, 그리고 더 많은 것을 포함하여 여러 조립 유형
• HASL, ENIG, OSP 등 다양한 표면 마감 옵션

당신의 특별한 필요에 상관없이, 우리는 당신에게 최고의회로판 조립 서비스여러분의 프로젝트의 성공을 보장합니다.

준비 됐어?PCB 보드 조립JIETENG와 함께 프로젝트? 귀하의 특정 요구를 논의하고 개인화 된 견적을 받기 위해 지금 저희에게 연락하십시오.

이메일:정보@jteteng
전화:+86 1234567890

포장 및 운송:

PCB 보드 어셈블리에서 우리는 조립된 PCB 보드의 안전한 배달을 보장하기 위해 적절한 포장과 운송의 중요성을 이해합니다.그래서 우리는 다양한 포장과 배송 옵션을 제공합니다.

• 항 정적 봉지: 우리는 항 정적 봉지를 사용하여 PCB 보드를 운송 중에 정전 전압으로부터 보호합니다.
• 버블 랩: 추가적인 보호를 위해, 우리는 또한 당신의 보드에 손상을 방지하기 위해 버블 랩을 제공합니다.
• 맞춤형 포장: 당신이 특정 포장 요구 사항이 있다면, 우리의 팀은 사용자 지정 포장 솔루션을 만들기 위해 당신과 함께 일할 수 있습니다.

우리는 신뢰할 수 있는 운송 업체와 파트너십을 맺고 PCB 보드가 안전하고 시간에 배달되도록 보장합니다. 우리의 배송 옵션은 다음을 포함합니다:

• 표준 지상 운송: 이것은 국내 운송에 가장 비용 효율적인 옵션입니다.
• 가속 배송: PCB 보드가 빠르게 배달되어야 한다면 추가 비용으로 가속 배송 서비스를 제공합니다.
• 국제 배송: 우리는 또한 미국 이외의 고객에게 국제 배송을 제공합니다.

일단 PCB 보드가 포장되어 배송될 준비가 되면, 우리는 적절한 취급과 배달을 보장하기 위해 각 패키지에 상세한 정보를 조심스럽게 표시합니다.우리는 또한 모든 배송에 대한 추적 번호를 제공하므로 쉽게 주문을 추적 할 수 있습니다..

PCB 보드 어셈블리에서, 우리는 조립된 PCB 보드가 안전하고 완벽한 상태로 도착하는지 확인하기 위해 모든 예방 조치를 취합니다.

FAQ:

• Q: 이 제품의 브랜드 이름은 무엇입니까?
  A: 이 제품의 브랜드 이름은 JIETENG입니다.
• Q: 이 제품의 모델 번호는 무엇입니까?
  A: 이 제품의 모델 번호는 PCB 회로 보드입니다.
• Q: 이 제품은 어디서 생산되는가?
  A: 이 제품은 중국에서 생산됩니다.
• Q: 이 제품의 주요 특징은 무엇입니까?
  A: 이 제품 은 전자 조립 을 위해 사용 되는 PCB 회로 보드 입니다. 이 제품 은 콤팩트 한 디자인, 높은 내구성, 그리고 우수한 전기 전도성 을 가지고 있습니다.
• Q: 이 제품은 사용자 정의 할 수 있습니까?
  A: 예, 우리는 고객의 특정 요구 사항에 따라이 제품에 대한 사용자 정의 서비스를 제공합니다.
