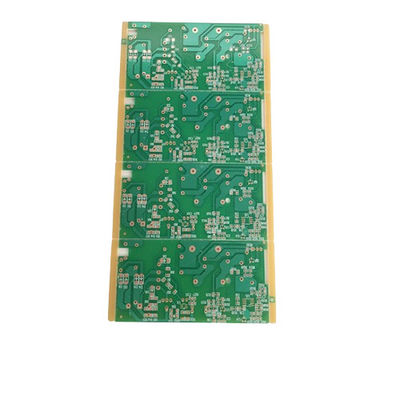

1.6 두꺼운 녹색 6층 PCB 보드 기름에 담긴 금 공법 4면 반 구멍

제품 설명:

다층 PCB 제조는 고품질의 다층 인쇄 회로 보드 (PCB) 의 선도 제조업체입니다.우리는 다양한 전자 장치에 사용되는 다단계 인쇄 전선 보드를 만드는 데 전문적입니다., 스마트폰과 노트북에서 의료 장비와 항공 우주 기술까지.

우리의 다층 PCB는 구리 두께 1-4ounce에서 이루어져 있으며, 우수한 전도성을 제공하며 전자 장치의 효율적인 성능을 보장합니다.우리는 최첨단 기술과 첨단 기술을 사용하여 최적의 기능을 위해 정확한 구리 두께와 부드러운 표면을 보장합니다..

첨단 제조 공정을 통해 최소 0.1mm의 선 간격을 달성할 수 있습니다. 더 복잡하고 컴팩트한 회로 디자인을 가능하게 합니다.이것은 우리의 다층 PCB가 작은 형식 인자에서 고밀도 회로를 필요로하는 현대 전자 장치의 요구를 충족시킬 수 있음을 보장합니다..

우리의 다층 PCB는 0.2mm에서 3.2mm까지 다양한 판 두께로 제공됩니다.휴대용 장치에 대한 얇고 가벼운 보드 또는 더 견고한 응용 프로그램을 위해 두꺼운 보드가 필요한지, 우리는 당신의 특정 필요에 대한 완벽한 솔루션을 제공 할 수있는 능력을 가지고 있습니다.

우리의 다층 PCB의 정확성과 정밀성을 보장하기 위해, 우리는 0.1mm의 최소 선 너비를 달성 할 수 있습니다. 이것은 복잡하고 복잡한 회로 패턴을 만들 수 있습니다.우리의 PCB를 높은 성능과 신뢰성을 요구하는 광범위한 애플리케이션에 적합하게 만듭니다..

우리는 당신의 다층 PCB의 특정 요구 사항을 충족시키기 위해 다양한 재료 옵션을 제공합니다. 우리의 옵션에는 FR4, High TG FR4, Halogen Free, Rogers 등이 있습니다.각 재료는 고유한 특성을 가지고 있습니다., 우리는 광범위한 응용 프로그램과 산업을 충족 할 수 있습니다.

이 업계에서 오랜 경험을 쌓아온 우리는 가장 엄격한 품질 표준을 충족하는 고품질의 다층 PCB를 공급할 수 있는 전문 지식과 능력을 보유하고 있습니다.우리의 제조 과정과 품질 관리 조치는 우리가 생산하는 모든 PCB가 최고 품질과 신뢰성을 보장합니다.. 당신의 다층 PCB 요구 사항을 논의 하 고 당신의 디자인을 생명으로 가져올 수 있도록 우리를 오늘 연락하십시오.

특징:

• 제품명: 다층 PCB 제조
• 임페던스 제어: 네
• 미니 라인 간격 0.1mm
• 최소 선 너비 0.1mm
• 표면 마감: HASL, ENIG, OSP, 몰입 은, 몰입 진, 등
• 구리 두께: 1-4 온스
• 다단계 인쇄회로판 제조
• 다층 PCB 제조
• 다층 인쇄 회로판 생산

기술 매개 변수:

응용 프로그램:

사용자 정의:

JIETENG에서 우리는 고품질의 다층 PCB 제조 서비스를 제공하는 데 전문입니다. 우리의 첨단 기술과 경험이 풍부한 팀은 귀하의 고유 한 요구를 충족시키기 위해 맞춤형 솔루션을 제공 할 수 있습니다..우리의 다층 인쇄 회로 보드 생산 능력은 다음을 포함합니다:

• 판 두께: 0.2-3.2mm
• 구멍 크기: 0.2mm
• 최소 선 너비 0.1mm
• 구리 두께: 1-4 온스
• 솔더 마스크 색상 선택: 녹색, 파란색, 흰색, 검은색, 빨간색, 그리고 더 많은

최첨단 제조 시설과 엄격한 품질 관리 프로세스를 통해 신뢰할 수 있고 효율적인 다층 PCB 제조를 보장합니다.우리의 서비스는 또한 다층 PCB 부품 조립, 당신의 프로젝트에 대한 원활한 생산 프로세스를 보장합니다.

당신의 모든 다층 PCB 필요에 대한 JIETENG를 선택하십시오. 개인화 된 가격대와 우수한 서비스를 위해 오늘 저희에게 연락하십시오.

포장 및 운송:

우리의 다층 PCB 제조 제품은 안전하고 안전한 배달을 보장하기 위해 신중하게 포장되고 배송됩니다.포장 및 배송 과정의 모든 단계는 귀하의 주문이 완벽한 상태로 도착하는지 확인하기 위해 신중하게 처리됩니다..

우리의 다층 PCB는 운송 중에 손상이나 정적 전기를 방지하기 위해 먼저 반 정적 가방에 포장됩니다.그 다음, 단단 한 고리 박스에 넣고 더 많은 보호 를 제공하기 위해 거품 팩 으로 붓다.

만약 당신의 주문이 표면 장착 장치와 같은 민감한 부품들을 포함한다면, 그것들은 운송 중에 손상을 방지하기 위해 개별적으로 반 정적 거품이나 튜브에 포장될 것입니다.

우리는 귀하의 특정 요구를 충족시키기 위해 다양한 배송 옵션을 제공합니다. 주문의 긴급성과 목적지에 따라 항공, 해상 또는 육지로 배송 될 수 있습니다.

국제 주문을 위해 우리는 모든 필요한 관세 문서를 제공하여 원활한 배달을 보장하고 관세에서 지연을 피합니다.

우리의 배송팀은 모든 배송을 신중하게 모니터링하여 적시에 도착하고 완벽한 상태로 도착하는지 확인합니다. 또한 추적 정보를 제공하여 모든 단계를 추적할 수 있습니다.

만약 당신이 당신의 주문을 받아보기를 원한다면, 우리는 편리한 고객 픽업 옵션을 제공합니다. 우리의 시설은 당신의 차량에 당신의 주문을 로드하는 데 도움이되는 로딩 도크와 포크리프트를 갖추고 있습니다.

친절 한 직원 들 은 또한 도움 을 주거나 여러분 의 질문 에 대답 할 수 있습니다.

우리의 다층 PCB 제조 제품을 선택 주셔서 감사합니다. 우리는 당신의 완전한 만족을 보장하기 위해 최고의 포장 및 배송 서비스를 제공하기 위해 노력합니다.

FAQ:

• A: 다층 PCB 제조는 단열 층으로 분리 된 여러 층의 전도성 물질로 인쇄 회로 보드 (PCB) 를 만드는 과정입니다.이것은 더 복잡한 회로 설계와 보드에 구성 요소의 더 높은 밀도를 허용.

• A: 다층 PCB 제조의 주요 장점은 더 복잡하고 컴팩트한 회로 디자인을 허용하여 공간을 절약하고 전자 장치의 전체 크기를 줄일 수 있다는 것입니다.또한 더 나은 신호 품질을 제공합니다, 전자기 간섭을 줄이고 열 성능을 향상시킵니다.

• A: 이 제품의 브랜드 이름은 JIETENG입니다.

• A: 이 제품의 모델 번호는 PCB 회로 보드입니다.

• A: 이 제품은 중국에서 생산됩니다.
