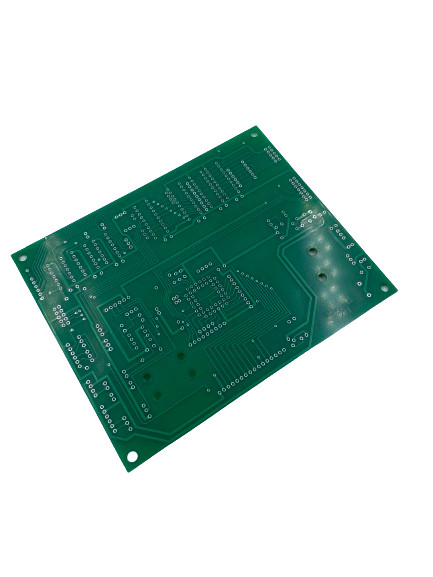

0.1mm/0.1mm 인쇄 회로 보드 용접 1온스 구리 두께

제품 설명:

PCB SMT 어셈블리는 산업 제조를 위해 설계된 표면 장착 용접 어셈블리입니다.그것은 2층 인쇄 회로 보드 용접 솔루션입니다 0의 pitch와 전자 부품에 이상적입니다.5mm. 고품질 FR-4 재료와 1 온스 구리 두께를 사용 하 여 다양한 전자 응용 프로그램에 대한 신뢰할 수 있고 효율적인 옵션입니다.

PCB SMT 어셈블리는 산업 제조 공정에서 일반적으로 사용되는 표면 장착 장치 어셈블리의 일종입니다.전자 부품에 대한 컴팩트하고 효율적인 솔루션을 제공하도록 설계되었습니다., 그것은 광범위한 응용 프로그램에 적합합니다.

PCB SMT 어셈블리는 구리 두께 1oz로 제공되며 전자 애플리케이션에 견고하고 내구적인 옵션입니다.고품질 의 구리 를 사용 함 으로 더 나은 전도성 과 열 분산 을 보장 한다, 고성능 전자 장치에 적합합니다.

PCB SMT 어셈블리는 FR-4로 만들어졌습니다. 우수한 변압 성질과 기계적 강도로 알려진 고품질 재료입니다.이 재료 는 높은 열 저항성 으로 전자 산업 에서 널리 사용 된다, PCB 조립에 신뢰할 수있는 선택입니다.

PCB SMT 어셈블리는 전자 부품에 대한 컴팩트하고 효율적인 솔루션을 제공하는 2층 인쇄 회로 보드입니다.2층 설계의 사용은 구성 요소의 더 나은 라우팅 및 배치를 허용합니다., 더 작고 신뢰할 수 있는 PCB 조립으로 이어집니다.

PCB SMT 어셈블리는 0.5mm의 핑치로 전자 구성 요소를 수용하도록 설계되었습니다.이것은 전자 장치의 넓은 범위에 적합하고 최적의 성능을 위해 정확하고 정확한 구성 요소 배치를 보장합니다.

PCB SMT 어셈블리는 고품질의 표면 마운트 용접 어셈블리로 전자 부품에 대한 신뢰할 수 있고 효율적인 솔루션을 제공합니다.FR-4 소재의 사용, 그것은 산업 제조 프로세스에 대한 이상적인 선택이며 전자 산업의 중요한 구성 요소입니다.

특징:

• 제품명: PCB SMT 조립
• 표면 마운트 용접 장치
• PCB 층: 2층
• 솔더 마스크 색상: 녹색
• 시험 유형: 비행 탐사체 시험
• 구멍 크기: 0.2mm
• 실크 스크린 색상: 흰색

기술 매개 변수:

응용 프로그램:

브랜드 이름: JIETENG
모델 번호: PCB 회로판
원산지: 중국
실크 스크린 색상: 흰색
PCB 재료: FR-4
시험 유형: 비행 탐사체 시험
PCB 크기: 100mm*100mm
최소 선 너비/공간: 0.1mm/0.1mm

소개:PCB SMT 조립은 표면 장착 기술 (SMT) 을 사용하여 전자 구성 요소를 인쇄 회로 보드 (PCB) 에 조립하는 과정입니다.이 과정은 전자 구성 요소를 PCB의 표면에 직접 연결하는 것을 포함합니다.PCB SMT 어셈블리는 스마트 폰, 컴퓨터,그리고 다른 전자 기기JIETENG은 전자 산업의 요구를 충족시키기 위해 고품질 제품을 제공하는 중국에서 PCB SMT 조립의 선도적인 제조업체입니다.

PCB SMT 어셈블리는 자동차, 항공우주, 소비자 전자제품, 통신 및 의료 등 다양한 산업에서 널리 사용됩니다.전자 기기 생산에서 중요한 과정입니다., 그것은 제품의 적절한 기능과 내구성을 보장합니다. 조립 과정에서 SMT 기술을 사용하는 것은 더 작고 가볍고 효율적인 장치를 생산 할 수 있습니다.

PCB SMT 어셈블리는 스마트 폰, 노트북, 태블릿, GPS 장치 및 의료 장비와 같은 다양한 전자 장치에서 사용됩니다. 예를 들어 스마트 폰에서SMT 조립 프로세스는 마이크로 칩을 연결합니다, 저항, 콘덴서, 그리고 다른 전자 부품 PCB에, 작고 기능적인 장치를 만드는. 자동차 산업에서,SMT 조립기는 전자 제어 장치의 생산에 사용됩니다., 센서 및 현대 차량의 적절한 작동에 필수적인 다른 부품.

1표면 장착 장치 조립 장치:조립에 SMT 기술을 사용하는 것은 PCB 표면에 더 작은 구성 요소를 연결할 수 있도록 허용하여 더 컴팩트하고 효율적인 장치를 만듭니다.

2전자 회로 보드 조립:PCB SMT 조립은 전자 회로 보드의 생산에서 중요한 단계이며 장치의 적절한 기능과 내구성을 보장합니다.

3인쇄 회로 보드 조립:SMT 조립은 구멍 구성 요소의 필요성을 제거하여 인쇄 회로 보드의 생산을 더 효율적이고 비용 효율적으로 만듭니다.

4고품질의 재료:JIETENG는 FR-4를 PCB 재료로 사용하며, 뛰어난 열 및 전기적 특성으로 알려져 있으며, 전자 기기에 이상적입니다.

5정확한 테스트:플라잉 프로브 테스트는 PCB SMT 조립 과정에서 사용되는 비파괴적인 테스트 방법으로 전자 부품의 적절한 기능을 보장하고 잠재적 결함을 식별합니다.

6작은 크기:PCB 크기는 100mm * 100mm이며 최소 라인 너비 / 공간은 0.1mm / 0.1mm이며 PCB SMT 어셈블리는 컴팩트하고 효율적인 전자 장치를 생산합니다.

PCB SMT 조립은 전자 장치의 생산에서 중요한 과정이며, 적절한 기능과 내구성을 보장합니다.그리고 SMT 기술의 사용은 중국에서 PCB SMT 조립의 신뢰할 수 있는 공급자그 컴팩트 크기와 효율적인 생산 과정으로 PCB SMT 조립은 다양한 산업에 대한 비용 효율적인 솔루션으로 기술 발전의 필수 요소가됩니다.

사용자 정의:

브랜드 이름: JIETENG

모델 번호: PCB 회로판

원산지: 중국

PCB 층: 2층

솔더 마스크 색상: 녹색

PCB 두께: 1.6mm

시험 유형: 비행 탐사체 시험

표면 마감: HASL

우리의 PCB SMT 조립 서비스는 모든 사용자 정의 필요에 대한 최고 품질의 전자 회로 보드 조립을 제공합니다.우리는 당신의 PCB 인쇄 와이어링 조립에 대한 높은 정확성과 효율적인 생산 프로세스를 보장합니다. 우리의 2층 PCB는 최고의 재료를 사용하여 중국에서 만들어지고 산업 표준을 충족합니다. 사용 된 용매 마스크 색상은 녹색으로 PCB에 전문적이고 닦은 모습을 제공합니다.우리의 PCB 두께는 1로 설정되어 있습니다최적의 성능을 위해 0.6mm입니다. 우리는 PCB의 기능과 신뢰성을 보장하기 위해 철저한 비행 탐사 테스트를 수행합니다.우수한 용접성과 부식으로부터의 보호를 제공합니다..

JIETENG에서 우리는 모든 프로젝트가 독특하고 특정 사용자 정의가 필요하다는 것을 이해합니다. 따라서 우리는 PCB 프린트 와이어링 조립 서비스에 대한 다양한 사용자 정의 옵션을 제공합니다.그 중에는:

• PCB 레이어 선택 (2, 4, 6개 이상의 레이어)
• 용매 마스크 색상 선택 옵션 (녹색, 빨간색, 파란색, 검은색 등)
• 유연 PCB 두께 (0.2mm에서 3.0mm까지)
• 다양한 시험 유형 (비행 탐사선 시험, 회로 시험, 기능 시험)
• 여러 표면 마감 (HASL, ENIG, Immersion Silver, OSP 등)

우리의 사용자 정의 가능한 옵션으로, 당신은 당신의 정확한 사양과 요구 사항을 충족 PCB 인쇄 전선 조립을 만들 수 있습니다.

당신의 PCB SMT 조립 필요를 위해 JIETENG을 선택하는 것은 최고 품질과 신뢰할 수있는 서비스를 선택하는 것을 의미합니다. 전문가의 우리 팀은 고객에게 최고의 제품을 제공하기 위해 헌신합니다.우리는 최신 기술을 사용하고 가장 높은 수준의 정확성과 효율성을 보장하기 위해 엄격한 품질 관리 프로세스를 가지고 있습니다.우리의 경쟁력있는 가격과 빠른 처리 시간으로, 우리는 고객 만족을 보장합니다. 당신의 모든 PCB 인쇄 와이어링 조립 서비스 필요에 대한 JIETENG를 신뢰.

지원 및 서비스:

PCB SMT 어셈블리에서 우리는 고객에게 최고 품질의 기술 지원과 서비스를 제공하는 것을 자랑스럽게 생각합니다.우리의 전문가 팀은 전자 조립 프로젝트의 성공을 보장하는 데 헌신합니다.

우리의 기술 지원 팀은 우리의 PCB SMT 조립 과정에 대한 모든 질문이나 우려에 도움을 제공 합니다. 우리는 포괄적인 지원을 제공합니다,초기 설계부터 최종 생산까지, 전자 제품에서 최상의 결과를 얻을 수 있도록 도와줍니다.

우리의 기술 지원 서비스는 다음을 포함합니다:

• 디자인 검토 및 최적화
• DFM 분석
• 부품 공급 지원
• 프로토타입 생산
• 시험 및 검사

기술 지원 외에도 고객의 특정 요구에 맞는 다양한 서비스를 제공합니다.

• PCB 조립
• SMT 조립
• 뚫린 조립 장치
• 박스 빌드 조립
• 기능 테스트
• 품질 관리 및 보장
• 선박 및 물류

우리의 팀은 PCB SMT 조립 필요를 위해 고품질, 신뢰할 수 있고 비용 효율적인 솔루션을 제공하기 위해 최선을 다하고 있습니다.우리의 서비스에 대해 더 많은 것을 배우기 위해 오늘 저희에게 연락하고 전자 제품을 생명으로 만드는 데 도움이 될 수 있습니다..

포장 및 운송:

• 제품 이름:PCB SMT 조립
• 포장 종류:반 정적 봉지 + 폼 트레이 + 외부 카튼
• 패키지 크기:제품 크기에 따라 사용자 정의
• 포장 재료:고품질의 반 정적 물질
• 표기:각 패키지에는 제품 이름, 양, 고객 정보 등이 표시됩니다.
• 참고: 주문형 포장 옵션은 요청에 따라 제공됩니다. 자세한 내용은 저희에게 문의하십시오.

• 운송 방법:익스프레스, 항공 또는 해상 운송
• 진행 시간:지급 받은 후 2-4주
• 지불 조건:T/T, 페이팔, 웨스턴 유니온 등
• 운송 서류:상용화폐, 포장 목록, 화물표/항공편표 및 고객이 요구하는 기타 문서
• 참고: 당사는 당당하고 안전한 배송을 위해 신뢰할 수 있는 운송 회사와 협력합니다. 배송 수수료와 세금은 목적지와 배송 방법에 따라 다를 수 있습니다.

FAQ:

• Q: 이 제품의 브랜드 이름은 무엇입니까?
• A: 이 제품의 브랜드 이름은 JIETENG입니다.
• Q: 이 제품의 모델 번호는 무엇입니까?
• A: 이 제품의 모델 번호는 PCB 회로판입니다.
• Q: 이 제품은 어디서 생산되는가?
• A: 이 제품은 중국에서 생산됩니다.
• Q: 이 제품은 SMT 조립에 적합합니까?
• A: 네, 이 제품은 SMT 조립을 위해 특별히 설계되었습니다.
• Q: PCB 회로 보드에 대한 크기 제한이 있습니까?
• A: PCB 회로 보드의 크기는 고객의 특정 필요에 따라 사용자 정의 할 수 있습니다.
• Q: 이 제품은 단면 및 쌍면 조립에 사용할 수 있습니까?
• A: 예,이 제품은 단면 및 쌍면 SMT 조립에 사용할 수 있습니다.
