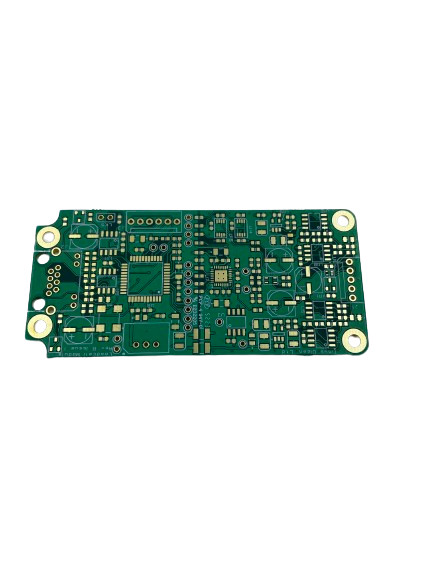

0.2-3.2mm 보드 두께 거품 가방 포장과 함께 높은 주파수 PCB

0.2-3.2mm 보드 두께 거품 가방 포장과 함께 높은 주파수 PCB

제품 설명:

고성능 인쇄 회로 보드 (PCB) 의 수요는 오늘날 기술 중심의 세계에서 급속도로 증가하고 있습니다.고속과 고밀도 상호 연결의 필요성이 필요해졌습니다.이 부분에서 고주파 PCB가 등장합니다.

고주파 PCB는 정확성과 신뢰성을 요구하는 첨단 기술 애플리케이션을 위해 특별히 설계되었습니다.이 회로 보드는 고주파 전자 장치의 높은 성능과 안정성을 보장하기 위해 첨단 재료와 기술을 사용하여 만들어집니다..

우리의 고주파 PCB는 FR4 물질을 사용하여 제조됩니다. 높은 열 저항과 우수한 기계적 특성으로 알려져 있습니다.이것은 판이 극한 온도와 혹독한 환경에 견딜 수 있도록 보장다양한 용도로 적합합니다.

최소 3/3 밀리미터의 흔적 너비와 공간으로, 우리의 고주파 PCB는 뛰어난 신호 무결성을 제공하고 신호 손실이나 왜곡 없이 고속 데이터 전송을 처리할 수 있습니다.이것은 정확하고 정확한 신호 전송이 필요한 고주파 애플리케이션에 이상적입니다..

고객의 다양한 요구를 충족시키기 위해, 우리는 녹색, 파란색, 흰색, 검은색, 그리고 더 많은 것을 포함하여 우리의 고주파 PCB에 대한 다양한 솔더 마스크 색상 옵션을 제공합니다.이것은 우리의 고객이 그들의 응용 프로그램 또는 브랜드 요구 사항에 가장 적합한 색상을 선택할 수 있습니다.

우리는 전자 장치의 표면 마무리의 중요성을 이해하고 있습니다. 그래서 우리는 HASL, ENIG, OSP 등을 포함한 우리의 고주파 PCB에 대한 여러 표면 마무리 옵션을 제공합니다.이것은 PCB 의 외모 를 향상 시키는 것 뿐 아니라 그 성능 과 수명 을 향상 시킨다.

우리의 고주파 PCB는 0.2mm의 최소 구멍 크기로 제공됩니다. 이는 부품의 정확한 배치와 신뢰할 수있는 연결을 보장합니다.이것은 고밀도 상호 연결 및 소형 전자 장치에 적합합니다..

• 고성능 인쇄회로판:우리의 고주파 PCB는 고주파 애플리케이션에서 탁월한 성능을 제공하기 위해 설계되었으며, 고기술 기기에 이상적인 선택이 됩니다.
• 고속 인쇄판:최소 3/3 밀리미터의 흔적 너비와 공간으로, 우리의 고주파 PCB는 신호 손실없이 고속 데이터 전송을 처리할 수 있으며, 전자 장치의 원활하고 효율적인 작동을 보장합니다.
• 높은 신뢰성:우리의 고주파 PCB는 고품질의 재료와 첨단 제조 기술로 만들어졌으며, 가혹한 환경에서도 높은 신뢰성과 장기적인 성능을 보장합니다.
• 고밀도 인터커넥트:0.2mm의 최소 구멍 크기로, 우리의 고주파 PCB는 더 작고 소형화된 전자 장치를 허용하는 고밀도 상호 연결에 적합합니다.
• 하이테크 애플리케이션:우리의 고주파 PCB는 정밀, 정확성, 안정성을 필요로 하는 첨단 기술 애플리케이션을 위해 특별히 설계되었습니다.항공우주 분야를 포함하여, 국방, 의료 등등.

고주파 PCB는 고성능, 신뢰성, 그리고 정밀성을 요구하는 첨단 기술 애플리케이션에 대한 궁극적인 해결책입니다.그리고 여러 사용자 정의 옵션, 우리는 최고 품질의 고주파 PCB를 제공하여 고객의 고유 한 요구를 충족시켜 끊임없이 발전하는 기술 세계에서 성공을 보장합니다.

특징:

• 제품명: 고주파 PCB
• 실크 스크린 색상: 흰색, 검은색, 노란색, 등등
• 솔더 마스크 색상: 녹색, 파란색, 흰색, 검은색 등
• 구리 두께: 1-4 온스
• 판 두께: 0.2-3.2mm
• 레이어: 2-10
• 고주파 물질
• 고속 회로판
• 고속 인쇄판
• 높은 신뢰성 PCB

기술 매개 변수:

응용 프로그램:

JIETENG에 오신 것을 환영합니다. 고성능 인쇄판의 신뢰할 수 있는 소스입니다.우리의 고주파 PCB는 첨단 전자 장치의 고속 신호의 까다로운 요구 사항을 충족하도록 설계되었습니다.우리의 PCB 회로 보드는 고품질의 FR4 물질로 0.2-3.2mm의 보드 두께로 만들어지며, 응용 프로그램에 높은 신뢰성을 제공합니다.

제품명: 고주파 PCB

브랜드 이름: JIETENG

모델 번호: PCB 회로판

원산지: 중국

소재: FR4

판 두께: 0.2-3.2mm

실크 스크린 색상: 흰색, 검은색, 노란색, 등등

미나트 트레스 너비/공간: 3/3밀리

레이어: 2-10

우리의 고주파 PCB는 고주파 애플리케이션을 위해 설계되어 RF 및 마이크로파 통신 시스템에 이상적입니다.의료 장비첨단 기술과 엄격한 품질 관리로, 우리는 높은 신뢰성과 성능을 보장합니다.

• 고속 신호에 적합한 고성능 인쇄판
• 높은 품질의 FR4 물질로 만들어져 내구성
• 사용자 정의를 위해 다양한 실크 스크린 색상으로 제공됩니다.
• 정밀한 설계에 대한 3/3 밀리미터의 미니 추적 너비/공간
• 다른 설계 요구 사항에 대한 2-10 층

저희와 연락

제품 응용

우리의 고주파 PCB는 통신 시스템에서 널리 사용되며 데이터 전송을 위한 고속 신호를 제공합니다.안정적이고 신뢰할 수 있는 통신을 보장할 수 있습니다..

항공우주산업에서는 통신 및 내비게이션 시스템에서 고주파 응용이 중요합니다.우리의 고주파 PCB는 항공기에 사용되는 신뢰할 수 있고 고성능 전자 장치에 대한 엄격한 요구 사항을 충족합니다., 위성, 우주선

의료 장비는 높은 신뢰성과 정밀성을 필요로 합니다. 그래서 우리의 고주파 PCB는 다양한 의료기기에 이상적인 선택입니다.우리의 PCB 회로 보드는 의료 산업의 높은 기준을 충족하도록 설계되었습니다.

자동차 산업은 첨단 전자제품과 기술로 끊임없이 발전하고 있습니다. 우리의 고주파 PCB는 다양한 자동차 전자제품에 적합합니다.GPS 내비게이션, 그리고 더 많은 것이 부드러운 운전 경험을 위해 고속 신호를 제공합니다.

더 알아보기

© 2021 JIETENG. 모든 권리는 보호됩니다.

사용자 정의:

JIETENG에서 우리는 고주파 PCB에 대한 고품질의 사용자 정의 서비스를 제공하는 데 전문입니다. 우리의 브랜드 이름, JIETENG, PCB 산업에서 우수성과 신뢰성의 동의어입니다.우리는 우리의 고객에게 그들의 PCB 필요에 대한 최고의 맞춤 솔루션을 제공하는 것을 자랑스럽게 생각합니다.

우리의 고주파 PCB는 고객의 특정 요구를 충족하도록 설계되었습니다. 우리는 우리의 인기있는 PCB 회로 보드를 포함하여 다양한 모델을 제공합니다.우리의 고객이 그들의 프로젝트에 완벽한 적합성을 찾을 수 있도록.

우리의 고주파 PCB는 중국에서 자랑스럽게 제조되며 최신 기술과 최고 품질의 재료를 사용합니다.우리의 생산 시설은 최첨단 기계가 장착되어 있으며 전문가 팀은 모든 PCB가 엄격한 품질 표준을 충족하는지 보장합니다..

JIETENG에서 우리는 고주파용 애플리케이션에서 정확한 임피던스 제어의 중요성을 이해합니다.우리의 첨단 제조 과정과 엄격한 품질 관리 조치는 우리의 PCB가 정확성과 성능의 최고 표준을 충족하는지 보장합니다..

우리는 우리의 고주파 PCB에 대한 다양한 표면 마무리 옵션을 제공합니다. 우리의 고객의 특정 요구를 충족시키기 위해.또는 환경 친화적 OSP, 우리는 당신의 프로젝트에 대한 완벽한 표면 완비를 가지고 있습니다.

우리의 고주파 PCB는 1온즈에서 4온즈까지 다양한 구리 두께로 제공됩니다.이것은 우리의 고객이 그들의 특정 응용 프로그램에 대한 완벽한 두께를 선택하고 최적의 성능을 보장 할 수 있습니다.

고주파 PCB에 있어서 정밀도가 중요합니다. 그래서 우리는 PCB에 대한 최소 구멍 크기를 0.2mm로 제공합니다.이것은 우리의 PCB가 가장 복잡한 설계도 수용하고 최고의 성능을 제공할 수 있도록 보장합니다.

JIETENG에서는 고주파 PCB를 위해 최고 품질의 재료만을 사용합니다. 우리의 표준 재료는 FR4입니다. PCB 산업에서 널리 사용되는 다재다능하고 내구적인 기판입니다.우리는 요청에 따라 다른 재료 옵션을 제공합니다.

지원 및 서비스:

고주파 PCB에서 우리는 고객에게 최고 품질의 제품과 서비스를 제공하기 위해 최선을 다하고 있습니다.경험 많은 엔지니어와 기술자들로 구성된 우리 팀은 모든 고주파 PCB 필요에 대한 예외적인 기술 지원 및 서비스를 제공하기 위해 헌신합니다..

우리의 엔지니어는 최고 성능을 위해 고주파 PCB 디자인을 최적화하는 데 도움이 디자인 컨설팅 서비스를 제공 할 수 있습니다. 우리는 재료 선택, 스택-업 디자인에 도움을 줄 수 있습니다.,임피던스 제어 및 고주파 PCB 설계의 다른 중요한 측면.

우리는 빠르고 효율적인 프로토타입 제조 서비스를 제공하여 고주파 PCB 디자인을 빠르게 검증하는 데 도움이 됩니다.최첨단 장비와 숙련된 기술자들은 여러분의 프로토타입이 여러분의 정확한 사양에 따라 만들어지고 최고의 품질 기준을 충족시킬 수 있도록 합니다..

우리의 첨단 생산 능력으로, 우리는 높은 주파수 PCB의 대용량 제조를 처리 할 수 있습니다.우리의 엄격한 품질 관리 프로세스와 테스트 절차는 우리가 생산하는 모든 PCB가 정확한 사양과 성능 요구 사항을 충족하는지 보장합니다..

우리는 고주파 PCB의 품질과 신뢰성의 중요성을 이해합니다.그렇기 때문에 우리는 우리가 생산하는 모든 PCB가 최고 품질이며 산업 표준을 충족하는지 확인하기 위해 엄격한 테스트 및 품질 보장 프로세스를 갖추고 있습니다..

우리는 모든 프로젝트가 독특하고 맞춤형 솔루션이 필요할 수 있음을 이해합니다.엔지니어와 기술자의 우리 팀은 당신의 특정 고주파 PCB 요구에 대한 최선의 솔루션을 찾기 위해 당신과 함께 일하기 위해 헌신합니다.

우리는 여러분의 시간을 소중히 여기고, 마감일을 지키는 것이 중요하다는 것을 알고 있습니다. 그렇기 때문에 우리는 높은 주파수 PCB가 필요할 때 배달될 수 있도록 적시에 배달하는 것을 우선시합니다.

고객 지원팀은 여러분의 질문이나 우려에 대해 도움을 드릴 수 있습니다.우리는 우수한 고객 서비스를 제공하고 우리의 제품과 서비스에 대한 만족을 보장하기 위해 최선을 다하고 있습니다..

높은 주파수 PCB 필요에 대한 기술 지원 및 서비스에 대해 [ 연락처 정보를 입력 ]에서 저희에게 문의하십시오. 우리의 팀은 당신이 가질 수있는 모든 질문이나 요청에 도움을 줄 준비가되어 있습니다.

포장 및 운송:

에, 우리는 우리의 고주파 PCB에 대한 안전하고 안전한 포장의 중요성을 이해합니다.그렇기 때문에 우리는 제품들이 완벽한 상태로 도착하도록 포장과 배송 과정에 특별한 주의를 기울입니다..

포장하기 전에, 우리의 고주파 PCB는 철저한 품질 검사를 거쳐 우리의 높은 기준을 충족하는지 확인합니다.운송 중에 발생할 수 있는 모든 손상으로부터 보호하기 위해 주의 깊게 반 정적 가방에 배치됩니다.그 다음 가방은 움직임을 방지하고 충격을 흡수하기 위해 필요한 포장 및 완충 물질과 함께 견고한 고지 상자에 배치됩니다.

모든 패키지는 제품 이름, 수량, 그리고 필요한 모든 정보와 함께 표시되어 있습니다.용품의 내용에 대해 상세히 설명하여 쉽게 식별합니다..

우리는 귀하의 특정 요구를 충족시키기 위해 다양한 배송 옵션을 제공합니다. 우리의 표준 배송 방법은 DHL, FedEx, 또는 UPS와 같은 평판 좋은 택배 서비스를 통해입니다. 더 큰 주문을 위해,우리는 바다 또는 항공 화물 운송을 준비 할 수 있습니다.

주문이 배송되면 추적 번호를 제공하여 배송 상태를 확인할 수 있습니다.우리 팀은 또한 모든 배송을 면밀히 감시하여 신속하고 정확한 배달을 보장합니다..

높은 주파수 PCB를 포장하고 배송 할 수 있습니다.높은 주파수 PCB에 대한 필요를 위해.

FAQ:

• Q: 고주파 PCB는 무엇입니까?

  A: 고주파 PCB는 일반적으로 500MHz 이상의 높은 주파수에서 작동하도록 설계된 인쇄 회로 보드의 일종입니다.그들은 일반적으로 무선 통신과 같은 응용 프로그램에서 사용됩니다., 위성 시스템, 레이더 시스템

• Q: 고주파 PCB를 사용하는 것의 이점은 무엇입니까?

  A: 고주파 PCB는 신호 손실을 줄이고, 더 나은 임피던스 제어와 높은 주파수에서 전기 성능을 향상시킵니다. 그들은 또한 더 나은 열 전도성을 가지고 있습니다.더 나은 열 방출을 허용합니다.

• Q: 고주파 PCB를 만드는 데 어떤 재료가 사용됩니까?

  A: 고주파 PCB는 일반적으로 PTFE (폴리테트라플루로 에틸렌) 또는 FR-4 (유화로 강화 된 에포시) 와 같은 재료로 만들어집니다.이 물질은 낮은 변압성 상수와 낮은 손실 접착력을 가지고, 고 주파수 애플리케이션에 이상적입니다.

• Q: 고주파 PCB를 설계할 때 고려해야 할 주요 요소는 무엇입니까?

  A: 고주파 PCB 를 설계 할 때 고려해야 할 몇 가지 주요 요소는 사용되는 재료의 종류, 보드의 두께 및 구성 요소의 레이아웃입니다.또한 전송되는 신호의 종류와 필요한 임피던스 제어도 고려하는 것이 중요합니다..

• Q: 고주파 PCB는 고전력 애플리케이션에 사용될 수 있습니까?

  A: 예, 고 주파수 PCB는 고 전력 응용 용도로 사용될 수 있습니다. 그러나 적절한 열 방출 및 열 관리를 보장하기 위해 신중한 설계 고려가 이루어져야합니다.
