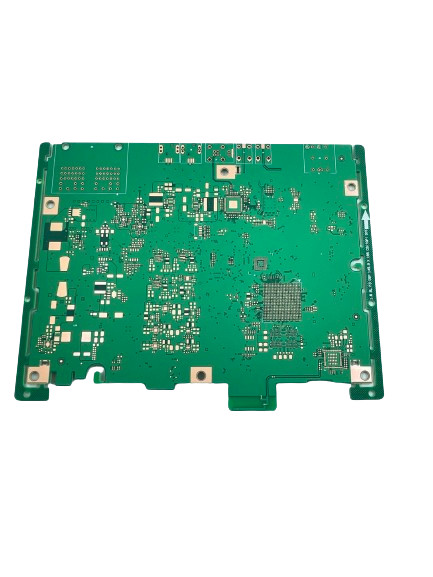

PCB 회로 보드 1.6 보드 두께 4 층 보드 메인보드 처리
| Place of Origin | China |
|---|---|
| 브랜드 이름 | JIETENG |
| Model Number | PCB circuit board |
| 최소 주문 수량 | 협상 가능 |
| 가격 | negotiable |
| 포장 세부 사항 | 비어 있는 통, 진공포장된 |
| 배달 시간 | 5-8 일로 일합니다 |
| 지불 조건 | 협상 가능 |
| 공급 능력 | 360000 평방미터 / 년 |
무료 샘플 및 쿠폰을 원하시면 저에게 연락하십시오.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
우려 사항이 있는 경우 24시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 민. 구멍 치수 | 0.2 밀리미터 | 솔더 마스크 색 | 녹색 |
|---|---|---|---|
| 시험 유형 | 날아다니는 프로브 시험 | 제품 종류 | PCB SMT 집회 |
| 성분 피치 | 0.5 밀리미터 | 실크 스크린 색상 | 흰색 |
| PCB 레이어 | 2 층 | PCB 두께 | 1.6mm |
| 강조하다 | 4층 PCB 회로판,1.6mm 두께 PCB 회로판,4층 PCB 보드 |
||
제품 설명
제품 설명:
PCB 회로 보드 1.6 보드 두께 4층 보드 메인보드 처리
PCB SMT 어셈블리는 매우 효율적이고 신뢰할 수있는 인쇄 회로 보드 어셈블리입니다.그것은 표면 장착 용접 조립의 과정으로 표면 장착 장치 또는 구성 요소를 인쇄 회로 보드에 안전하게 장착하는 데 도움이됩니다이 조립 과정은 부품의 정확하고 안전한 배치가 필요한 애플리케이션에 관해서 훌륭한 선택입니다.PCB SMT 조립은 구성 요소와 보드 사이의 강력하고 신뢰할 수있는 연결을 제공합니다보드의 크기는 100mm * 100mm이며 PCB 물질은 FR-4이며 용매 마스크 색상은 녹색입니다.이 조립 과정은 테스트를 위해 비행 탐사 시험 유형을 활용하고 신뢰할 수 있고 정확한 결과를 제공합니다. PCB SMT 조립은 항공 우주, 자동차, 의료, 군사 등 많은 산업 및 응용 분야에서 널리 사용됩니다. 높은 정확성과 신뢰성으로,그것은 모든 종류의 복잡하고 까다로운 응용 프로그램에 대한 이상적인 선택입니다..
특징:
- 제품명: PCB SMT 조립
- PCB 층: 4층
- 솔더 마스크 색상: 녹색
- 표면 마감: HASL
- 제품 종류: PCB 인쇄 전선 집합
- 표면 장착 장치 조립
- 구리 두께: 1온스
기술 매개 변수:
| 매개 변수 | 가치 |
|---|---|
| 제품 종류 | PCB 프린트 와이어링 어셈블리, 전자 회로 보드 어셈블리, 표면 마운트 용접 어셈블리 |
| 표면 마감 | HASL |
| 구성 요소 피치 | 0.5mm |
| PCB 크기 | 100mm*100mm |
| PCB 두께 | 10.6mm |
| PCB 레이어 | 4층 |
| 라인 너비/공간 | 00.1mm/0.1mm |
| 구리 두께 | 1온스 |
| 실크 스크린 색상 | 흰색 |
| 구멍 크기 | 00.2mm |
| 시험 유형 | 비행 탐사기 시험 |
응용 프로그램:
JIETENG PCB SMT 어셈블리
JIETENG는 시장에서 가장 신뢰할 수 있고 진보 된 PCB SMT 조립 솔루션을 제공합니다. 우리의 제품은 품질과 성능 측면에서 가장 높은 표준을 충족하도록 설계되었습니다.최소 선 너비/공간은 0으로 설계되었습니다..1mm/0.1mm, 2층 PCB 층, 0.5mm의 부품 피치, 최소 구멍 크기는 0.2mm입니다.
우리의 PCB SMT 어셈블리는 인쇄 회로 보드의 필요에 대한 완벽한 솔루션입니다. 그것은 표면 장착 장치 어셈블리, 인쇄 회로 보드 용접 및 PCB 어셈블리에 이상적입니다.우리의 첨단 기술로, 당신은 당신의 PCB가 극도의 정확성과 신뢰성으로 조립 될 것이라고 확신 할 수 있습니다.
JIETENG에서, 우리는 PCB SMT 조립에서 최고의 품질과 최고 성능을 제공하는 데 최선을 다합니다. 우리는 정확성과 품질의 중요성을 이해합니다,우리는 항상 고객에게 최고의 결과를 제공하기 위해 노력합니다..
우리의 PCB SMT 조립에 대한 자세한 내용은 오늘 저희에게 연락하십시오. 우리는 당신에게서 듣고 당신의 PCB 필요에 대한 완벽한 솔루션을 찾는 데 도움이 기대합니다.
사용자 정의:
JIETENG 맞춤형 PCB SMT 조립
브랜드 이름: JIETENG
모델 번호: PCB 회로판
원산지: 중국
구리 두께: 1온스
구멍 크기: 0.2mm
PCB 층: 4층
최소 선 너비/공간: 0.1mm/0.1mm
실크 스크린 색상: 흰색
우리의 전자 회로 보드 조립 및 표면 마운트 용접 조립 서비스는 사용자 정의 PCB SMT 조립 프로젝트에 적합합니다. 우리는 고품질의 재료를 제공합니다,신뢰성 있는 제품 성능과 경쟁력 있는 가격우리는 우리의 제품의 정확성과 신뢰성을 보장합니다. 우리의 서비스에 대해 더 많은 것을 배우기 위해 오늘 저희에게 연락하십시오.
지원 및 서비스:
PCB SMT 조립 기술 지원 및 서비스는 PCB 조립의 모든 측면에 대한 전문적인 지원을 제공합니다. 기본 설계 및 프로토타입에서 전체 생산까지.우리의 전문가 팀은 생산 효율성을 극대화하고 비용을 절감하는 데 도움이 될 수 있습니다.우리는 당신의 보드의 전체 라이프 사이클에 대한 포괄적인 서비스를 제공합니다.
- 설계 협의 및 검토
- 제조 공정 최적화
- 부품 선택 및 공급
- 소프트웨어 프로그래밍 및 디버깅
- PCB 조립 및 재작업
- 시험 및 품질 보장
- 현장 설치 및 지원
저희 팀은 여러분의 모든 질문에 답할 수 있습니다. 그리고 우리는 여러분의 PCB 조립 필요에 가장 적합한 솔루션을 찾기 위해 여러분과 함께 일할 것입니다.우리의 PCB SMT 조립 기술 지원 및 서비스에 대해 더 많은 것을 배우기 위해 오늘 저희에게 연락.
포장 및 운송:
PCB SMT 조립 포장 및 운송:
- PCB SMT 어셈블리 제품은 맞춤형, 견고한 카드보드 상자에 포장되어 거품 포장으로 고정됩니다.
- 배송 방법은 제품의 크기, 무게 및 목적지에 따라 결정됩니다.
- 배송 비용과 예상 배송 시간은 주문을 확인하기 전에 제공됩니다.
- 추적 번호는 제품이 배송되면 제공됩니다.
FAQ:
JIETENG PCB SMT 조립에 대한 FAQ
- Q: JIETENG PCB SMT 어셈블리의 재료는 무엇입니까?
- A: JIETENG PCB SMT 어셈블리는 중국에서 고품질 회로판으로 만들어집니다.
- Q: 나는 JIETENG PCB SMT 조립에 대한 사용자 정의를 얻을 수 있습니까?
- A: 예, 우리는 고객의 필요에 따라 JIETENG PCB SMT 조립에 대한 사용자 정의 서비스를 제공할 수 있습니다.
- Q: JIETENG PCB SMT 조립에 대한 납품 시간은 무엇입니까?
- A: 일반적으로, JIETENG PCB SMT 조립의 주도 시간은 7-15 일일입니다.
- Q: JIETENG PCB SMT 조립에 대한 배달 방법은 무엇입니까?
- A: 우리는 항공 화물, 해상 화물 및 익스프레스 배송과 같은 배달 서비스를 제공할 수 있습니다.
- Q: JIETENG PCB SMT 조립에 대한 지불 조건은 무엇입니까?
- A: 우리는 T / T, PayPal, 웨스턴 유니온 및 L / C와 같은 지불 조건을 받아들이고 있습니다.
