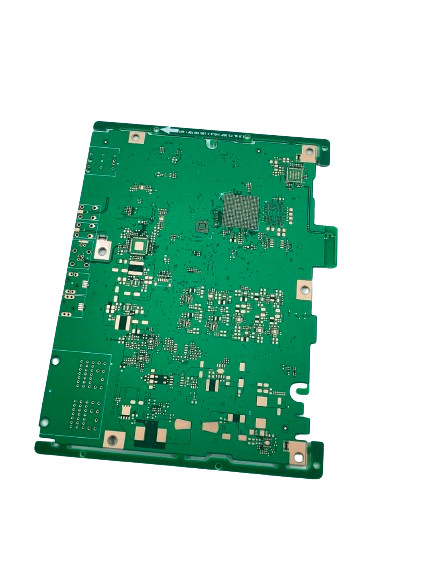

녹색 오일 및 흰색 다층 회로 보드는 CAD 파일 사용자 정의를 제공합니다

제품 설명:

PCB 보드 조립은 용매 마스크, 보드 두께, 표면 완공, 라인 너비 / 공간 및 구리 두께와 같은 구성 요소를 포함한 완전한 회로 보드를 만드는 과정입니다.이 과정은 처음부터 끝까지 다양한 과정을 포함합니다., 레이아웃 설계, 제조, 조립 및 테스트를 포함합니다.

PCB 보드 조립에 사용 가능한 용접 마스크 색상은 녹색, 흰색, 검은색 및 기타 색상을 포함합니다. 보드 두께는 0.2mm-3.2mm에서 사용할 수 있으며 표면 마무리 옵션은 HASL, ENIG,OSP최소 라인 너비와 공간은 3mm/3mm이고 구리 두께는 1/2oz에서 4oz입니다.

동시에 회로 보드 조립 과정은 고품질 및 보드의 정확성을 보장하기 위해 일련의 단계를 따르고 있습니다. 첫 번째 단계는 레이아웃 디자인을 만드는 것입니다.이사회 회의를 위한 기초를 제공다음, 제조는 보드의 절단 및 구멍을 통해 시작됩니다. 다음, 구성 요소는 보드에 용접되고, 보드의 조립이 이어집니다. 마지막으로,판이 요구되는 표준을 충족하는지 확인하기 위해 테스트됩니다..

PCB 보드 조립은 세부 사항에 많은 관심을 필요로하는 복잡한 과정입니다.회로판 의 조립 과정 에는 신뢰성 있고 내구성 있는 회로판 을 만들기 위해 적절 히 따라야 할 여러 단계 가 포함 된다올바른 디자인과 제조로, 보드는 지정 된 요구 사항을 충족하고 최고 품질의 성능을 보장하도록 조립 될 수 있습니다.

특징:

• 제품명: PCB 보드 조립
• 반지 반지: 3밀리
• 판 두께: 0.2mm-3.2mm
• 조립 유형: SMT, 구멍을 통해, 혼합, 등
• 표면 마감: HASL, ENIG, OSP 등
• 회로 이사회
• 인쇄 회로판 제조
• PCB 제조

기술 매개 변수:

응용 프로그램:

JIETENG는 인쇄 회로 보드 (PCB) 보드 조립의 선도적인 제조업체입니다. 우리의 PCB 회로 보드는 1/2oz에서 4oz까지 구리 두께와 중국에서 만들어집니다.우리는 SMT를 포함하여 여러 조립 유형을 제공합니다., 구멍을 통해, 혼합, 등. 표면 마무리 HASL, ENIG, OSP, 등이 될 수 있습니다 최소 3mil의 고리 반지. 우리의 PCB 보드 조립은 산업과 응용의 광범위한 범위에 적합합니다.예를 들어, 통신의료, 산업, 자동차 및 소비자 전자제품. 우리는 최신 기술과 프로세스를 사용하여 고객에게 최고 품질과 신뢰성을 보장합니다.우리는 인쇄 회로 보드 제조에 전문, 회로 보드 조립 및 회로 보드 조립 프로세스. 우리의 PCB 보드 조립은 최고 표준을 충족하고 고객의 만족을 보장하도록 설계되었습니다.

사용자 정의:

지원 및 서비스:

PCB 보드 조립에 대한 신뢰할 수있는 기술 지원과 서비스를 제공하는 것이 우리의 최우선 과제입니다.

우리는 우리의 고객에게 최고 수준의 품질과 서비스를 제공하기 위해 헌신하는 경험이 많은 엔지니어의 팀을 가지고 있습니다. 우리의 엔지니어는 PCB 보드 조립의 모든 측면에 지식이 있습니다.,그리고 신속하고 정확한 기술 지원을 제공합니다.

우리는 또한 디자인 및 레이아웃, 부품 선택, 프로토타입 제작, 생산 및 보드 테스트와 같은 다양한 서비스를 제공합니다.우리는 고객이 가능한 최고의 제품을 받을 수 있도록 노력합니다., 그리고 그들의 필요가 신속하고 효율적으로 충족됩니다.

우리의 목표는 고객에게 최고 품질의 서비스와 지원을 제공하는 것입니다. 그래서 그들은 PCB 보드 조립 프로젝트에서 최고의 결과를 얻을 수 있습니다.

포장 및 운송:

PCB 보드 조립 포장 및 운송:

포장:

• PCB와 조립 된 보드를 항 정적 가방에 포장하십시오.
• 포장된 PCB와 조립 된 보드를 ESD 안전 상자에 넣으십시오.
• 목적지 주소를 표시하세요.

운송:

• 신뢰할 수 있는 통신사를 통해 패키지를 보내십시오.
• 실시간으로 패킷을 추적해
• 모든 패키지가 제 시간에 배달되는지 확인하세요.
