1온스 구리 두꺼운 회로 보드 다층 보드 처리

무료 샘플 및 쿠폰을 원하시면 저에게 연락하십시오.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
우려 사항이 있는 경우 24시간 온라인 도움말을 제공합니다.
x구리 두께 | 1oZ | 민 선 폭 | 0.1 밀리미터 |
---|---|---|---|
레이어 | 2 | 조립 서비스 | 네 |
민 구멍 치수 | 0.2 밀리미터 | 실크 스트린 색 | 흰색 |
표면 마감 | HASL | 솔더 마스크 색 | 녹색 |
강조하다 | 다층 판 처리,구리판 1온스,다층 회로판 |
제품 설명:

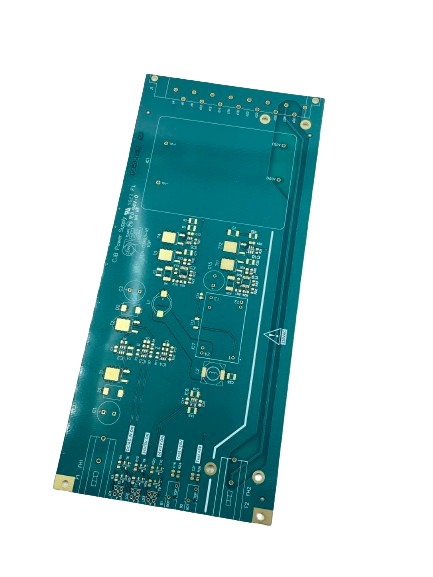

SMT PCB 보드는 여러 층의 인쇄 회로 보드로 구성 요소, 회로 및 기타 전기 구성 요소를 하나의 단위로 통합합니다.그것은 전자 산업의 엄격한 요구 사항을 충족하기 위해 신뢰할 수 있고 안정적인 성능을 제공하도록 설계되었습니다.이 회로 보드는 여러 층의 구리 필름으로 구성되어 있으며 보드의 두께는 1.6mm입니다. 0.1mm의 최소 선 간격, 흰색 실크 스크린 색상 및 HASL 표면 완공이 특징입니다.우리는 또한 제품을 신속하고 효율적으로 조립 할 수 있도록 손키 조립 서비스를 제공합니다.우리의 SMT PCB 보드는 전자 프로젝트에 대한 완벽한 솔루션입니다.
특징:
- 제품 이름:SMT PCB 보드
- 최소 선 간격:00.1mm
- 최소 선 너비:00.1mm
- 솔더 마스크 색상:녹색
- 대회 봉사:네
- 레이어:2
- 다층 회로판:네
기술 매개 변수:
매개 변수 | 가치 |
---|---|
판 두께 | 10.6mm |
구리 두께 | 1온스 |
미니 선 간격 | 00.1mm |
표면 마감 | HASL |
레이어 | 2 |
최소 선 너비 | 00.1mm |
솔더 마스크 색상 | 녹색 |
임페던스 제어 | 네 |
대회 봉사 | 네 |
실크 스크린 색상 | 흰색 |
제품 종류 | 전자 회로 보드, 통합 회로 보드, 인쇄 회로 보드, PCB 보드 |
응용 프로그램:
JIETENG 다층 PCB 회로 보드는 고객에게 신뢰할 수 있고 고품질의 전자 회로 보드를 제공하기 위해 설계되었습니다. 그것은 HASL 표면 마무리, 1.6mm 보드 두께와 우수한 임피던스 제어. 흰색 실크 스크린 인쇄는 인쇄가 명확하고 일관성있는 것을 보장 할 수 있습니다. 전자 회로 보드 설계와 같은 많은 전자 회로 보드 응용 프로그램에 이상적입니다.다층 회로판 제조, 등등
JIETENG 다층 PCB 회로 보드의 특징은 신뢰할 수 있고 고성능의 전자 회로 보드가 필요한 고객에게 이상적인 솔루션입니다. 그것은 매우 신뢰할 수 있고 내구적입니다.그리고 극한 조건과 장기 사용에 견딜 수 있습니다.또한 비용 효율적이며 뛰어난 성능을 제공합니다. PCB 보드는 또한 설치 및 사용이 쉽습니다. 이는 전자 회로 보드 응용 프로그램에서 훌륭한 선택이됩니다.
JIETENG 다층 PCB 회로 보드는 다양한 전자 회로 보드 응용 프로그램에 이상적인 선택입니다. 그것은 우수한 성능, 신뢰성 및 비용 효율성을 제공하기 위해 설계되었습니다.또한 설치 및 사용이 쉽습니다., 전자 회로 보드 설계 또는 제조에 훌륭한 선택입니다.
사용자 정의:
JIETENG는 1.6mm의 보드 두께, 0.2mm의 최소 구멍 크기, 0.1mm의 최소 라인 너비 및 녹색의 솔더 마스크 색상을 가진 맞춤 SMT PCB 보드 서비스를 제공합니다. 우리는 또한 조립 서비스를 제공합니다.선도적인 다층 회로 보드 제조업체로서, 우리는 높은 성능을 가진 품질의 전자 회로 보드를 제공하기 위해 헌신합니다.
지원 및 서비스:
우리는 SMT PCB 보드에 대한 기술 지원 및 서비스를 제공합니다. 우리의 서비스에는 포함됩니다:
- 고객들에게 기술적인 조언과 지원을 제공해줍니다.
- 고객들의 문의에 신속하고 신속한 답변을 합니다.
- 제품 교육 및 설치 서비스를 제공하는
- 우리의 제품에 대한 현장 수리 서비스를 제공합니다.
- 주기적인 유지보수 및 업그레이드 서비스를 제공하는
우리는 고객에게 가능한 최고의 기술 지원과 서비스를 제공하기 위해 노력합니다. 우리의 팀은 고객이 가질 수있는 모든 질문이나 우려에 항상 응답 할 수 있습니다.질문이 있거나 도움이 필요한 경우, 저희에게 연락해 주시기 바랍니다.
포장 및 운송:
SMT PCB 보드는 운송 중에 손상되지 않도록 품질의 재료를 사용하여 신중하게 포장됩니다.우리는 모든 정적 전기로부터 보호하기 위해 정적 저항 폼으로 ESD 안전 컨테이너에 게시판을 포장.
그 후 패키지는 안전하게 밀폐되고 부품 번호가 표시됩니다. 모든 패키지는 추적되며 패키지가 발송되면 배송 통보가 전송됩니다.
우리는 다양한 수송 옵션을 제공하여 다양한 필요에 맞게 합니다. 우리는 명실상부한 수송회사를 이용하여 귀하의 패키지가 안전하고 적시에 배달되도록 합니다.
FAQ:
A1: JIETENG가 제조하는 SMT PCB 보드는 표면에 장착된 구성 요소를 가진 인쇄 회로 보드입니다. 모델 번호는 PCB 회로 보드이며 중국에서 제조됩니다.
A2: SMT PCB 보드는 일반적으로 전통적인 보드보다 작고 가볍고 소형 전자 장치에 이상적입니다. 또한 더 적은 상호 연결이 필요합니다.생산을 더 쉽고 생산을 더 저렴하게 하는.
A3: SMT PCB 보드는 일반적으로 구리, 라미네이트 및 용접 마스크의 조합으로 만들어집니다. 그들은 저항, 콘덴서 및 통합 회로와 같은 구성 요소도 포함 할 수 있습니다.
A4: SMT PCB 보드의 최대 크기는 제조업체에 따라 다르지만 일반적으로 24 "x 36"만큼 큰 것이 될 수 있습니다.
A5: JIETENG의 SMT PCB 보드의 납품 시간은 일반적으로 보드의 복잡성에 따라 2 ~ 8 주입니다.
