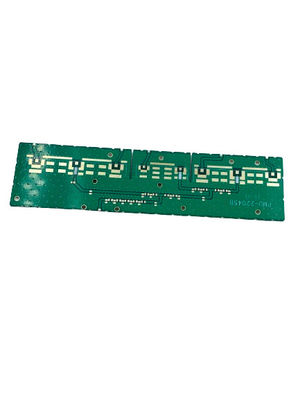

로저스 5880 고주파 PCB - 최소 추적 너비 / 간격 3/3 밀리 - 안정적인 신호 전송

제품 설명:

고주파 인쇄판 (High Frequency PCB) 은 고주파 전자 신호를 지원하도록 설계된 인쇄 회로판입니다.이 보드는 0에서.2mm에서 3.2mm까지, 다양한 응용 프로그램에 큰 유연성을 제공합니다. 고주파 인쇄판은 ± 10%의 허용량으로 우수한 임피던스 제어 기능을 제공합니다.최대 성능과 신뢰성을 보장합니다.보드는 진공 포장, 거품 봉지 및 카튼 상자를 포함한 다양한 재료로 포장되어 최대 안전과 보호를 보장합니다.보드는 구리 두께 1 ~ 4oz에서 다양합니다또한, 보드는 HASL, ENIG 및 OSP와 같은 다양한 표면 완공으로 제공됩니다.

특징:

• 제품 이름:고주파 PCB
• 실크 스크린 색상:흰색, 검은색, 노란색 등등
• 구리 두께:1~4온스
• 분 구멍 크기:00.2mm
• 판 두께:00.2-3.2mm
• 표면 마감:HASL, ENIG, OSP 등등
• 고성능:고성능 인쇄 회로판
• 높은 주파수:고주파 인쇄판
• 고속:고속 인쇄판

기술 매개 변수:

응용 프로그램:

JIETENG의 고주파 PCB는 고성능 PCB, 고성능 PCB, 고성능 PCB입니다.이 보드는 많은 산업의 요구를 충족하는 우수한 성능을 가지고 있습니다.그들은 녹색, 파란색, 흰색, 검은색과 같은 우수한 솔더 마스크 색상과 흰색, 검은색, 노란색과 같은 우수한 실크 스크린 색상을 특징으로합니다.보드 두께는 0에서.2 ~ 3.2mm, 그리고 구리 두께는 1 ~ 4 온스입니다. 그들은 안전한 운송 및 저장을 위해 진공 포장, 거품 봉지 또는 카튼 상자에 포장됩니다.

고주파 PCB는 통신, 의료 장비, 자동차 전자, 항공우주, 방위 및 소비자 전자 등 광범위한 응용 분야에서 사용하기에 적합합니다.그들은 우수한 전기 및 열 성능을 제공합니다또한 그들은 또한 고속 디지털 및 아날로그 설계에 적합하며 고속 디지털 및 아날로그 응용 프로그램에서 사용할 수 있습니다.예를 들어 고속 데이터 획득, 정밀한 제어 시스템 및 빠른 신호 처리. 이 보드는 또한 뛰어난 신뢰성과 내구성을 제공하여 높은 온도 응용에 탁월합니다.

사용자 정의:

지원 및 서비스:

ABC에서는 고주파 PCB를 선택하는 고객에게 첨단 기술 지원과 서비스를 제공합니다.경험 많은 엔지니어와 기술자의 우리 팀은 그들의 디자인과 함께 고객을 지원 할 수 있습니다, 제조, 조립 및 테스트 요구 사항. 우리는 또한 특정 애플리케이션에 맞춘 맞춤 솔루션을 제공하고 신속한 지원과 서비스를 제공하기 위해 최선을 다합니다.

우리의 포괄적 인 기술 지원 서비스는 다음을 포함합니다.

• 성능 향상을 위한 디자인 최적화
• 전문가 문제 해결 및 디버깅
• 급속한 프로토타입 개발 및 제조
• 신뢰성 검사 및 장애 분석
• 전체 조립 및 통합 서비스

ABC에서는 고주파 PCB에 대한 신속한 지원과 서비스의 중요성을 이해하고 있습니다. 우리의 팀은 모든 기술적 문제에 대한 조언, 지침 및 지원을 제공하기 위해 24/7 사용할 수 있습니다.우리는 최고 수준의 고객 서비스를 제공하기 위해 노력하고 있으며 고객이 성공할 수 있도록 돕는 데 최선을 다하고 있습니다.

포장 및 운송:

고주파 PCB 는 민감 한 부품 이며, 신중 한 포장 및 운송 과정 을 필요로 한다. 다음 단계 는 이러한 섬세 한 보드 를 적절 히 포장 및 운송 하기 위해 취해야 한다.

• 보드를 보호하기 위해 폴리에틸렌이나 반 정적 거품과 같은 반 정적 포장 재료를 사용하십시오.
• 포장재 안에 있는 판을 단단히 고정하십시오.
• 포장지에 명확하고 정확한 표지, 연락처 정보를 포함합니다.
• 패키지가 제대로 밀폐되어 있는지 확인합니다.
• 신뢰할 수 있고 추적 가능한 배송 서비스를 사용하세요.
• 필요한 모든 관세 양식과 서류를 첨부합니다.

FAQ:
