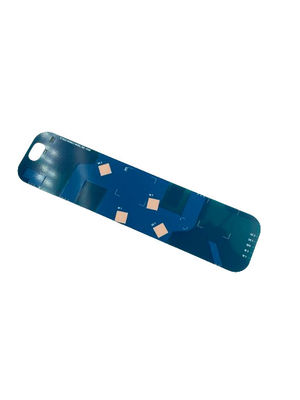

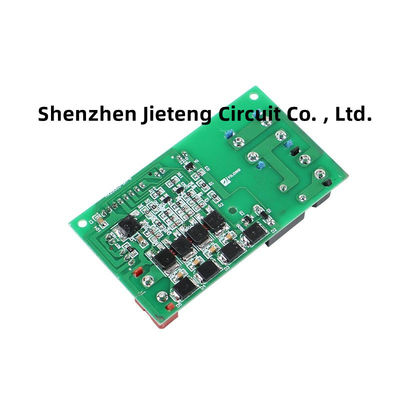

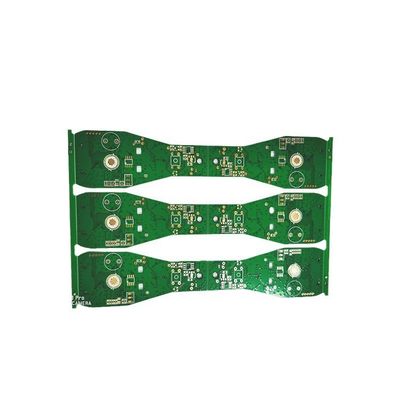

4층 프로토타입 PCB 조립 휴대 전화 테스트 전력 보드
| 원래 장소 | 중국 센즈헨 |
|---|---|
| 브랜드 이름 | JIETENG |
| 인증 | UL ROHS SGS TS16949 |
| 모델 번호 | PCB 회로 기판 SMT |
| 최소 주문 수량 | 5 PC |
| 가격 | 0.2-5USD/piece |
| 포장 세부 사항 | 비어 있는 통, 진공포장된 |
| 배달 시간 | 6-9 근무일 |
| 지불 조건 | 전신환, 웨스턴 유니온, |
| 공급 능력 | 360000 평방미터 / 년 |
무료 샘플 및 쿠폰을 원하시면 저에게 연락하십시오.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
우려 사항이 있는 경우 24시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 표면 마감 | HASL, ENIG, OSP, 침수 실버 | 구리 중량 | 1oZ |
|---|---|---|---|
| 민 환형 링 | 00.1mm | 민 구멍 치수 | 0.2 밀리미터 |
| 용접 마스크 색상 | 녹색 | 실크 스트린 색 | 흰색 |
| PCB 재료 | FR4 | PCB 사이즈 | 100mm*100mm |
| 소재 | Hight TG, FR4 할로겐 프리 | 사용 | OEM 전자공학 |
| 항목 | AI PCBA for 스마트 무선 AI 음성 제어 스피커, OEM/ODM | ||
| 강조하다 | 4층 PCB 프로토 타입 조립,휴대전화 테스트 전원 보드,4층 PCB 프로토 타입 조립 |
||
제품 설명
제품 설명:
원형 PCB 조립 제조시제품 및 소량 생산을 위해 설계된 PCB 조립 전문 서비스입니다. HASL을 포함한 고품질의 표면 완공을 기반으로합니다.그리고 0의 최소 용접 마스크 브릿지 표준을 엄격히 충족.1mm. 또한, 그것은 비행 탐사 시험에 의해 테스트 될 수 있으며, 일반적으로 2층 PCB와 1 온스 구리 무게로 설계됩니다.이러한 종류의 PCB 프로토타입 제조 및 PCB 조립 제조는 프로토타입 또는 생산 요구 사항을 생산하는 비용 효율적인 방법을 제공 할 수 있습니다..
특징:
- 제품 이름:원형 PCB 조립
- 실크스크린 색상:흰색
- PCB 크기:100mm*100mm
- 시험 방법:비행 탐사기 시험
- PCB 두께:10.6mm
- 표면 마감:HASL
- PCB 조립 제조:네
- 인쇄판 조립장:네
- 원형 PCB 조립 제조:네
기술 매개 변수:
| 제품 이름 | 원형 PCB 조립 |
|---|---|
| 미인 솔더 마스크 브릿지 | 00.1mm |
| PCB 크기 | 100mm*100mm |
| PCB 물질 | FR4 |
| 최소 선 너비/공간 | 00.1mm/0.1mm |
| 솔더 마스크 색상 | 회색 |
| 표면 마감 | HASL |
| 분 구멍 크기 | 00.2mm |
| PCB 레이어 | 2층 |
| PCB 두께 | 10.6mm |
응용 프로그램:
원형 PCB 조립
JIETENG은 독특한 장점으로 전문 프로토 타입 PCB 조립 서비스를 제공합니다. 우리의 고급 PCB 회로 보드는 0.1mm / 0.1mm의 최소 라인 너비 / 공간과 HASL 표면 마무리으로 제공됩니다.우리는 또한 다양한 색상 옵션으로 용접 마스크를 제공합니다파란색을 포함해서 고객들에게 신뢰성 있는 테스트 방법을 제공하고 있습니다.
우리의 프로토타입 PCB 조립 서비스는 전자 기기, 산업 자동화, 의료기기, 소비자 전자, 자동차,통신PCB 프로토타입 제조 및 PCB 조립 제조 서비스의 선도적인 공급자로서,우리는 고객의 요구를 충족하기 위해 우수한 품질과 비용 효율적인 솔루션을 제공하기 위해 최선을 다하고 있습니다..
우리는 PCB 조립 제조 프로세스에 전문화된 고도로 훈련되고 경험이 풍부한 엔지니어의 팀을 가지고 있습니다.우리의 첨단 장비와 프로세스 제어 시스템은 고객에게 최고 품질의 제품과 서비스를 제공할 수 있습니다.우리의 헌신적인 고객 서비스 팀으로 우리는 고객에게 최고의 지원을 제공하고 그들의 목표를 달성하는 데 도움을 줄 수 있습니다.
사용자 정의:
원형 PCB 조립 제조
브랜드 이름: JIETENG
모델 번호: PCB 회로판
원산지: 중국
제품 이름:원형 PCB 조립
구리 무게: 1온스
시험 방법: 비행 탐사 시험
미니 반지 반지: 0.1mm
표면 마감: HASL
JIETENG 제안원형 PCB 조립 제조중국에 있습니다.인쇄판 조립다음과 같은 특징을 포함합니다: 구리 무게 1 온스, 테스트 방법 비행 탐사 시험, 미니 원형 반지 0.1mm, 표면 마무리 HASL.
지원 및 서비스:
프로토타입 PCB 조립 기술 지원 및 서비스
우리는 PCB 조립 프로토타입에 대한 기술 지원 및 서비스를 제공하는 것을 자랑스럽게 생각합니다. 전문가의 우리의 경험이 풍부한 팀은 조립 과정의 모든 단계에서 전용 지원을 제공합니다.초기 설계에서 생산까지우리는 귀하의 필요를 충족시키기 위해 다양한 서비스를 제공 할 수 있습니다.
- 디자인 컨설팅 및 평가
- 부품 선택 및 공급
- 인쇄 회로판 (PCB) 제조
- 표면 장착 기술 (SMT) 집합
- 뚫린 구멍 기술 (THT) 조립
- 프로토타입 시험 및 검증
- 빠른 프로토타입 제작
- 생산량
- 수리 및 재공사
우리는 최고 품질의 서비스를 제공하며 빠른 처리 시간과 경쟁력 있는 가격을 보장합니다.무료 인용을 위해 오늘 저희에게 연락하고 우리는 당신의 프로토타입 PCB 조립 프로젝트와 함께 도울 수있는 방법에 대해 더 알아보기.
포장 및 운송:
프로토타입 PCB 조립용 포장 및 운송
프로토타입 PCB 조립 제품은 보호 상자에 포장되어 배송되며 제품이 완벽한 상태로 도착하는지 확인합니다.사용 된 상자는 운송 중에 충격과 진동으로부터 제품을 안전하게 유지하도록 설계되었습니다..
모든 제품은 신뢰할 수 있는 택배 서비스를 통해 배송되며 추적 번호가 고객에게 제공되며 실시간으로 배송을 추적합니다.
FAQ:
- Q1: 프로토타입 PCB 조립은 무엇입니까?
- A1: JIETENG 브랜드의 프로토타입 PCB 조립, 모델 PCB 회로 보드는 중국에서 생산되는 전자 장치입니다. 프로토타입 회로 보드를 조립하는 데 사용됩니다.
- Q2: 프로토타입 PCB 조립에 어떤 구성 요소가 포함되어 있습니까?
- A2: 원형 PCB 조립은 인쇄 회로 보드, 통합 회로, 저항 및 기타 전자 부품과 같은 구성 요소를 포함합니다.
- Q3: 프로토타입 PCB 조립의 목적은 무엇입니까?
- A3: 프로토타입 PCB 조립은 회로 보드의 기능과 성능을 테스트하는 데 사용됩니다. 또한 소프트웨어를 개발하고 디버깅하는 데 사용할 수 있습니다.
- Q4: 프로토타입 PCB 조립에 대한 주도 시간은 무엇입니까?
- A4: 프로토타입 PCB 조립의 수반 시간은 회로 보드의 복잡성에 달려 있습니다. 일반적으로 약 1 ~ 2 주가 걸립니다.
- Q5: 프로토타입 PCB 조립의 장점은 무엇입니까?
- A5: 프로토타입 PCB 조립은 테스트 정확도가 향상되고 생산 과정이 원활화되고 비용 절감과 같은 여러 장점을 제공합니다.
