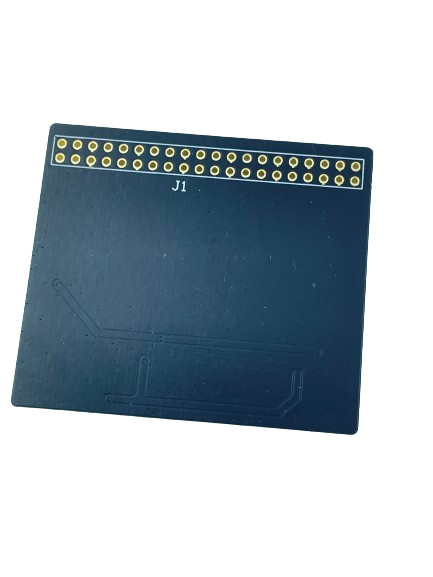

맞춤형 PCB 회로 보드 스프레이 틴, 몰입 금, 금 손가락, 등

Place of Origin China
브랜드 이름 JIETENG
Model Number PCB circuit board
최소 주문 수량 협상 가능
가격 negotiable
포장 세부 사항 비어 있는 통, 진공포장된
배달 시간 5-8 일로 일합니다
지불 조건 협상 가능
공급 능력 360000 평방미터 / 년

무료 샘플 및 쿠폰을 원하시면 저에게 연락하십시오.

왓츠앱:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

우려 사항이 있는 경우 24시간 온라인 도움말을 제공합니다.

x
제품 상세 정보
실크 스트린 색 흰색 임피던스 제어
구리 두께 1oZ 소재 FR4
레이어 2 조립 서비스
민 선 폭 0.1 밀리미터 판 두께 1.6mm
강조하다

몰입 금 PCB 회로 보드

,

금 손가락 PCB 회로 보드

,

맞춤형 PCB 회로 보드

메시지를 남겨주세요
제품 설명

제품 설명:

SMT PCB 보드는 전자 산업에서 널리 사용되는 다층 회로 보드입니다. 인쇄 회로 보드 또는 전자 회로 보드로도 알려져 있습니다.우수한 임피던스 제어, 조립 서비스, 고 정밀도, 그리고 신뢰할 수 있는 성능. 0.1mm의 최소 라인 너비, 1oz의 구리 두께, 0.2mm의 최소 구멍 크기를 특징으로합니다.SMT PCB 보드는 컴팩트 구조와 큰 제품 수명 주기로 매우 신뢰할 수있는 전자 부품입니다. 소비자 전자제품에서 산업용 애플리케이션에 이르기까지 다양한 유형의 전자 제품에서 널리 사용됩니다. 우수한 전기적 특성과 저렴한 비용으로 매우 권장됩니다.

특징:

  • 제품명: SMT PCB 보드
  • 대회 봉사: 예
  • 최소 선 너비: 0.1mm
  • 2층
  • 분 구멍 크기: 0.2mm
  • 최소 선 간격: 0.1mm
  • 융합 회로 보드
  • 전자 회로판
  • 다층 회로판

기술 매개 변수:

매개 변수 세부 사항
제품 종류 다층 회로판
미니 선 간격 00.1mm
레이어 2
분 구멍 크기 00.2mm
임페던스 제어
최소 선 너비 00.1mm
판 두께 10.6mm
대회 봉사
실크 스크린 색상 흰색
구리 두께 1온스
솔더 마스크 색상 검은색

응용 프로그램:

JIETENG PCB 회로 보드는 다양한 전자 제품에서 널리 사용되는 다층 및 통합 회로 보드입니다.고밀도 제품에 적합하게 만드는이 보드는 FR4 소재로 만들어졌으며 HASL 표면 완공과 1 온스 구리 두께입니다. 이 보드는 신뢰할 수 있고 내구성있는 것뿐만 아니라 매우 효율적입니다.고객들에게 일관된 성능을 제공하는 것두 층으로 고성능 애플리케이션에 이상적입니다. 우수한 용접 강도는 긴 서비스 수명을 보장합니다.그것은 신뢰할 수 있고 효율적인 전자 회로 보드를 찾고있는 사람들을위한 완벽한 선택입니다.

사용자 정의:

JIETENG SMT PCB 보드 사용자 정의 서비스

JIETENG은 통합 회로 보드, 인쇄 회로 보드 및 전자 회로 보드용 SMT PCB 보드를 사용자 정의하는 데 전문입니다.

우리의 SMT PCB 보드는 1.6mm 보드 두께와 2 층의 고품질 FR4 재료로 만들어집니다. 최소 0.2mm의 구멍 크기로, 우리의 SMT PCB 보드는 신뢰할 수있는 성능과 높은 효율성을 가지고 있습니다.

우리는 또한 우리의 SMT PCB 보드에 대한 완전한 조립 및 포장 서비스를 제공합니다.

지원 및 서비스:

SMT PCB 보드 기술 지원 및 서비스

우리는 우리의 고객에게 포괄적인 기술 지원 및 서비스를 제공합니다. 우리의 기술자와 엔지니어들은 SMT PCB 보드 분야에서 고도의 자격과 경험이 있습니다.우리는 발생할 수 있는 모든 기술적 문제에 대해 신속하고 신뢰할 수 있는 해결책을 제공하기 위해 노력합니다.우리의 모든 기술 서비스는 품질 보장과 고객 만족에 대한 우리의 헌신으로 뒷받침됩니다.

우리의 기술 지원 및 서비스는 다음을 포함합니다:

  • 전화, 이메일 또는 라이브 채팅을 통한 기술 지원
  • 문제 해결 및 진단
  • 하드웨어 및 소프트웨어 설치 및 구성
  • 장비 업그레이드 및 유지보수
  • 데이터 복구 및 백업
  • 네트워크 설정 및 보안
  • PCB 설계 및 개발

우리는 고객에게 최상의 기술 지원과 서비스를 제공하기 위해 최선을 다하고 있습니다. 우리는 고객이 항상 우리의 업무 결과에 만족하는지 확인하기 위해 노력합니다.

포장 및 운송:

SMT PCB 보드의 포장 및 운송

SMT PCB 보드는 안전한 취급 및 운송을 허용하는 방식으로 포장되어야 합니다. 모든 구성 요소는 손상 방지 위해 정적 자유 포장으로 포장되어야 합니다.보드 들 은 단단 히 고정 해야 한다, 그리고 패키지는 판의 종류와 함유된 양을 표시하기 위해 명확하게 표시되어야 합니다.

패키지는 적절하게 밀폐되어 운송 중에 손상을 방지하기 위해 충분한 포장지가 포함되어 있어야 합니다. 패키지는 회사 이름, 주소,송신자와 수신자의 연락 정보패키지는 또한 품목의 무게를 포함해야합니다.

수송 은 UPS, FedEx, DHL 와 같은 평판 좋은 통신사 를 통해 이루어져야 합니다. 목적지 까지 안전하게 배달 될 수 있도록 패키지를 추적 해야 합니다.운송자에게는 모든 특별한 취급 지침에 대해 통보되어야 합니다., 예를 들어 온도 조절이나 위험 물질 제한.

FAQ:

Q: 이 SMT PCB 보드의 브랜드 이름은 무엇입니까?
A: 이 SMT PCB 보드의 브랜드 이름은 JIETENG입니다.
Q: 이 SMT PCB 보드의 모델 번호는 무엇입니까?
A: 이 SMT PCB 보드의 모델 번호는 PCB 회로 보드입니다.
Q: 이 SMT PCB 보드는 어디서 만들어집니다?
A: 이 SMT PCB 보드는 중국에서 만들어집니다.
Q: 이 SMT PCB 보드의 목적은 무엇입니까?
A: 이 SMT PCB 보드는 PCB 회로 보드에서 사용하도록 설계되었습니다.
Q: 이 SMT PCB 보드와 함께 어떤 구성 요소를 사용할 수 있습니까?
A: 이 SMT PCB 보드는 저항, 콘덴시터, 트랜지스터 및 통합 회로 등 다양한 구성 요소와 호환됩니다.
