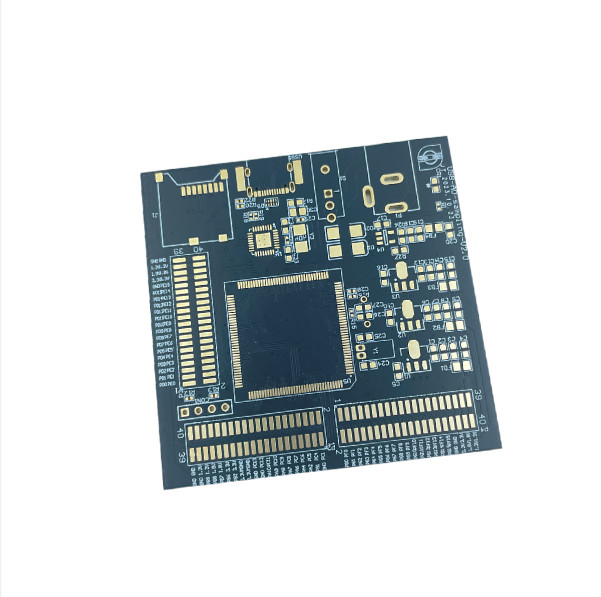

PCB 회로 보드 처리 8층 보드 4350 로저스 보드

제품 설명:

다층 PCB 제조는 다단계 인쇄 회로 보드와 다단계 인쇄 배선 보드를 만드는 데 사용되는 과정입니다.최고 품질의 제품을 보장하기 위해 높은 수준의 정확성과 정확성을 필요로 하는 전문적인 과정이 과정은 원하는 결과를 얻기 위해 다양한 단계를 포함합니다. 층의 준비, 용매 마스크의 적용, 표면 마무리,그리고 실크스크린 색을 적용.
다층 PCB 제조에 사용할 수있는 실크 스크린 색상은 흰색, 검은색, 노란색 및 기타 색상을 포함 할 수 있습니다. 사용할 수있는 솔더 마스크 색상은 녹색, 파란색, 흰색, 검은색, 빨간색,다른 색상표면 완공용으로 HASL, ENIG, OSP, Immersion Silver, Immersion Tin 및 기타 완공이 제공됩니다.
최고 품질의 출력을 보장하기 위해, 다층 PCB 제조의 최소 라인 너비와 최소 라인 간격이 정확해야합니다.다층 PCB 제조의 최소 선 너비는 일반적으로 0입니다.0.1mm이고 최소 선 간격도 0.1mm입니다.
다층 PCB 제조는 최고 품질의 제품을 보장하기 위해 높은 수준의 정확성과 정확성을 필요로하는 복잡한 과정입니다.바람직 한 결과 를 얻기 위해 과정 의 복잡성 을 이해 하는 경험 있는 전문가 와 함께 일 하는 것 이 중요하다.

특징:

• 제품 이름:다층 PCB 제조
• 솔더 마스크 색상:녹색, 파란색, 흰색, 검은색, 빨간색, 등등
• 구멍 크기:00.2mm
• 표면 마감:HASL, ENIG, OSP, 몰입 은, 몰입 진, 등
• 계층 수:2-20
• 임페던스 제어:네
• 특별 특징:다층 인쇄 회로 보드 생산, 다층 인쇄 회로 보드 생산, 다단계 인쇄 와이어링 보드 제작

기술 매개 변수:

응용 프로그램:

JIETENG 다층 인쇄 회로판 생산고객에게 고도의 인쇄 회로 보드 조립, 다단계 인쇄 회로 보드 제조, 다단계 인쇄 회로 보드 제작을 제공하기 위해 설계되었습니다.그리고 다단계 PCB 설계 및 제조 서비스. PCB 회로 보드 모델 번호는 JIETENG-PCB입니다. 그것은 녹색, 파란색, 흰색, 검은색, 빨간색과 같은 다양한 솔더 마스크 색상으로 중국에서 생산됩니다.그것은 2-20 층 수를 위해 적합하며 최소 구멍 크기가 0입니다.구리 두께는 1~4온스 정도이며 실크스크린 색상은 흰색, 검은색, 노란색으로 제공됩니다.
이 다층 인쇄 회로 보드 생산은 매우 신뢰성 있고 비용 효율적입니다. 그것은 소비자 전자, 자동차, 의료,항공 및 우주그것은 업계의 가장 엄격한 요구 사항과 표준을 충족하는 첨단 기술을 사용하여 설계되었습니다.우수한 열 성능과 높은 수준의 신호 무결성 및 신뢰성을 제공합니다..
JIETENG 다층 인쇄 회로 보드 생산은 고객이 가장 짧은 납품 시간으로 최고 품질의 제품을받을 수 있도록 보장합니다.보드는 최고 정밀과 정확도로 제조됩니다우리의 경험 많은 엔지니어 팀은 우수한 기술 지원을 제공하고 모든 제품이 고객 요구 사항과 산업 표준을 충족하는지 보장합니다.

사용자 정의:

브랜드 이름:JIETENG
모델 번호:PCB 회로판
원산지:중국
소재:FR4, 고 TG FR4, 할로겐 자유, 로저스 등
구리 두께:1~4온스
구멍 크기:00.2mm
실크스크린 색상:흰색, 검은색, 노란색 등등
미니 선 간격:00.1mm
JIETENG은 다단계 인쇄 회로 보드 제조 서비스의 선도적인 공급 업체이며, 다단계 인쇄 회로 보드 부품 조립을 위한 고품질 제품과 서비스를 제공합니다.다단계 인쇄 전선판 제작 및 더 많은.
우리의 PCB는 FR4, High TG FR4, Halogen Free, 그리고 로저스 같은 최고 수준의 재료로 만들어집니다. 구리 두께는 1~4온스이며 최소 구멍 크기는 0.2mm입니다.우리의 첨단 장비와 우수한 기술력으로, 우리는 항상 정확하고 신뢰할 수있는 제품을 보장합니다. 우리는 또한 흰색, 검은색, 노란색 등 다양한 실크 스크린 색상을 제공합니다.
당신은 다단계 인쇄 회로 보드 제조, 부품 조립, 또는 인쇄 전선 보드 제작을 필요로 여부, JIETENG는 모든 필요에 대한 당신의 한 단위 솔루션입니다.

지원 및 서비스:

다층 PCB 제조에 대한 기술 지원 및 서비스는 고객이 투자에서 가능한 최고의 결과를 얻을 수 있도록 제공됩니다.우리의 전문가 팀은 고객이 가지고있는 모든 문제 또는 질문에 도움을 줄 것입니다.우리는 고객에게 가능한 최고 수준의 서비스와 지원을 제공하기 위해 최선을 다하고 있습니다.
우리는 다음과 같은 다양한 서비스를 제공합니다.

• 디자인 및 레이아웃 서비스
• 제조 및 조립 서비스
• 프로토타입 및 생산 제조 서비스
• 시험 및 품질 관리 서비스
• 수리 및 유지보수 서비스

저희 전문가팀은 고객들이 어떤 문제나 의문을 가질 수 있는 경우에도 도움을 줄 수 있습니다.우리의 직원은 또한 귀하의 프로젝트에 대한 원하는 결과를 달성하는 가장 좋은 방법에 대한 전문적인 조언과 지침을 제공 할 수 있습니다.우리는 고객 만족을 보장하기 위해 최고 수준의 서비스와 지원을 제공하기 위해 노력합니다.

포장 및 운송:

다층 PCB 제조용 포장 및 운송:

• 각 보드는 정전 전압 충전으로부터 보호하기 위해 정전 방지에 포장됩니다.
• 그 후 보드 들 은 운송 도중 손상 을 방지 하기 위해 완충 물질 이 들어 있는 고판 상자 에 넣을 것 이다.
• 박스는 폴리에스터 테이프로 봉인되고 고객의 주소와 연락처가 표시됩니다.
• 패키지는 배달을 보장하기 위해 추적 택배 서비스를 통해 배송됩니다.
