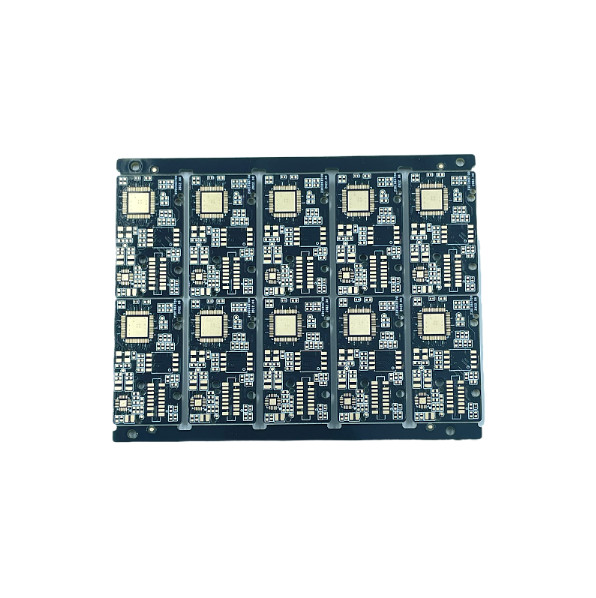

2.0 보드 두께 PCB 회로 보드 잠긴 금 1OZ 구리 두께
| Place of Origin | China |
|---|---|
| 브랜드 이름 | JIETENG |
| Model Number | PCB circuit board |
| 최소 주문 수량 | 협상 가능 |
| 가격 | negotiable |
| 포장 세부 사항 | 비어 있는 통, 진공포장된 |
| 배달 시간 | 5-8 일로 일합니다 |
| 지불 조건 | 협상 가능 |
| 공급 능력 | 360000 평방미터 / 년 |
무료 샘플 및 쿠폰을 원하시면 저에게 연락하십시오.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
우려 사항이 있는 경우 24시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 성분 피치 | 0.5 밀리미터 | PCB 재료 | FR-4 |
|---|---|---|---|
| PCB 사이즈 | 100mm*100mm | 표면 마감 | HASL |
| 민. 선 폭 / 공간 | 0.1 mm/0.1mm | 민. 구멍 치수 | 0.2 밀리미터 |
| 솔더 마스크 색 | 녹색 | 시험 유형 | 날아다니는 프로브 시험 |
| 강조하다 | 1OZ 구리 두께 회로판,HASL 표면 PCB 회로판,100mm PCB SMT 조립 |
||
제품 설명
2.0 보드 두께 회로 보드 잠긴 금 1OZ 구리 두께
제품 설명:
PCB SMT 어셈블리는 표면 장착 장치 조립 및 인쇄 회로 보드 용접에 특화된 제품이다. 고밀도 장착을 특징으로하며 최소 구멍 크기는 0.2mm입니다.구리 두께 1온즈의 FR-4 물질로 만들어졌습니다.실크 스크린 색상은 흰색으로 제품 가시성을 위해 완벽합니다. 그것은 다양한 응용 프로그램의 요구를 충족 할 수있는 신뢰할 수 있고 내구성있는 제품 유형입니다.PCB SMT 조립은 품질 보장과 함께 높은 밀도의 조립을 필요로하는 사람들을위한 완벽한 솔루션입니다.
특징:
- 제품명: PCB SMT 조립
- 표면 마운트 용접 장치
- PCB 인쇄 전선 집합
- 최소 선 너비/공간: 0.1mm/0.1mm
- PCB 크기: 100mm*100mm
- 구리 두께: 1온스
- 표면 마감: HASL
- 시험 유형: 비행 탐사체 시험
- 용접기 집합
기술 매개 변수:
| 제품 종류 | PCB SMT 조립 |
|---|---|
| 시험 유형 | 비행 탐사기 시험 |
| 라인 너비/공간 | 00.1mm/0.1mm |
| 솔더 마스크 색상 | 녹색 |
| PCB 레이어 | 2층 |
| 구리 두께 | 1온스 |
| PCB 크기 | 100mm*100mm |
| 구성 요소 피치 | 0.5mm |
| PCB 물질 | FR-4 |
| 구멍 크기 | 00.2mm |
응용 프로그램:
PCB SMT 어셈블리 고품질 전자 회로 보드 어셈블리
JIEETENG은 인쇄 회로 보드 (PCB) 및 표면 마운트 기술 (SMT) 조립 서비스에 대한 잘 알려진 브랜드입니다.우리의 PCB SMT 조립 서비스는 첨단 기술로 고품질 전자 회로 보드 조립을 제공합니다우리 제품은 소비자 전자제품, 자동차, 통신, 의료 및 전력 등 다양한 산업에서 널리 사용됩니다.
우리의 PCB 회로 보드는 최고 품질의 재료로 만들어졌으며 정확한 사양에 맞게 제작되었습니다.우리의 경험이 풍부한 엔지니어들은 당신의 정확한 필요에 따라 다층 인쇄 회로 보드 조립을 설계하고 제조 할 수 있습니다.보드의 표면 마감은 HASL이고 최소 라인 너비/공간은 0.1mm/0.1mm입니다. 우리는 또한 비행 탐사 시험을 포함한 테스트 서비스를 제공하여 제품의 최고 품질을 보장합니다.
JIETENG에서 우리는 고객에게 최고 수준의 PCB SMT 조립 서비스를 제공하는 것을 자랑스럽게 생각합니다. 우리의 제품은 정확성, 신뢰성 및 내구성으로 유명합니다.우리는 첨단 장비와 최첨단 기술을 사용하여 조립 과정을 완료합니다., 그리고 우리의 모든 제품은 흰색으로 실크 스크린됩니다.
우리는 고객에게 우수한 품질의 PCB SMT 조립 서비스를 제공하기 위해 최선을 다하고 있으며 가장 경쟁력있는 가격으로 최고의 제품을 제공한다고 믿습니다.우리는 우리의 고객에게 PCB 회로 보드 조립 서비스의 완전한 범위를 제공하는 것을 자랑스럽게 생각합니다, 설계부터 테스트까지.
신뢰할 수 있고 저렴한 PCB SMT 조립 서비스 공급자를 찾고 있다면 JIETENG보다 더 이상 보지 마십시오. 우리의 제품과 서비스에 대해 더 많은 것을 배우기 위해 오늘 저희에게 연락하십시오!
사용자 정의:
JIETENG PCB SMT 조립
우리는 업계에서 선도적인 공급업체 중 하나인 JIETENG에서 주문 PCB SMT 조립을 제공합니다. 우리의 제품은 최고 품질의 재료와 부품으로 제조됩니다.비교할 수 없는 성능과 신뢰성을 보장합니다..
제품 사양:
- 브랜드 이름: JIETENG
- 모델 번호: PCB 회로판
- 원산지: 중국
- PCB 크기: 100mm*100mm
- PCB 재료: FR-4
- 구성요소 오차: 0.5mm
- 최소 선 너비/공간: 0.1mm/0.1mm
- 구멍 크기: 0.2mm
우리의 SMT 조립 서비스에는 인쇄 회로 보드 용접 및 표면 장착 장치 조립이 포함됩니다. 우리의 팀은 고객에게 최고 품질의 제품과 서비스를 제공하기 위해 헌신합니다.그들의 필요를 충족시키고 초과하는 것을 보장합니다..
지원 및 서비스:
PCB SMT 조립 기술 지원 및 서비스
PCB SMT 조립은 고 정밀 프로세스입니다. 전문 도구와 경험이 많은 인력이 필요합니다.우리는 다양한 기술 지원 및 서비스 옵션을 제공합니다.
우리의 기술 지원 및 서비스는 다음을 포함합니다:
- 전문적인 상담과 당신의 제품에 대한 최고의 조립 과정에 대한 조언
- 생산성을 위한 프로토타입 제작 및 설계에 대한 지원
- 문제 해결 및 생산 문제 해결
- 부품 조달, 배치 및 재공급에 대한 지원
- 조립 과정에 대한 상세한 보고.
- 직원들에게 조립 과정에 대한 훈련입니다.
우리는 당신의 모든 PCB SMT 조립 필요에 대한 최고 품질의 서비스와 지원을 제공하기 위해 최선을 다하고 있습니다. 우리가 당신을 도울 수있는 방법에 대해 더 알아보기 위해 오늘 저희에게 연락하십시오.
포장 및 운송:
PCB SMT 조립 포장 및 운송:
포장: 모든 PCB SMT 어셈블리 구성 요소는 운송 중에 보호를 위해 개별적으로 포장되고 박스됩니다.
배송: 모든 PCB SMT 조립 제품은 쉽게 추적 할 수 있도록 추적 정보를 제공하는 신뢰할 수있는 배송 서비스를 사용하여 배송됩니다.
FAQ:
JIETENG PCB 회로 보드에 대한 질문과 답변
Q1: JIETENG PCB 회로 보드는 무엇입니까?
A1: JIETENG PCB 회로 보드는 표면 장착 부품을 장착하는 데 사용되는 인쇄 회로 보드 조립 (PCBA) 의 일종입니다. 그것은 중국에서 생산됩니다.
Q2: JIETENG PCB 회로 보드를 사용하는 것의 이점은 무엇입니까?
A2: JIETENG PCB 회로 보드는 더 나은 전기 성능, 향상된 신뢰성, 더 나은 신호 무결성, 저렴한 비용 및 더 빠른 조립과 같은 장점을 제공합니다.
Q3: JIETENG PCB 회로 보드에 어떤 구성 요소를 장착 할 수 있습니까?
A3: JIETENG PCB 회로 보드는 저항, 콘덴서, 트랜지스터, 통합 회로 및 다른 표면 장착 구성 요소를 포함한 다양한 구성 요소를 장착하는 데 사용할 수 있습니다.
Q4: 어떻게 JIETENG PCB 회로 보드가 제조됩니다?
A4: JIETENG PCB 회로 보드는 표면 장착 기술 (SMT) 라고 불리는 과정을 통해 생산됩니다. 이것은 보드에 구성 요소를 배치하고 용접하는 것을 포함합니다.
Q5: JIETENG PCB 회로 보드의 한계는 무엇입니까?
A5: JIETENG PCB 회로 보드는 그것에 장착 할 수있는 구성 요소의 크기와 복잡성뿐만 아니라 조립에 대한 전문 장비의 필요성에 의해 제한됩니다.
