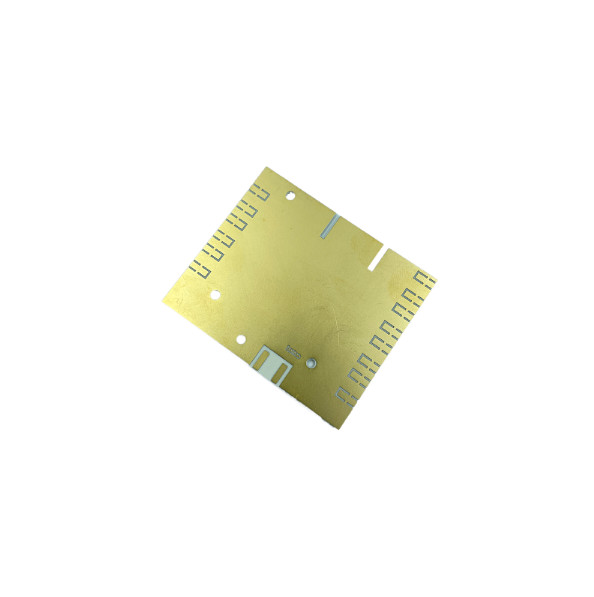

HASL 표면 처리 PCB 보드 최소 구멍 0.1mm 로저스 판
| Place of Origin | China |
|---|---|
| 브랜드 이름 | JIETENG |
| Model Number | PCB circuit board |
| 최소 주문 수량 | 협상 가능 |
| 가격 | negotiable |
| 포장 세부 사항 | 비어 있는 통, 진공포장된 |
| 배달 시간 | 5-8 일로 일합니다 |
| 지불 조건 | 협상 가능 |
| 공급 능력 | 360000 평방미터 / 년 |
무료 샘플 및 쿠폰을 원하시면 저에게 연락하십시오.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
우려 사항이 있는 경우 24시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 민. 환형 링 | 3mil | 민. 구멍 치수 | 0.2 밀리미터 |
|---|---|---|---|
| 테스트 | 탐침, Etc를 날리는 AOI, 엑스레이. | 솔더 마스크 색 | 녹색, 하얀, 검은, Etc. |
| 집합 형태 | 홀, 혼합된, Etc를 통하여, SMT. | 보증 | 1년 |
| 실크 스크린 색상 | 하얀, 검은, 노란, 기타 등등. | 소재 | FR4, 알루미늄, 로저스, Etc. |
| 강조하다 | HASL 표면 처리 PCB 보드,로저스 PCB 보드,00.1mm 최소 구멍 로저스 판 |
||
제품 설명
제품 설명:
HASL 표면 처리 PCB 보드, 최소 구멍 0.1mm. 로저스 판
PCB 보드 어셈블리는 FR4, 알루미늄, 로저스 등과 같은 다양한 재료의 사용을 포함하여 회로 보드 어셈블리 서비스 및 PCBA 제조 프로세스를 제공하기 위해 설계된 제품입니다.회로판을 만들기 위해PCB 보드 조립의 표면 마감은 HASL, ENIG, OSP 등을 포함하여 다양 할 수 있습니다. 회로 보드 조립 프로세스의 라인 너비와 공간은 모두 3 밀리입니다.로더 마스크 색상은 녹색에서 선택할 수 있습니다흰색, 검은색 등
PCB 보드 조립은 고객의 다양한 요구를 충족시키기 위해 포괄적인 회로 보드 조립 서비스를 제공합니다.그리고 첨단 생산 기술은 PCBA 제조 프로세스의 높은 품질을 보장합니다., 높은 안정성 및 높은 정밀성 등의 특징을 가지고 있습니다. PCB 보드 조립의 우수한 성능과 신뢰할 수있는 품질은 다양한 전자 제품에 대한 이상적인 선택이됩니다.
특징:
- 제품명: PCB 보드 조립
- PCBA 제조 과정
- 회로 이사회
- PCB 제조
- PCB 조립
- 구리 두께: 1/2ounce-4oz
- 구멍 크기: 0.2mm
- 실크 스크린 색상: 흰색, 검은색, 노란색, 등등
- 테스트: AOI, 엑스레이, 비행 탐사선 등
기술 매개 변수:
| 매개 변수 이름 | 설명 |
|---|---|
| 구리 두께 | 1/2온스-4온스 |
| 집합형 | SMT, Through Hole, Mixed 등등 |
| 미니 반지 반지 | 3밀리 |
| 제품 이름 | PCB 보드 조립 |
| 테스트 | AOI, 엑스레이, 비행 탐사선 등 |
| 판 두께 | 00.2mm-3.2mm |
| 표면 마감 | HASL, ENIG, OSP 등 |
| 보증 | 1년 |
| 실크 스크린 색상 | 흰색, 검은색, 노란색 등 |
| 소재 | FR4, 알루미늄, 로저스 등 |
응용 프로그램:
JIETENG PCB 보드 어셈블리는 PCB 제조 및 인쇄 회로 보드 제조에 관해서 완벽한 선택입니다.브랜드 이름은 높은 품질의 제품과 신뢰할 수있는 서비스에 유명합니다.이 제품은 FR4, 알루미늄, 로저스 등 프리미엄 소재로 만든 최고 수준의 인쇄 회로 보드입니다. 정확성과 정밀도로 설계되었으며 최소 구멍 크기는 0.2mm입니다.사용 가능한 실크 스크린 색상은 흰색입니다., 검은색, 노란색 등 조립 유형 옵션에는 SMT, Through Hole, Mixed 등이 있습니다.
JIETENG PCB 보드 어셈블리는 신뢰할 수 있고 정확한 PCB 어셈블리를 보장하기 위해 다양한 산업 및 응용 분야에서 널리 사용됩니다. PCB 제조에 적합합니다.인쇄 회로판 제조, 인쇄 회로 보드 조립 및 보드 조립 서비스. 이 제품은 고품질 성능과 내구성으로 유명합니다.그것은 모든 PCB 조립 필요에 대한 완벽한 솔루션이며 원하는 결과를 달성하는 데 도움이 될 수 있습니다.
JIETENG PCB 보드 조립은 PCB 제조, 인쇄 회로 보드 제조, 인쇄 회로 보드 조립 및 보드 조립 서비스에 대한 신뢰할 수있는 선택입니다.가장 높은 기준을 충족하도록 설계되었으며 저렴한 가격에 우수한 품질과 성능을 제공합니다.이 제품은 모든 PCB 조립 필요에 대한 완벽한 선택이며 원하는 결과를 얻을 수 있습니다.
사용자 정의:
JIETENG 사용자 정의 PCB 보드 조립 서비스
JIETENG는 당신의 회로 보드 필요에 대한 한stop 사용자 정의 PCB 보드 조립 서비스를 제공합니다.우리의 PCB 제조 및 조립 프로세스는 품질 보장 및 성능의 최고 표준을 충족하도록 설계되었습니다.
우리는 주문 인쇄 회로 보드 조립 서비스를 전문으로합니다.
- 모델 번호: PCB 회로판
- 원산지: 중국
- 최소선 너비/공간: 3mm/3mm
- 표면 마감: HASL, ENIG, OSP 등
- 테스트: AOI, 엑스레이, 비행 탐사선 등
- 구멍 크기: 0.2mm
- 재료: FR4, 알루미늄, 로저스 등
우리의 PCB 제조 능력은 다음을 포함합니다:
- PCB 제조
- 회로판 조립 과정
- 회로판 조립 서비스
JIETENG의 사용자 정의 PCB 보드 조립 서비스는 인쇄 회로 보드 요구 사항에 효율적이고 신뢰할 수있는 솔루션을 제공합니다.
지원 및 서비스:
PCB 보드 조립 기술 지원 및 서비스에는 다음이 포함됩니다:
- 주문형 인쇄 회로 보드 (PCB) 의 설계, 제조 및 조립
- 기존 PCB의 수리 및 재작업
- PCB 검사, 테스트 및 문제 해결
- PCB의 성능 분석 및 개선
- PCB 설계 및 조립에 대한 기술 지원 및 자문
- 구성 요소 선택 및 레이아웃 최적화에 대한 컨설팅
- PCB 조립 및 테스트에 대한 자세한 보고서를 제공
포장 및 운송:
PCB 보드 조립용 포장 및 운송
PCB 보드 조립품 은 안전 한 상태 로 도착 하는 것 을 보장 하기 위해 포장 되어 배송 해야 합니다. 아래 에는 보드 가 안전 한 상태 로 포장 되어 배송 되는 것 을 보장 하기 위해 취해야 할 단계 들 이 있습니다.
- 보드는 완전히 반 정적 봉지에 봉착되어야 합니다.
- 보드를 고립된 용기에 넣고 정전으로부터 보호하십시오.
- 충격을 받거나 진동으로 인해 판이 손상 될 가능성을 줄이기 위해 용기를 포장 재료로 채워주세요.
- 컨테이너를 산업용 테이프로 봉합하십시오.
- 패키지에 필요한 모든 정보 (운송 주소, 바코드 등) 를 표시합니다.
- 패키지를 최종 목적지까지 배달하거나 배송합니다.
FAQ:
JIETENG PCB 회로판에 대한 질문과 답변
Q1: JIETENG PCB 회로 보드의 크기는 무엇입니까?
A1: JIETENG PCB 회로 보드의 크기는 특정 모델과 응용 프로그램에 달려 있습니다. 일반적으로 보드의 크기는 2.4 "x2.4"에서 20 "x20"까지 다양합니다.
Q2: JIETENG PCB 회로 보드에는 어떤 재료가 사용됩니다?
A2: JIETENG PCB 회로 보드에 사용되는 재료는 특정 모델과 응용 프로그램에 따라 다릅니다. 일반적으로 사용되는 재료는 FR4, 알루미늄 기반 및 세라믹 기반입니다.
Q3: JIETENG PCB 회로 보드에는 몇 개의 계층이 있습니까?
A3: JIETENG PCB 회로 보드의 계층의 수는 특정 모델과 응용 프로그램에 달려 있습니다. 일반적으로 보드는 단일 계층, 이중 계층, 네 계층 또는 여섯 계층이 될 수 있습니다.
Q4: 얼마나 오래 JIETENG PCB 회로 보드를 조립하는 데 걸립니다?
A4: JIETENG PCB 회로 보드를 조립하는 데 필요한 시간은 모델과 응용 프로그램의 복잡성에 달려 있습니다. 일반적으로 조립에 필요한 시간은 약 1-2 시간입니다.
Q5: JIETENG PCB 회로 보드는 어디에서 제조됩니까?
A5: JIETENG PCB 회로 보드는 중국에서 제조됩니다. 특정 공장 위치는 특정 모델과 응용 프로그램에 달려 있습니다.
