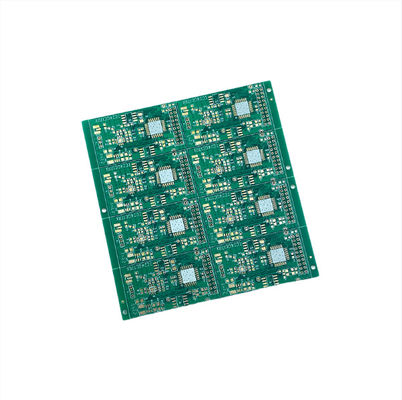

8 레이어 PCB SMT 조립 인쇄 회로 보드 보드를 통해 장님으로 묻어

무료 샘플 및 쿠폰을 원하시면 저에게 연락하십시오.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
우려 사항이 있는 경우 24시간 온라인 도움말을 제공합니다.
x실크 스크린 색상 | 흰색 | 성분 피치 | 0.5 밀리미터 |
---|---|---|---|
제품 종류 | PCB SMT 집회 | 민. 선 폭 / 공간 | 0.1 mm/0.1mm |
구리 두께 | 1oZ | 표면 마감 | HASL |
PCB 사이즈 | 100mm*100mm | PCB 두께 | 1.6mm |
강조하다 | 8층 PCB SMT 조립,100x100mm PCB SMT 조립,8층 인쇄 회로판 |
8층 보드 PCB + SMT 조립 인쇄 회로 보드 보드를 통해 장님으로 묻어
제품 설명:
PCB SMT 조립은 전자 장치의 정확성과 신뢰성을 보장하기 위해 전문 지식과 정밀도를 필요로하는 복잡한 과정입니다.표면 장착 기술 (SMT) 을 이용 한 인쇄 회로판 (PCB) 에 부품 을 용접 하는 것우리의 PCB SMT 어셈블리는 2층 PCB, 1.6mm 두께, 1oz 구리 두께, 최소 구멍 크기가 0.2mm로 가장 높은 품질과 안전 표준을 충족하도록 설계되었습니다.우리는 인쇄 회로 보드 용접 및 전자 회로 보드 조립에 전문우리의 PCB SMT 조립은 모든 전자 장치에 대한 정확하고 신뢰할 수있는 솔루션입니다.
특징:
- 제품 이름:PCB SMT 조립
- 최소선 너비/공간:00.1mm/0.1mm
- 구리 두께:1온스
- 솔더 마스크 색상:녹색
- 테스트 타입:비행 탐사기 시험
- 제품 종류:PCB SMT 조립
- 특징:전자 회로판 조립, 인쇄 회로판 용접, 인쇄 회로판 용접
기술 매개 변수:
특징 | 매개 변수 |
---|---|
PCB 크기 | 100mm*100mm |
구리 두께 | 1온스 |
구성 요소 피치 | 0.5mm |
PCB 레이어 | 2층 |
제품 종류 | PCB SMT 조립 |
PCB 두께 | 10.6mm |
라인 너비/공간 | 00.1mm/0.1mm |
PCB 물질 | FR-4 |
솔더 마스크 색상 | 녹색 |
구멍 크기 | 00.2mm |
응용 프로그램:
JIETENG PCB SMT 조립은 인쇄 회로 보드 용접 조립을위한 완벽한 선택입니다. 그것은 브랜드 이름 JIETENG, 고품질 모델 번호 PCB 회로 보드,원산지 중국, 실크 스크린 컬러 화이트, 그리고 솔더 마스크 컬러 그린. 또한 PCB 재료 FR-4, PCB 크기 100mm*100mm, 그리고 컴포넌트 피치 0.5mm,그것은 표면 마운트 용접 조립을위한 이상적인 솔루션입니다.
JIETENG PCB SMT 어셈블리는 신뢰할 수 있고 효율적인 인쇄 회로 보드 용접기 어셈블리를 제공하기 위해 설계되었습니다. 그것은 매우 견고하고 내구성이 있으며 장기 사용에 적합합니다.제품 사용 및 설치가 쉽습니다.또한, 소유비용이 낮아서 가격대비용이 매우 높습니다.
고품질의 부품으로, JIETENG PCB SMT 조립은 모든 인쇄 회로 보드 용접 필요에 대한 이상적인 솔루션입니다.그것은 수년 동안 지속 될 효율적이고 신뢰할 수있는 인쇄 회로 보드 용접 조립을 제공하기 위해 설계되었습니다이 놀라운 제품을 지금 손에 넣고 그 큰 혜택을 즐기세요!
사용자 정의:
JIETENG PCB SMT 조립
브랜드 이름: JIETENG
모델 번호: PCB 회로판
원산지: 중국
시험 유형: 비행 탐사체 시험
구성요소 오차: 0.5mm
제품 종류: PCB SMT 조립
PCB 크기: 100mm*100mm
구리 두께: 1온스
우리의JIETENG PCB SMT 조립최고 성능을 위해 고품질과 정밀도로 설계되었습니다. 우수한 정확성을 위해 0.5mm 구성 요소 피치를 가진 비행 탐사 시험 장치가 장착되었습니다.PCB 크기는 100mm*100mm이고 구리 두께는 1oz입니다우리의 PCB SMT 어셈블리는 표면 마운트 장치 어셈블리와 전자 회로 보드 어셈블리에 적합합니다.
지원 및 서비스:
우리는 PCB SMT 조립 제품에 대한 포괄적인 기술 지원 및 서비스를 제공합니다.고도로 경험이 풍부한 엔지니어와 기술자의 우리의 팀은 PCB SMT 조립 과정의 모든 단계에서 당신을 도울 수 있습니다, 설계부터 제조, 조립 및 테스트까지.
우리는 다음과 같은 다양한 서비스를 제공합니다.
- 설계 및 엔지니어링 서비스
- 프로토타입 제작 및 제조
- 조립 및 시험
- 문제 해결 및 수리
우리는 또한 PCB SMT 조립 프로세스가 최대 효율성과 신뢰성을 위해 최적화되도록 지속적인 기술 지원과 교육을 제공합니다.
어떤 질문이 있거나 도움이 필요한 경우, [이메일 주소] 또는 [전화 번호]에서 저희에게 연락하십시오. 우리는 PCB SMT 조립 요구 사항에 당신을 도울 것을 기대합니다.
포장 및 운송:
PCB SMT 조립 포장 및 운송:
포장: PCB SMT 조립 제품은 개별적으로 거미로 포장되어 정적 보호 플라스틱 봉지에 배치됩니다. 그 후 봉지는 추가 보호를 위해 정적 방지 상자에 배치됩니다.
운송: PCB SMT 조립 제품은 표준 항공 또는 지상 운송 서비스로 배송됩니다. 모든 패키지는 안전한 배달을 보장하기 위해 완전한 보험으로 배송됩니다.
FAQ:
- Q: PCB SMT 조립은 무엇입니까?
- A:PCB SMT 조립은 JIETENG가 제조한 PCB 회로판 (PCB PCB) 에 표면 장착 장치 (SMD) 를 장착하는 과정이며 모델 번호는 PCB 회로판이며 중국 출산입니다.
- Q: PCB SMT 조립을 사용하는 것의 이점은 무엇입니까?
- A:PCB SMT 조립을 사용하면 공간을 절약하고 생산 비용을 줄이는 데 도움이 될 수 있으며 장기적인 신뢰성을 제공하며 구성 요소의 밀도를 높일 수 있습니다.
- Q: PCB SMT 조립에 일반적으로 사용되는 재료는 무엇입니까?
- A:PCB SMT 조립에 사용되는 재료에는 인쇄 회로 보드, 표면 장착 장치, 용매 페이스트, 플럭스 및 용매 와이어가 포함됩니다.
- Q: PCB SMT 조립을 완료하는 데 얼마나 걸리나요?
- A: PCB SMT 조립을 완료하는 데 일반적으로 설계의 복잡성에 따라 약 4-6 시간이 걸립니다.
- Q: PCB SMT 조립에 사용되는 장비의 종류는 무엇입니까?
- A:PCB SMT 조립은 픽 앤 플레이스 기계, 용접 기계, 리플로우 오븐, 엑스레이 기계 및 기타 전문 장비의 사용을 요구합니다.
