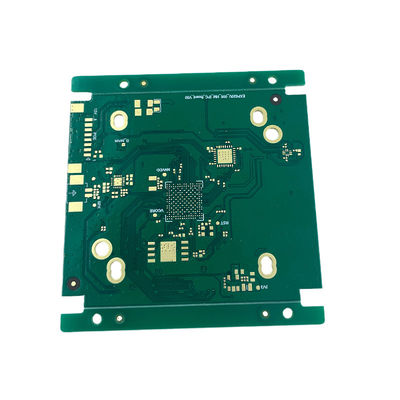

두께 0.2-3.2mm 다층 PCB 제조 2-20 층 수 미니 라인 간격 0.1mm

무료 샘플 및 쿠폰을 원하시면 저에게 연락하십시오.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
우려 사항이 있는 경우 24시간 온라인 도움말을 제공합니다.
x소재 | FR4, 높은 TG FR4, 무독성, 로저스, Etc. | 표면 마감 | HASL, ENIG, OSP, 이머젼 실버, 침적식 주석, Etc. |
---|---|---|---|
실크 스트린 색 | 하얀, 검은, 노란, 기타 등등. | 솔더 마스크 색 | 녹색이고 푸르, 하얗, 검, 빨갛, Etc. |
레이어 총수 | 2-20 | 민. 구멍 치수 | 0.2 밀리미터 |
판 두께 | 0.2-3.2mm | 민. 행간 | 0.1 밀리미터 |
강조하다 | 3.2mm 다층 PCB 제조,라인 간격 0.1mm PCB 제조,2층 PCB 제조 |
제품 설명:
다층 PCB 제조는 다단계 인쇄 배선 보드를 만드는 전문 서비스입니다. 그것은 정밀한 제어와 높은 정밀도를 필요로하는 복잡한 과정입니다.우리는 용접 마스크 색상 옵션을 포함하여 광범위한 서비스를 제공합니다., 녹색, 파란색, 흰색, 검은색, 빨간색과 같은, 0.1mm의 최소 라인 너비와 임피던스 제어 사용할 수 있습니다. 우리는 또한 0.2mm의 최소 구멍 크기와 다양한 표면 마무리,HASL 포함, ENIG, OSP, 몰입 은, 몰입 진. 우리의 다층 PCB 구성 요소 조립은 신뢰성 있고 효율적이며, 귀하의 프로젝트가 최고 품질 기준으로 완료되도록합니다.
특징:
- 제품명: 다층 PCB 제조
- 실크스크린 색상: 흰색, 검은색, 노란색, 등
- 최소 선 너비 0.1mm
- 구멍 크기: 0.2mm
- 재료: FR4, 고 TG FR4, 할로겐 자유, 로저스, 등
- 임페던스 제어: 네
- 다층 인쇄 회로판 생산
- 다단계 인쇄 전선판 제작
- 다층 PCB 부품 조립
기술 매개 변수:
특징 | 사양 |
---|---|
구멍 크기 | 00.2mm |
미니 라인 스피싱 | 00.1mm |
계층 수 | 2-20 |
구리 두께 | 1~4온스 |
실크 스크린 색상 | 흰색, 검은색, 노란색 등등 |
라인 너비 | 00.1mm |
판 두께 | 00.2-3.2mm |
솔더 마스크 색상 | 녹색, 파란색, 흰색, 검은색, 빨간색, 등등 |
표면 마감 | HASL, ENIG, OSP, 몰입 은, 몰입 진, 등 |
소재 | FR4, 고 TG FR4, 할로겐 자유, 로저스 등 |
다단계 인쇄 전선판 제작 | 네 |
응용 프로그램:
JIETENG의 다층 인쇄 회로 보드 생산은 고객에게 뛰어난 성능과 유연성을 제공하는 고급 제품입니다. 그것은 2에서 20까지 계층 카운트 범위를 갖추고 있습니다.,그리고 HASL을 포함한 다양한 표면 완공을 제공합니다., ENIG, OSP, Immersion Silver, and Immersion Tin. 또한 녹색, 파란색, 흰색, 검은색, 빨간색을 포함한 다양한 솔더 마스크 색상을 제공합니다. 그리고 0.1mm의 라인 간격과 Min.구멍 크기는 0.2mm, 고객들은 최고 품질의 회로판 생산을 받고 있다는 것을 확신할 수 있습니다.그리고 다층 PCB 제조, 고객은 그들이 모든 요구를 충족하는 우수한 제품을 얻고 있다는 것을 확신 할 수 있습니다.
사용자 정의:
JIETENG은 고품질의 다층 PCB 제조에 전문으로 다단계 인쇄 전선 보드 제작의 선도적인 제조업체입니다.우리의 다단계 인쇄 회로 보드 제조 서비스는 다양한 재료를 제공합니다, FR4, High TG FR4, Halogen Free, Rogers 등 다양한 표면 가공을 제공합니다. HASL, ENIG, OSP, Immersion Silver, Immersion Tin 등 다양한 표면 가공을 제공합니다.
선도적인 다단계 인쇄 회로 보드 제조 업체로서, 우리는 가장 첨단 기술과 기능을 가진 최고 품질의 PCB를 고객에게 제공하는 것을 자랑스럽게 생각합니다.우리의 인쇄 된 배선 보드는 매우 정확한 min. 0.1mm의 라인 간격, 0.2mm의 최소 구멍 크기, 0.1mm의 최소 라인 너비. 우리는 최고 수준의 서비스와 지원을 고객에게 제공하기 위해 헌신합니다.
우리의 다단계 인쇄 전선 보드 제작 서비스에 대한 자세한 내용은 오늘 저희에게 연락하십시오.우리는 당신의 응용 프로그램에 대한 완벽한 다단계 인쇄 회로 보드를 만들기 위해 당신과 함께 일할 것을 기대합니다.
지원 및 서비스:
XYZ에서, 우리의 경험이 풍부한 전문가 팀은 다층 PCB 제조에 대한 포괄적인 기술 지원 및 서비스를 제공합니다. 우리는 다양한 서비스를 제공합니다.
- 디자인 및 레이아웃 검토
- CAD 시스템 통합
- 3D 제조
- 재료 선택 및 최적화
- 제조 가능성 설계
- 프로세스 최적화
- 비용 절감 전략
- 시험 및 검증
우리는 업계에서 가장 높은 품질의 서비스를 제공하기 위해 노력합니다. 전문가의 우리 팀은 다층 PCB 제조에 관한 모든 질문이나 우려에 도움을 줄 수 있습니다.
포장 및 운송:
다층 PCB 제조용 포장 및 운송:
다층 PCB는 반 정적 포장재에 배치되어 ESD, 기계 충격 및 기타 외부 손상으로부터 보호하기 위해 특수 상자에 배송됩니다.상자 는 운송 도중 제품 이 손상 되지 않도록 조심스럽게 봉인 됩니다..
추적 정보는 주문이 발송된 직후 고객에게 제공됩니다. 고객은 또한 모든 업데이트를 위해 실시간으로 배송을 추적 할 수 있습니다.
FAQ:
A1:다층 PCB 제조의 브랜드 이름은 JIETENG입니다.
A2:PCB 회로 보드의 모델 번호는 PCB 회로 보드입니다.
A3:다층 PCB 제조의 원산지는 중국입니다.
A4:다층 PCB 제조의 조립 프로세스는 드릴링, 플래팅, 라미네이션, 표면 처리 등을 포함합니다.
A5:네, 다층 PCB 제조는 맞춤형 서비스를 지원합니다.
