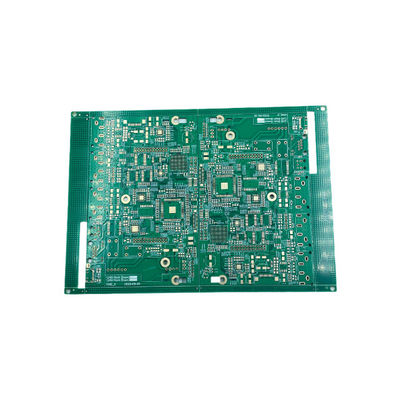

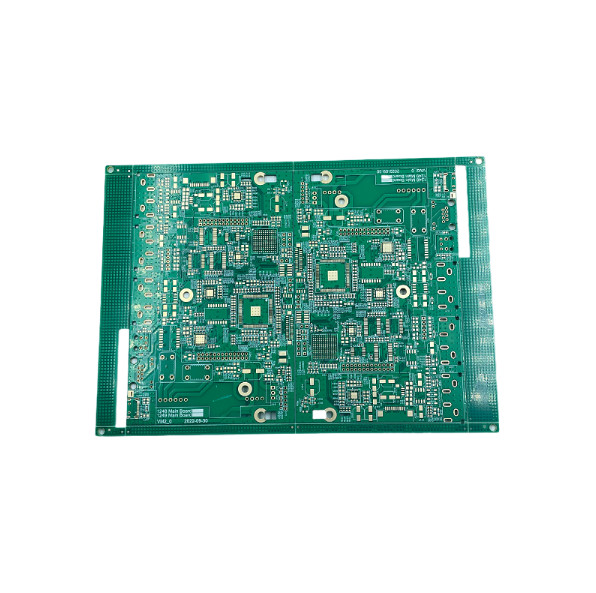

최소 3/3 밀리 트레스 너비 / 간격 높은 주파수 PCB 로저스 6002 보드
| Place of Origin | China |
|---|---|
| 브랜드 이름 | JIETENG |
| Model Number | PCB circuit board |
| 최소 주문 수량 | 협상 가능 |
| 가격 | negotiable |
| 포장 세부 사항 | 비어 있는 통, 진공포장된 |
| 배달 시간 | 5-8 일로 일합니다 |
| 지불 조건 | 협상 가능 |
| 공급 능력 | 360000 평방미터 / 년 |
무료 샘플 및 쿠폰을 원하시면 저에게 연락하십시오.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
우려 사항이 있는 경우 24시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 솔더 마스크 색 | 녹색, 푸른, 하얀, 검은, Etc. | 소재 | FR4 |
|---|---|---|---|
| 실크 스크린 색상 | 하얀, 검은, 노란, 기타 등등. | 레이어 | 2-10 |
| 판 두께 | 0.2-3.2mm | 표면 마감 | HASL, ENIG, OSP, 기타 등등. |
| 민 구멍 치수 | 0.2 밀리미터 | 민 트레이스폭 / 공간 | 3/3MIL |
| 강조하다 | 3/3밀리 초주파 PCB,PCB 로저스 6002 보드,로저스 6002 고주파 PCB |
||
제품 설명
최소 3/3 밀리 트레스 너비 / 간격 높은 주파수 PCB 로저스 6002 보드
제품 설명:
고주파 PCB
고주파 인쇄 회로 보드 (PCB) 는 전통적인 보드보다 더 빠른 속도로 작동하도록 설계되었으며 다양한 응용 프로그램에 사용됩니다.이 보드는 좋은 전기 성능을 제공합니다, 고속 전송, 우수한 기계적 강성. 그들은 우수한 열, 전기 및 기계적 특성을 가지고 있으며, 고성능 응용 프로그램에 이상적입니다.
고주파 PCB는 1-4oz에서 1-4oz까지의 정밀 구리 두께와 HASL, ENIG, OSP 및 기타 옵션과 같은 표면 완공으로 제조됩니다.이 보드는 또한 흰색과 같은 고성능 실크 스크린 색상을 갖추고 있습니다., 검은색, 노란색 및 기타. 고주파 PCB는 0.2-3.2mm에서 2-10층까지의 보드 두께로 구성 될 수 있습니다.
이러한 고속, 고주파, 고성능의 보드는 모든 애플리케이션에서 우수한 성능, 신뢰성, 정확성을 제공합니다. 그들은 고주파,고성능 애플리케이션, 그리고 다양한 용도로 사용할 수 있습니다. 고 주파수 PCB는 더 높은 속도와 성능을 요구하는 응용 프로그램에 이상적입니다.
특징:
- 제품명: 고주파 PCB
- 실크 스크린 색상: 흰색, 검은색, 노란색, 등등
- 분 구멍 크기: 0.2mm
- 구리 두께: 1-4 온스
- 미나트 트레스 너비/공간: 3/3밀리
- 표면 마감: HASL, ENIG, OSP 등
- 초고속 인쇄 회로판
- 고성능 회로판
- 고주파 PCB
기술 매개 변수:
| 매개 변수 | 가치 |
|---|---|
| 미니 추적 너비/공간 | 3/3밀리 |
| 소재 | FR4 |
| 실크 스크린 색상 | 흰색, 검은색, 노란색 등등 |
| 구리 두께 | 1~4온스 |
| 레이어 | 2-10 |
| 분 구멍 크기 | 00.2mm |
| 판 두께 | 00.2-3.2mm |
| 임페던스 제어 | ±10% |
| 솔더 마스크 색상 | 녹색, 파란색, 흰색, 검은색 등등 |
| 포장 | 진공 포장, 거품 봉지, 카튼 상자 등 |
| 고성능 인쇄 회로판 | 네 |
| 고주파 인쇄판 | 네 |
응용 프로그램:
JIETENG 고주파 PCB는 고주파 애플리케이션을 위해 설계된 고성능 회로 보드입니다. 2층에서 10층까지 다양한 레이어 옵션을 가지고 있습니다.그리고 최소 3/3 밀리미터의 흔적 너비/공간이 매우 신뢰할 수 있는 회로 보드는 뛰어난 신호 무결성과 빠른 신호 전송 속도를 제공합니다.이 회로 보드는 어떤 디자인에도 적합합니다..
JIETENG 고주파 PCB는 1 ~ 4oz의 구리 두께와 같은 최첨단 제조 기술과 재료를 사용하여 고성능과 신뢰성을 보장합니다.회로 보드도 진공으로 채워져 있습니다., 거품 봉지 및 추가 보호를 위해 카튼 박스, 그들을 모든 응용 프로그램에 대한 훌륭한 선택으로.
그것은 고 주파수, 고 성능 또는 높은 신뢰성 애플리케이션을 위해 여부에 관계없이, JIETENG 고 주파수 PCB는 모든 디자인에 대한 완벽한 선택입니다.우수한 신호 무결성과 빠른 신호 전송 속도,이 회로 보드는 당신이 필요로하는 성능과 신뢰성을 제공 할 것입니다.
사용자 정의:
JIETENG의 고주파 PCB
JIETENG은 다양한 사양을 가진 고품질의 고주파 PCB를 위한 신뢰할 수 있는 제조업체입니다.우리의 사용자 정의 고 주파수 회로 보드는 당신의 정확한 요구를 충족하고 높은 성능을 제공하기 위해 설계되었습니다우리의 고주파 PCB는 항공우주, 의료, 산업 등 다양한 용도로 이상적입니다.
우리의 고주파 회로 보드는 다음과 같은 사양으로 설계되었습니다:
- 브랜드 이름: JIETENG
- 모델 번호: PCB 회로판
- 원산지: 중국
- 솔더 마스크 색상: 녹색, 파란색, 흰색, 검은색 등
- 미나트 트레스 너비/공간: 3/3밀리
- 임페던스 제어: ±10%
- 표면 마감: HASL, ENIG, OSP 등
- 실크 스크린 색상: 흰색, 검은색, 노란색, 등등
우리는 우리의 사용자 정의 고주파 PCB가 당신의 기대를 초과할 것이라고 확신합니다.귀하의 요구 사항을 논의하고 우리의 고성능 고주파 회로 보드에 대해 더 알아보기 위해 오늘 저희에게 연락.
지원 및 서비스:
고주파 PCB는 우리의 고객에게 포괄적인 기술 지원 및 서비스를 제공합니다. 우리의 기술 지원 팀은 고주파 PCB 설계, 제조,조립 및 시험.
우리는 다음과 같은 기술 지원과 서비스를 제공합니다.
- 설계 검토 및 권고
- 고주파 PCB의 시험 및 분석
- 제조성을 위한 설계 (DFM) 조언 및 권고
- 24/7 온라인 기술 지원
- 현장 기술 지원
- 프로토타입 제작, 조립 및 제조에 대한 지원
- 기술 문제 해결
포장 및 운송:
고주파 PCB의 포장 및 운송
고주파 PCB는 포장 및 운송 중에 안전하고 안전하게 유지되도록 특별한 주의가 필요합니다.이러한 판의 적절한 포장 및 운송을 보장하기 위해 다음과 같은 조치를 취해야합니다.:
- 보드는 정적 전기로부터 보호하기 위해 정적 차단 가방 또는 거품 포장에 배치해야합니다.
- 그 다음 이판 들 을 더 많은 보호 를 위해 두 개의 벽 이 있는 상자 나 다른 견고한 용기 에 넣어야 한다.
- 그 다음 용기 안 에 땅콩 을 넣어야 합니다. 그러면 판 이 상자 안 에서 움직이지 않게 됩니다.
- 그 후 상자를 단단한 포장 테이프로 봉인하여 안전하게 닫아야 합니다.
- 상자에는 배송 주소, 수신자의 이름 및 특별한 지침과 같은 적절한 배송 정보가 표시되어야 합니다.
- 그 후 상자 를 적절한 배송 서비스 로 보내야 합니다.
FAQ:
Q1: 고주파 PCB 는 무엇입니까?
A1:고주파 PCB는 중국에서 생산되는 모델 번호 PCB로 JIETENG가 생산하는 인쇄 회로 보드의 한 종류입니다.
Q2: 고주파 PCB의 특징은 무엇입니까?
A2:고주파 PCB는 초고속 신호 전송, 고밀도 설계, 고주파 변조와 같은 특징을 가지고 있습니다.
Q3: 고주파 PCB에 어떤 재료가 사용됩니까?
A3:고주파 PCB는 주로 구리 엽, 다이 일렉트릭 물질 및 기타 재료로 만들어집니다.
Q4: 고주파 PCB는 내구성이 있습니까?
A4:고주파 PCB는 적절한 설치와 유지 보수로 수년간 지속되도록 설계되었습니다.
Q5: 고주파 PCB의 응용 프로그램은 무엇입니까?
A5:고주파 PCB는 통신, 의료, 항공우주, 국방, 자동차, 소비자 전자제품 등 다양한 분야에서 널리 사용됩니다.
